2.5.4. Снятие и установка выпускного коллектора (двигатель F4R)

Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

Снимите силовой агрегат и турбокомпрессор.

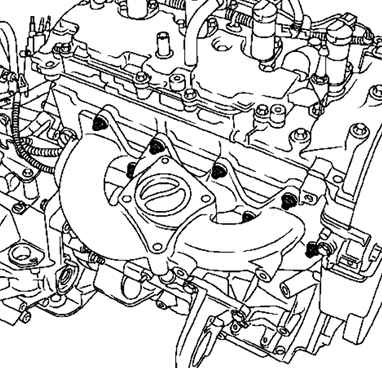

Рис. 2.261. Снятие выпускного коллектора

Открутите гайки шпилек крепления и снимите выпускной коллектор (рис. 2.261).

Установка производится в порядке, обратном снятию.

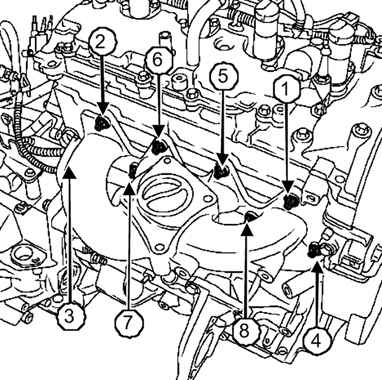

Рис. 2.262. Порядок затягивания гаек крепления выпускного коллектора

Затяните в показанном на рисунке 2.262 порядке требуемым моментом (20 Н·м) гайки шпилек крепления выпускного коллектора.

Установите турбокомпрессор и силовой агрегат.

ВНИМАНИЕ При снятии и установке турбокомпрессора необходимо строго соблюдать методику ремонта, чтобы обеспечить герметичность системы. Несоблюдение этих указаний может повлечь снижение безопасности водителя.
