2.2.8.1. Снятие

Установите автомобиль на двухстоечный подъемник.

Снимите верхние крышки двигателя.

Снимите передние колеса.

Снимите левый и правый подкрылки.

Снимите защиту поддона картера двигателя.

Слейте масло из коробки передач.

Слейте масло из двигателя.

Отсоедините аккумуляторную батарею.

Слейте хладагент из холодильного контура с помощью заправочной станции.

Снимите боковые усилители подрамника и передний бампер.

Отсоедините трос привода замка капота.

Отсоедините трубки стеклоомывателя.

Слейте жидкость из системы охлаждения двигателя.

Открутите болты крепления и снимите переднюю панель кузова.

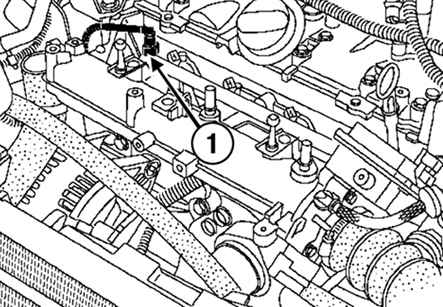

Рис. 2.92. Отсоединение подводящего топливопровода: 1 – топливопровод

Отсоедините подводящий топливопровод от топливораспределительной рампы (рис. 2.92).

Отсоедините подводящий шланг от радиатора системы охлаждения двигателя при помощи приспособления (Mot. 1202-01 или Mot. 1202-02 или Mot. 1448).

Отсоедините колодки проводов от электровентилятора системы охлаждения двигателя.

Отсоедините жгут проводов электровентилятора системы охлаждения двигателя.

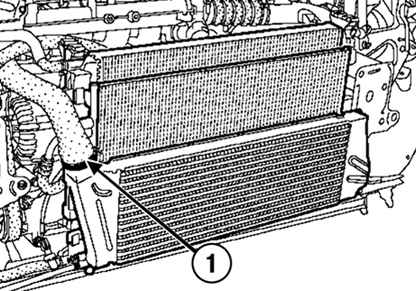

Рис. 2.93. Отсоединение воздухопровода от воздуховоздушного охладителя: 1 – воздуховод

Отсоедините воздухопровод от воздуховоздушного охладителя (рис. 2.93).

Отсоедините:

– колодку проводов от датчика давления наддува;

– колодку проводов от датчика температуры воздуха;

– колодку проводов от резистора электровентилятора системы охлаждения двигателя.

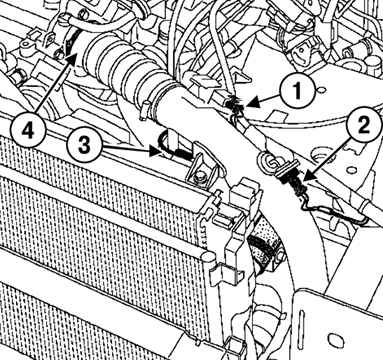

Рис. 2.94. Отсоединение колодок проводов датчиков давления наддува и температуры воздуха, резистора электровентилятора системы охлаждения двигателя: 1 – датчик давления наддува; 2 – датчик температуры воздуха; 3 – резистор электровентилятора системы охлаждения двигателя; 4 – воздуховод

Отведите в сторону воздухопровод (рис. 2.94).

Снимите отводящий воздухопровод воздушного фильтра.

Отсоедините шланги расширительного бачка от радиатора системы охлаждения двигателя.

Разъедините разъем датчика давления на нижнем трубопроводе системы кондиционирования воздуха конденсора.

Снимите трубопроводы холодильного контура с конденсора и трубопровод холодильного контура между компрессором и ресивером-осушителем.

ПРИМЕЧАНИЕ Обязательно заглушите отверстия трубопроводов и редуктора, чтобы не допустить попадания влаги в систему.

Снимите радиатор системы охлаждения двигателя в сборе с конденсором.

Разъедините разъемы ЭБУ.

Отверните болты крепления и снимите полку под аккумуляторную батарею.

Отведите в сторону электромагнитный клапан продувки адсорбера.

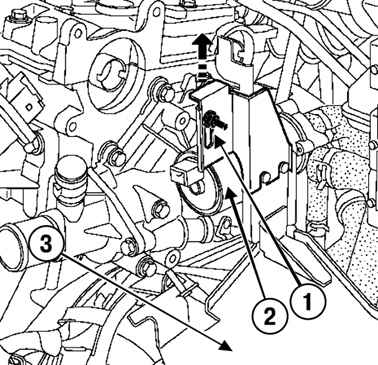

Рис. 2.95. Снятие водяного электронасоса: 1 – болт; 2 – кронштейн; 3 – водяной электронасос

Отверните болт, потяните за стойку крепления водяного электронасоса и, отведя в сторону водяной электронасос, снимите кронштейн водяного электронасоса (рис. 2.95).

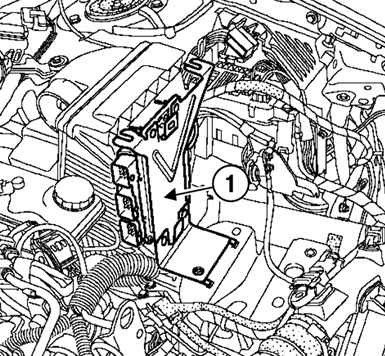

Рис. 2.96. Снятие ЭБУ: 1 – ЭБУ

Снимите ЭБУ в сборе с кронштейном (рис. 2.96).

Снимите корпус воздушного фильтра.

Разъедините разъемы жгута проводов блока реле.

Отсоедините «массовую» шину.

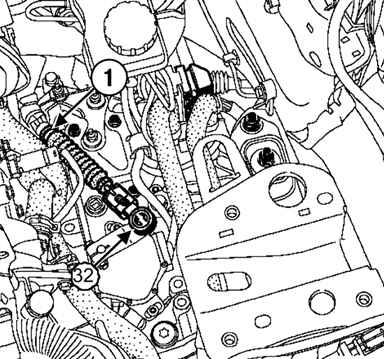

Рис. 2.97. Снятие шланга отбора разряжения вакуумного усилителя тормозов: 1 – шланг

Снимите шланг отбора разряжения вакуумного усилителя тормозов (рис. 2.97).

Разъедините разъем нижнего кислородного датчика.

Отсоедините тросы выбора и переключения передач от коробки передач.

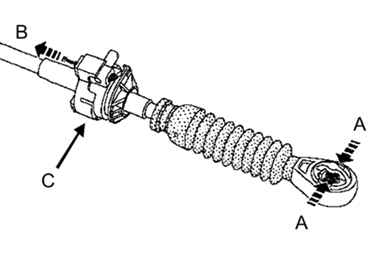

Рис. 2.98. Отсоединение троса рычагов коробки передач

Отсоедините тросы от рычагов на коробке передач, сжав наконечник троса в точках А, потяните фиксатор в направлении В и приподнимите тросы в точке С, как показано на рисунке 2.98.

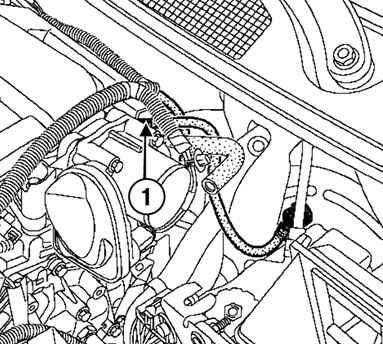

Рис. 2.99. Снятие шарового наконечника троса многофункционального переключателя: 1 – шаровой наконечник

Снимите шаровой наконечник троса многофункционального переключателя (рис. 2.99).

Снимите трос привода многофункционального переключателя, разблокировав стопор оболочки троса.

Положите ветошь под главный цилиндр.

Снимите фиксатор со штуцера на промежуточном патрубке главного цилиндра.

Отсоедините трубку от рабочего цилиндра. Вставьте заглушки в отверстия.

Снимите питающий трубопровод рабочего цилиндра.

Снимите вал привода правого переднего колеса.

Снимите вал привода левого переднего колеса.

Снимите детали крепления приемной трубы системы выпуска отработавших газов,

Снимите верхнюю и нижнюю реактивные тяги.

Снимите подрамник.

Установите гидравлический кран с талью или цепью.

Отметьте положение опоры маятниковой подвески двигателя относительно кузова.

Снимите опору двигателя.

Снимите опору маятниковой подвески коробки передач.

Поверните двигатель в сборе с коробкой передач и снимите его.
