2.2.3.2. Установка

Очистите щеткой от отложений ручьи шкива коленчатого вала.

Установите натяжной ролик.

Затяните требуемым моментом (40 Н·м) болт крепления натяжного ролика.

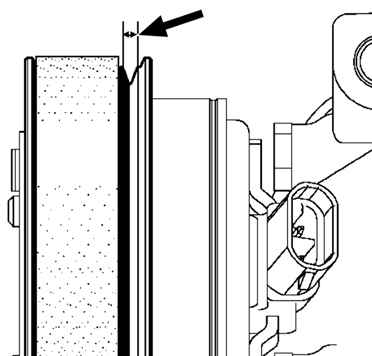

Рис. 2.39. Свободный ручей

ВНИМАНИЕ

Ремень привода вспомогательных агрегатов имеет пять ручьев, а шкив компрессора кондиционера – шесть ручьев. При установке ремня убедитесь, что ручей, показанный стрелкой на рисунке 2.39, остается свободным.

Установите ремень привода вспомогательных агрегатов.

Для правильной установки ремня привода вспомогательных агрегатов на шкивах проверните коленчатый вал двигателя на два оборота.

Установку производите в порядке, обратном снятию.

Подключите аккумуляторную батарею.
