4.2.2.3. Панель управления отопителем

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

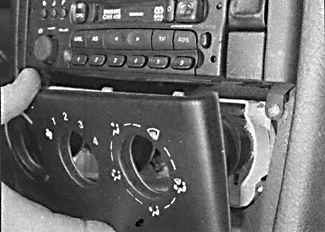

	1. Используя лезвие отвертки как рычаг, снимите декоративную накладку панели управления отопителем.

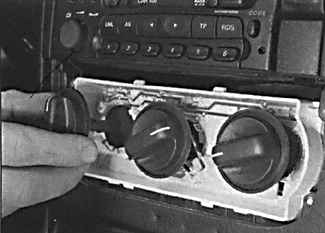

	2. Снимите ручки управления отопителем.

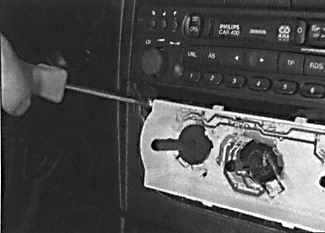

	3. Отвинтите верхние винты панели управления отопителем.
4. Переместите панель управления отопителем вверх и извлеките ее из панели.
5. Отсоедините электрические разъемы от задней части панели управления отопителем.

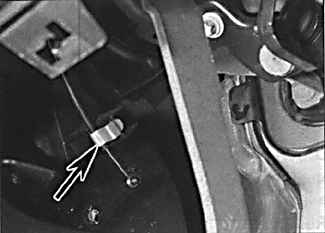

	6. Отметьте положение тросиков, после чего освободите скобы и отсоедините тросики (стрелкой указано расположение элемента крепления оболочки торса управления отопителем). Для полного снятия тросов управления отопителем отсоедините их от кожуха отопителя.

Установка

Установка производится в последовательности, обратной снятию.
