11.1.9. Устройства внешнего освещения

ФАРА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите передний указатель поворотов.
2. Снимите решетку радиатора.

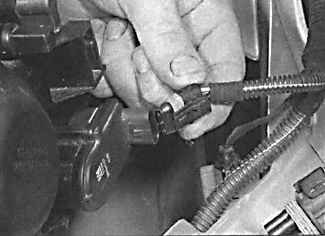

	3. Отсоедините электрический разъем от задней части фары. При работе на левой фаре снимите блок реле, расположенный перед аккумулятором.
	4. Отсоедините электрический разъем с двигателя корректора фар.

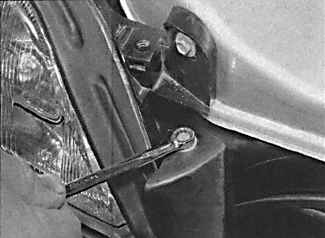

5. Отвинтите внутренние и внешние болты крепления фары.

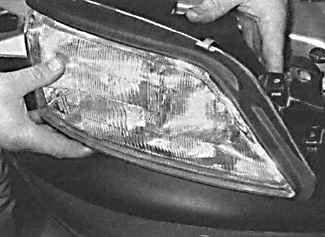

	6. Извлеките фару с передней части автомобиля.

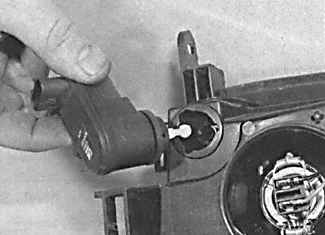

	7. Если необходимо, снимите двигатель корректора света фар, поворачивая его против часовой стрелки.

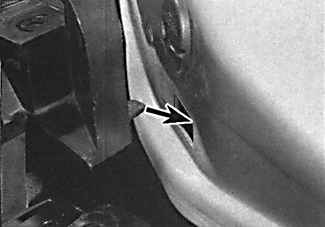

	8. Установка производится в последовательности, обратной снятию. Выступ на фаре должен установиться в отверстие. Проверьте и, при необходимости, отрегулируйте свет фар.

ПЕРЕДНИЙ УКАЗАТЕЛЬ ПОВОРОТОВ

ПОРЯДОК ВЫПОЛНЕНИЯ

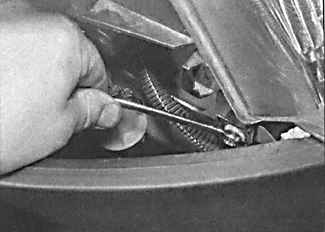

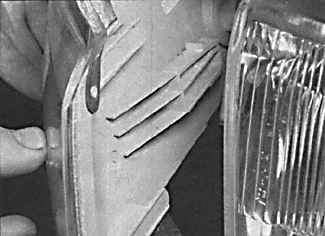

	1. Используя отвертку, вставленную между верхней частью указателя поворотов и фарой, освободите скобу крепления и извлеките указатель поворотов, перемещая его вперед вдоль фары.
2. Отсоедините электрический разъем и снимите указатель поворотов с автомобиля.
3. Установка производится в последовательности, обратной снятию.

ПЕРЕДНЯЯ ПРОТИВОТУМАННАЯ ФАРА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите передний бампер.

2. Отвинтите три болта, извлеките противотуманную фару из бампера и отсоедините электрический разъем.

3. Установка производится в последовательности, обратной снятию.

ЗАДНИЙ ФОНАРЬ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите отделку багажного отделения напротив заднего фонаря.
2. Нажмите язычок крепления держателя лампочек заднего фонаря и снимите держатель лампочек с заднего фонаря.

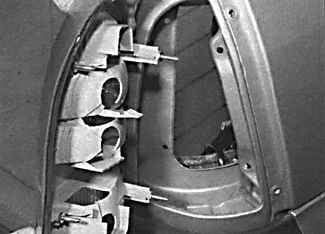

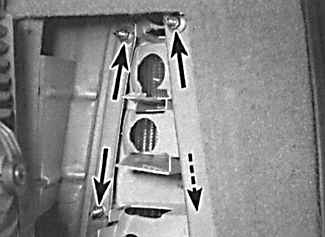

	3. Отвинтите гайки крепления (стрелки).
	4. Снимите задний фонарь с автомобиля.
5. Установка производится в последовательности, обратной снятию.
