11.1.7. Лампочки внешнего освещения

Перед заменой лампочки внешнего освещения проверьте соответствующую электрическую цепь и предохранитель. Не касайтесь стеклянной колбы лампы голыми руками. Отпечаток пальца испаряется и осаждается на рефлекторе, в результате чего ухудшается освещение. Обязательно заменяйте вышедшие из строя лампы на лампы того же типа. Возникающие по неосторожности пятна от прикосновений протрите чистой безворсовой тряпкой или спиртом.

ФАРЫ

ПОРЯДОК ВЫПОЛНЕНИЯ

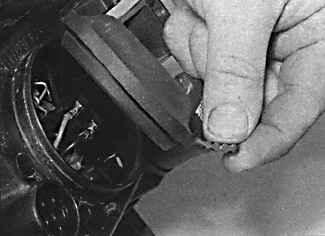

	1. Откройте капот и снимите заднюю крышку с фары. Обратите внимание, что внутренняя фара для ближнего света, а внешняя фара для дальнего света. При работе на левой фаре необходимо временно снять блок реле с передней части аккумулятора.

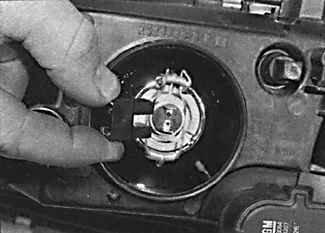

2. Снимите электрический разъем с лампочки фары дальнего и ближнего света.

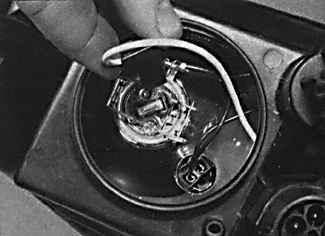

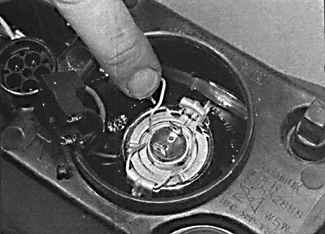

	3. Сожмите пружинные скобы крепления лампочки и переместите скобы в сторону.

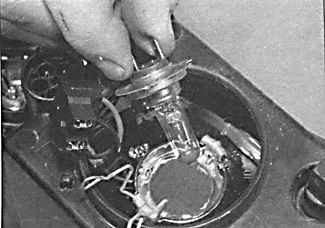

	4. Извлеките лампу из фары дальнего света.

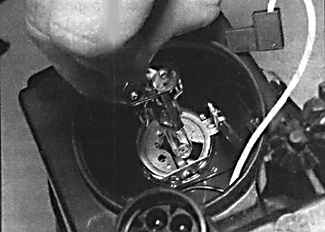

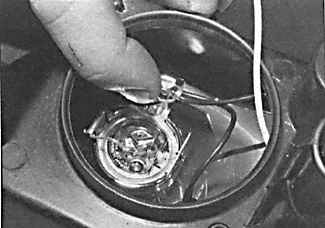

	5. Освободите скобы крепления лампочки фары ближнего света.
	6. Снимите лампочку из фары ближнего света.
7. Установите новую лампочку в последовательности, обратной снятию.

ПЕРЕДНИЙ ГАБАРИТНЫЙ ФОНАРЬ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Лампа габаритного переднего фонаря расположена в фаре дальнего света. Снимите заднюю крышку с фары.

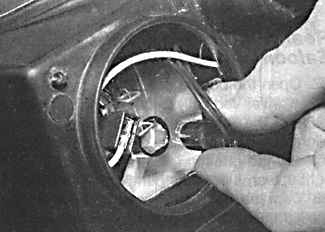

	2. Извлеките патрон с лампочкой габаритного фонаря из задней части фары.
3. Извлеките лампочку из патрона.
4. Установите новую лампочку в последовательности, обратной снятию.

ПЕРЕДНИЙ УКАЗАТЕЛЬ ПОВОРОТОВ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте капот и отверткой освободите верхнюю скобу крепления с внешней стороны фары.
2. Извлеките передний указатель поворотов вперед с пазов в фаре.

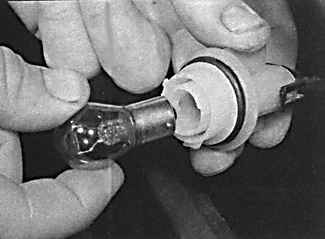

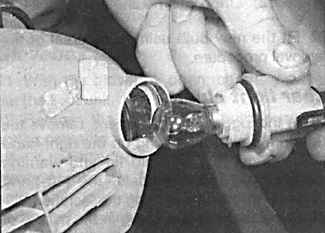

	3. Поверните патрон с лампочкой и извлеките его из переднего указателя поворотов.
	4. Нажмите и поверните лампочку для извлечения ее из патрона.
5. Установите новую лампочку в последовательности, обратной снятию.

ПЕРЕДНЯЯ ПРОТИВОТУМАННАЯ ФАРА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите крышку с задней части противотуманной фары, расположенной в переднем бампере.

2. Отсоедините электрический разъем, ослабьте скобу крепления и извлеките лампочку с противотуманной фарой.

3. Установите новую лампочку в последовательности, обратной снятию.

БОКОВОЙ ПОВТОРИТЕЛЬ ПОВОРОТОВ

ПОРЯДОК ВЫПОЛНЕНИЯ

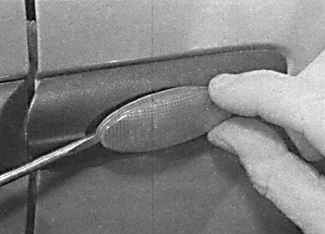

	1. Используя лезвие тонкой отвертки как рычаг, извлеките боковой повторитель поворотов из накладки переднего крыла.

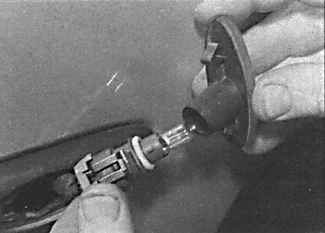

	2. Удерживая патрон лампочки, поверните боковой повторитель поворотов и снимите его с патрона.

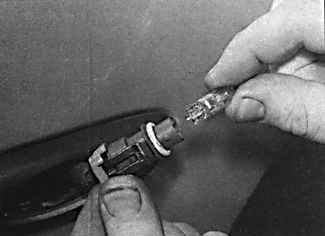

	3. Извлеките из патрона лампочку, потянув ее на себя.
4. Установите новую лампочку в последовательности, обратной снятию.

ЗАДНИЕ ФОНАРИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите отделку багажного отделения, расположенную напротив задних фонарей.

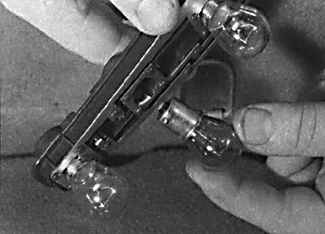

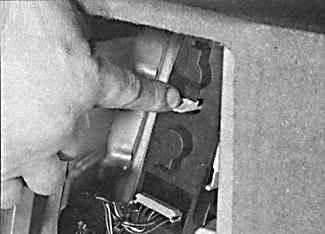

	2. Нажмите фиксирующий язычок в середине держателя лампочек заднего фонаря и извлеките держатель лампочек из фонаря.
	3. Нажмите и поверните лампочку и извлеките ее из держателя лампочек.
4. Установите новую лампочку в последовательности, обратной снятию.

ФОНАРЬ ПОДСВЕТКИ НОМЕРНОГО ЗНАКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте багажник или заднюю дверь, затем вставьте лезвие тонкой отвертки вертикально между правым краем фонаря подсветки номерного знака и задним бампером. Ослабьте фиксатор и извлеките фонарь подсветки номерного знака вверх из бампера.

2. Нажмите скобу крепления и снимите плафон с фонаря подсветки номерного знака.

3. Нажмите и поверните лампочку для снятия ее из патрона.

4. Установка новой лампочки производится в последовательности, обратной снятию.

ВЕРХНИЙ СТОП-СИГНАЛ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте заднюю дверь и снимите обивку отделки задней части салона.

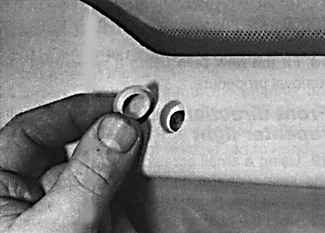

	2. Снимите заглушки, закрывающие винты.

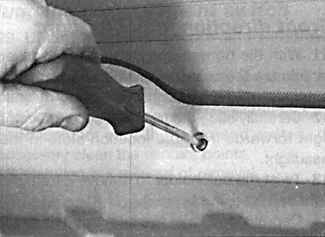

	3. Вывинтите винты и снимите обрамление вместе с верхним стоп-сигналом.

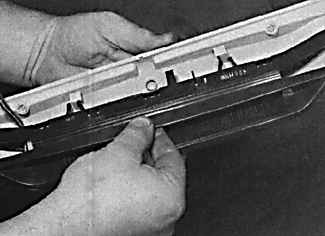

	4. Отделите от обрамления фонарь стоп-сигнала.
	5. Снимите кожух с держателя лампочек

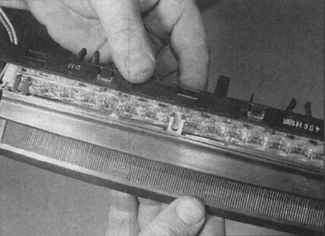

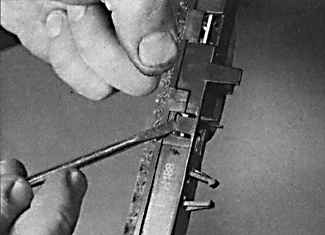

	6. Используя отвертку, освободите фиксаторы

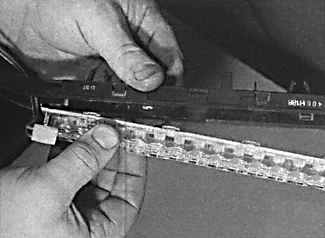

	7. Снимите полосу с лампами накаливания с держателя.

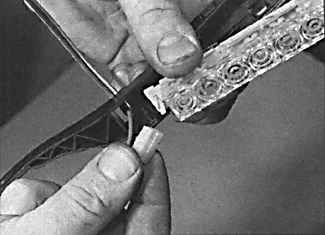

	8. Отсоедините электрический разъем и удалите полосу с лампочками накаливания.
9. Установка производится в последовательности, обратной снятию.
