24.1. Схемы электрооборудования модели Omega до 1993 года выпуска

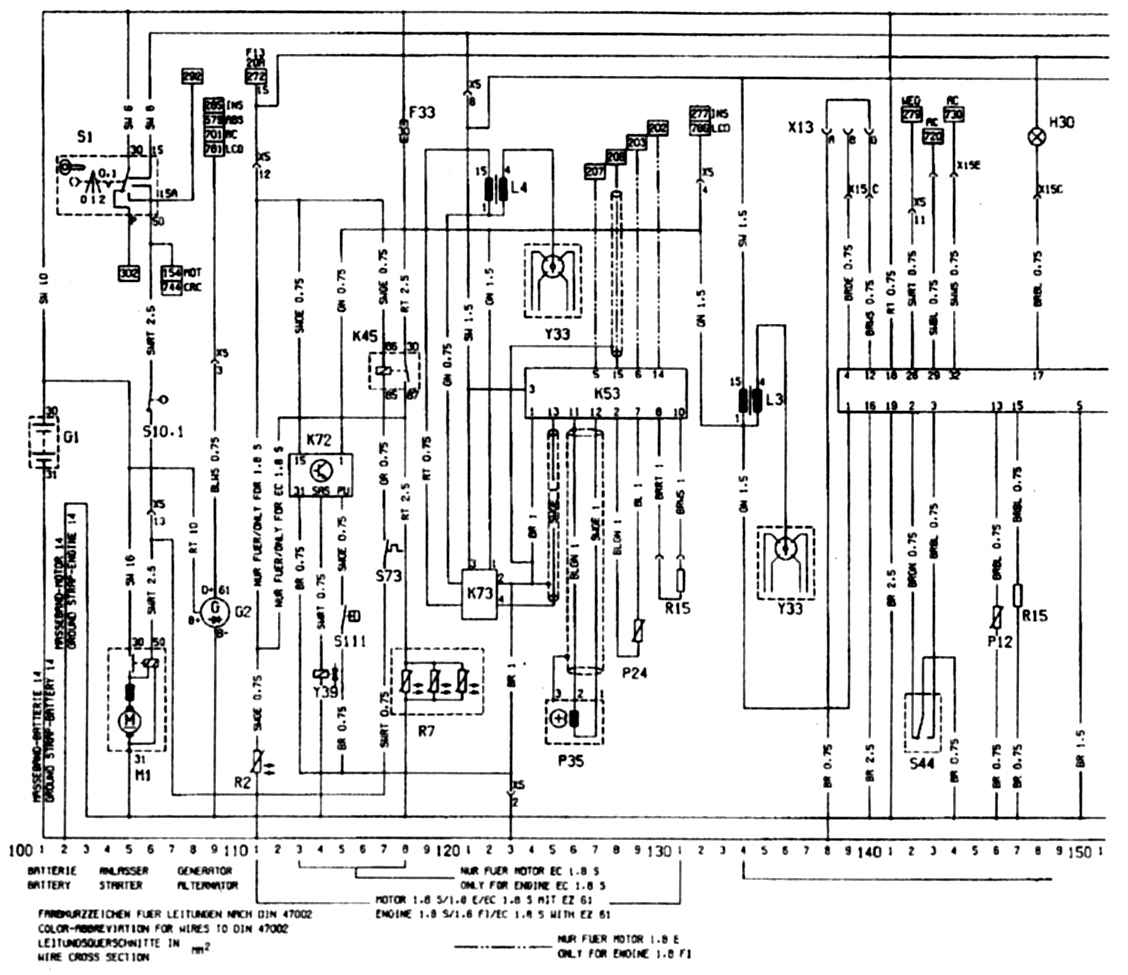

Схема 1.
Схема 1.

Схема 2.
Схема 2.

Схема 3.
Схема 3.

Схема 4.
Схема 4.

Схема 5.
Схема 5.

Схема 6.
Схема 6.

Схема 7.
Схема 7.

Схема 8.
Схема 8.

Схема 9.
Схема 9.

Схема 10.
Схема 10.

Схема 11.
Схема 11.

Схема 12.
Схема 12.

Схема 13.
Схема 13.

Схема 14.
Схема 14.
