2.1. Введение1. Введение
Общее описание
В данной главе даются сведения, необходимые владельцу автомобиля Опель Омега и модификаций, для поддержания высоких эксплуатационных качеств автомобиля, его экономичности, безопасности движения и долговечности. Ниже указаны основные сроки технического обслуживания с перечнем необходимых работ, а далее следуют разделы с описанием содержания каждого вида работ. К этим работам относятся визуальные проверки, регулировки, замена узлов, которые включены в описание наряду с другими полезными рекомендациями. Для того, чтобы упростить нахождение того или иного узла или агрегата прилагаются снимки устройства автомобиля со стороны моторного отсека и днища. Техническое обслуживание автомобиля планируется в соответствии с пробегом или сроком эксплуатации, а в последующих разделах приводится последовательность операций по уходу и обслуживанию, выполнение которых позволит долгое время сохранить автомобиль в исправном состоянии. Порядок обслуживания построен так, что обязывает выполнять обслуживание всех агрегатов автомобиля в указанные сроки, пренебрежение уходом за отдельными системами и агрегатами снижает эффективность технического обслуживания. При обслуживании автомобиля вы обнаружите что большинство работ могут и должны выполняться совместно. Это связано с тем, что порядок выполнения отдельных процедур почти ничем не отличается, либо с тем, что совершенно разные по назначению агрегаты располагаются рядом. Например, если вы подняли автомобиль по какой-либо причине, то находясь под автомобилем вы заодно должны сразу же проверить и выхлопную систему и подвеску и рулевое управление и детали топливной системы. При перестановке колес, сопряженной с их снятием, целесообразно проверить состояние тормозов и подшипников ступиц. Наконец, допустим, что вы одолжили или взяли напрокат динамометрический ключ. Если вам нужно только подтянуть свечи, то заодно вы также можете проверить и моменты затяжки остальных крепежных элементов. Первым шагом по выполнению работ данной программы технического обслуживания является ваша самоподготовка. Изучите все разделы имеющие отношение к процедурам которые вы собираетесь выполнить, составьте список и приготовьте все запчасти и инструменты, необходимые для работы. Если вам кажется, что при выполнении процедуры вы не сможете справиться самостоятельно с какой-то частью работ, то обратитесь за консультацией в местный магазин по продаже запчастей, либо в отдел обслуживания вашего дилера.
|
|

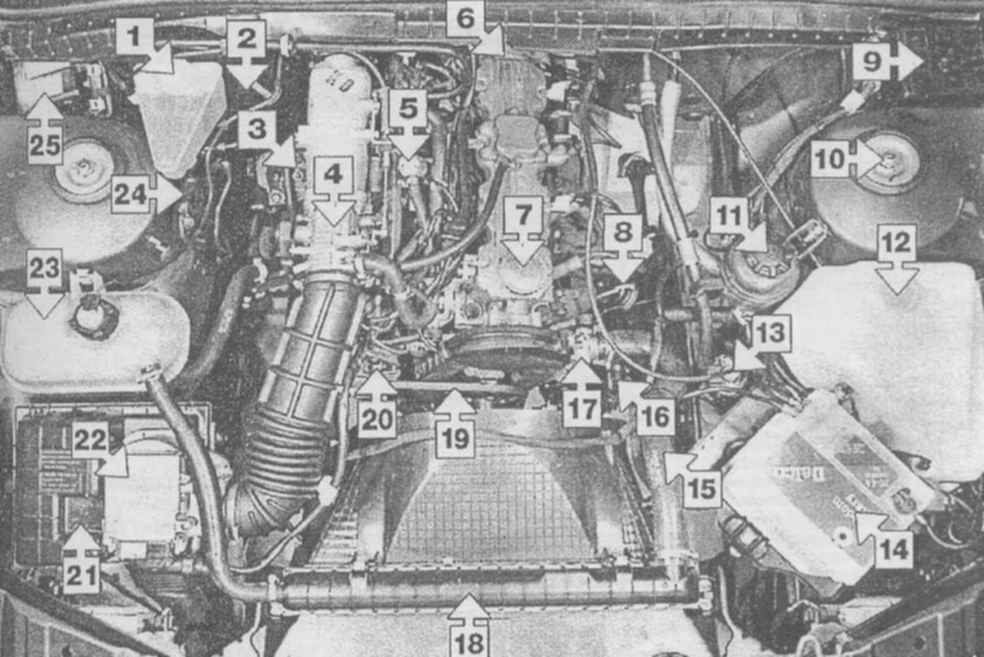

1.1 Вид двигательного отсека моделей с двигателем объемом 1,8 л с одним распределительным валом
1. Бачок тормозной жидкости
2. Вакуумный усилитель тормозной системы
3. Рулевой механизм
4. Кожух дроссельной заслонки
5. Дополнительный воздушный клапан
6. Распределитель зажигания
7. Колпачок заливной горловины моторного масла
8. Щуп для проверки уровня моторного масла
9. Дополнительный блок реле
10. Верхнее крепление стойки передней подвески
11. Бачок системы гидроусилителя рулевого управления
12. Бачок омывающей жидкости
13. Катушка зажигания
14. Аккумулятор
15. Верхний шланг
16. Насос системы гидроусилителя рулевого управления
17. Кожух термостата
18. Радиатор
19. Приводной ремень генератора/вентилятора охлаждения
20. Генератор
21. Кожух воздушного фильтра
22. Датчик потока воздуха
23. Расширительный бачок
24. Главный тормозной цилиндр
25. Блок управления зажиганием
|
|
|

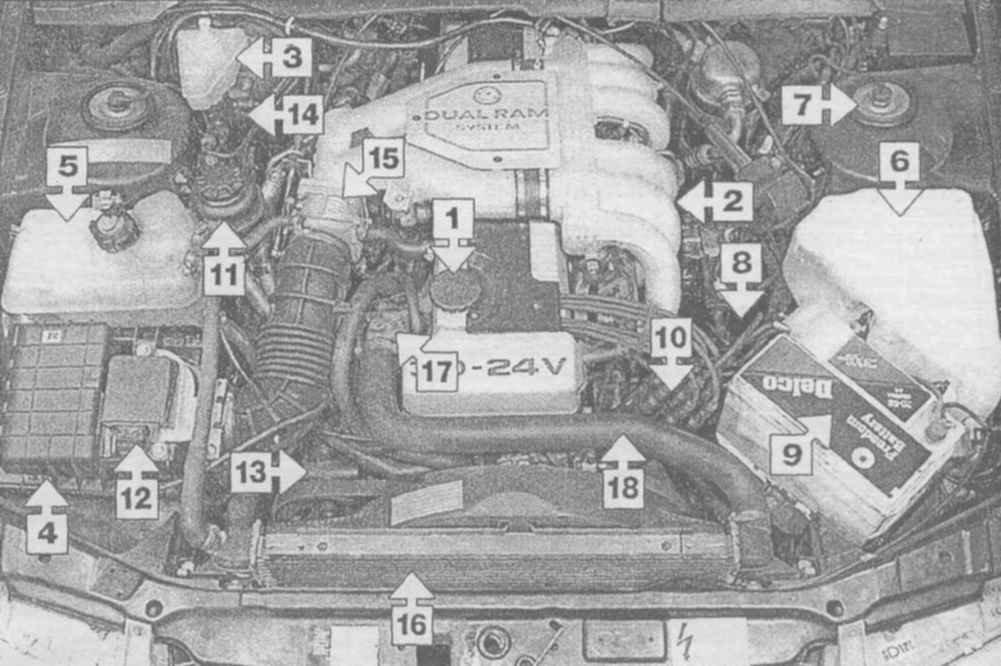

1.2 Вид двигательного отсека моделей с двигателем объемом 3.0 л и 24 клапанами
1. Колпачок заливной горловины моторного масла
2. Щуп для проверки уровня моторного масла
3. Бачок тормозной жидкости
4. Воздушный фильтр
5. Расширительный бачок
6. Бачок омывающей жидкости
7. Верхнее крепление стойки передней подвески
8. Катушка зажигания
9. Аккумулятор
10. Распределитель зажигания
11. Бачок системы гидроусилителя рулевого управления
12. Датчик потока воздуха
13. Насос системы гидроусилителя рулевого управления
14. Главный тормозной цилиндр
15. Корпус дроссельной заслонки
16. Радиатор
17. Кожух термостата
18. Верхний шланг радиатора
|
|
|

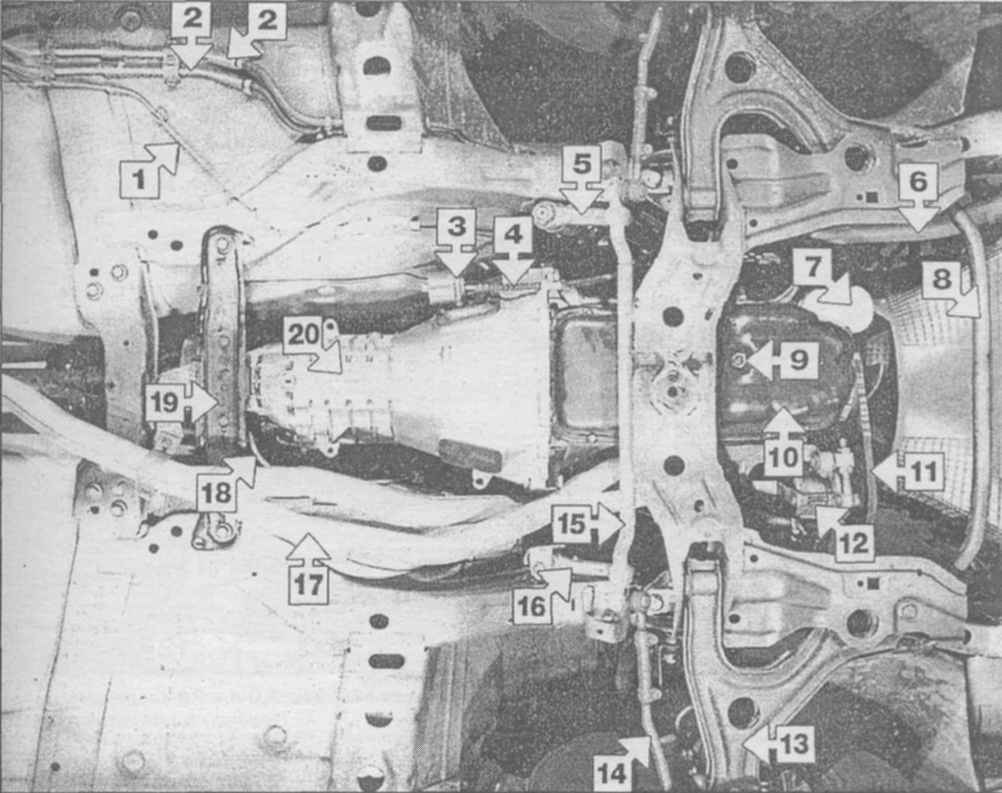

1.3 Вид снизу двигательного отсека модели с двигателем объемом 1,8 л с одним распределительнымвалом
1. Тормозная трубка тормозов задних колес
2. Топливные трубки
3. Рычаг выключения сцепления
4. Тросик привода выключения сцепления
5. Рулевая сошка
6. Нижний шланг радиатора
7. Масляный фильтр
8. Стабилизатор поперечной устойчивости передней подвески
9. Заглушка сливного отверстия моторного масла
10. Масляный картер
11. Приводной ремень насоса системы гидроусилителя рулевого управления
12. Насос системы гидроусилителя рулевого управления
13. Нижний рычаг передней подвески
14. Боковая рулевая тяга
15. Центральная рулевая тяга
16. Рулевая сошка
17. Приемная труба выхлопной системы
18. Тросик спидометра
19. Поперечина заднего крепления механической коробки передач
20. Механическая коробка передач
|
|
|

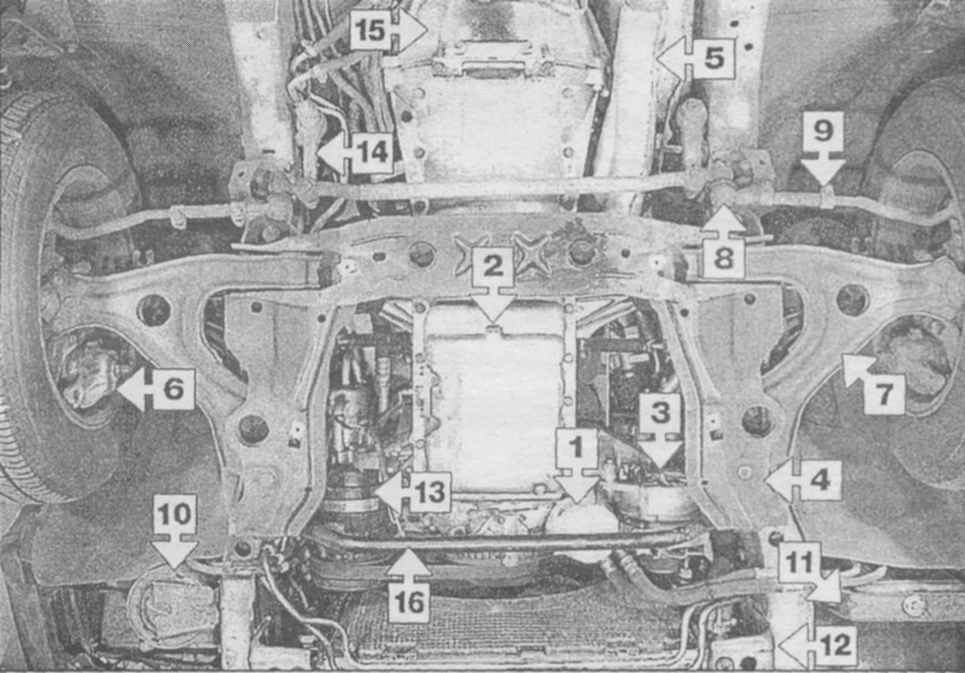

1.4 Вид снизу двигательного отсека модели с двигателем объемом 3,0 л и 24 клапанами
1. Масляный фильтр
2. Заглушка сливного отверстия моторного масла
3. Генератор
4. Поперечина передней подвески
5. Приемная труба выхлопной системы
6. Суппорт тормоза
7. Нижний рычаг передней подвески
8.
Шаровой шарнир рулевой тяги
9. Рулевая тяга
10. Угольный фильтр
11. Масляный радиатор
12. Радиатор жидкости коробки перед
13. Компрессор кондиционера
14. Рулевая сошка
15. Автоматическая коробка передач
16. Стабилизатор поперечной устойчивости передней подвески
|
|
|

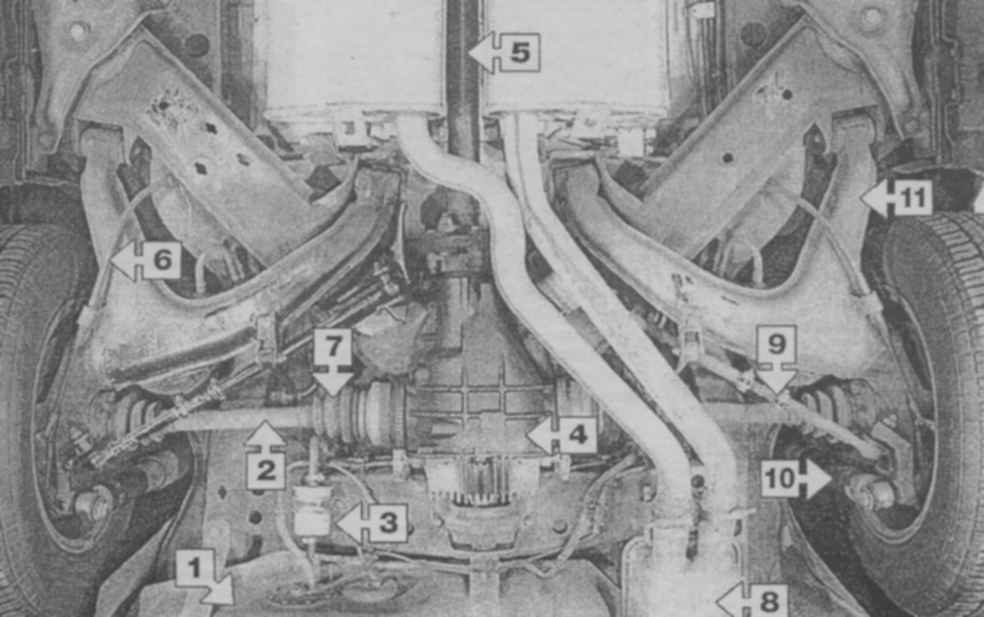

1.5 Вид снизу задней части кузова
1.Топливный бак
2. Полуось
3. Топливный фильтр
4. Картер дифференциала
5. Карданный вал
6. Тросик ручного тормоза
7. Пыльник полуоси
8. Глушитель
9. Поперечная тяга задней подвески
10. Амортизатор
11
.
Нижний рычаг задней подвески
|
|
