17.4. Коробка передач снятие и установка

3. Коробка передач - снятие и установка

Снятие

1. В карбюраторных моделях снимите воздушный кондиционер. В модели оснащенных каталитическим конвертером, отсоедините провод от лямбда-датчика.

2. Поставьте автомобиль на смотровую яму или поднимите и закрепите переднюю часть автомобиля. Снимите нижний щиток двигателя.

3. Ослабьте на один полный оборот гайку соединения передней секции карданного вала.

4. Отсоедините переднюю секцию выпускной трубы от промежуточной секции, кронштейна и выпускного коллектора. Отсоедините кронштейн от коробки передач. Снимите термоизолирующие щитки выпускной системы.

5. Вывинтите болты, крепящие переднее гибкое соединение карданного вала к фланцу ведомого вала коробки передач.

3.6 Отсоедините карданный вал от фланца ведомого вала

6. Отсоедините карданный вал от фланца ведомого вала (3.6).

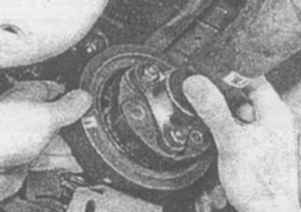

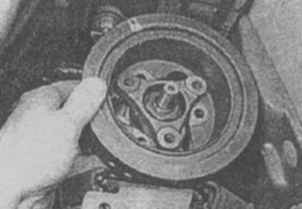

3.7б Снимите амортизатор с фланца ведомого вала

3.7а, 3.7б Снимите амортизатор с фланца ведомого вала

7. Снимите амортизатор с фланца ведомого вала (3.7а, 3.7б).

8. Отсоедините тросик спидометра.

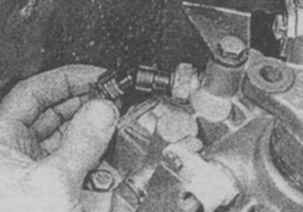

3.9 Отсоедините провод от выключателя фонарей заднего хода

9. Отсоедините провод от выключателя фонарей заднего хода (3.9).

3.10 Слейте трансмиссионное масло

10. Слейте трансмиссионное масло (3.10).

11. В моделях с обычным сцеплением отсоедините тросик от выжимного рычага.

12. В моделях оснащенных гидравлической муфтой сцепления, отсоедините трубку от рабочего цилиндра и высвободите трубку из зажима на коробке передач.

3.13 Отсоедините крышку в передней части коробки передач

13. Отсоедините крышку в передней части коробки передач (3.13).

14. Вывинтите и снимите два нижних болта, крепящих двигатель к коробке передач.

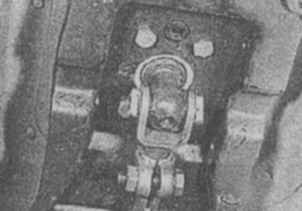

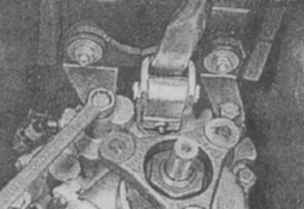

3.15б Отсоедините механизм переключения передач коробки передач от рычага переключения передач

3.15а, 3.15б Отсоедините механизм переключения передач коробки передач от рычага переключения передач

15. Отсоедините механизм переключения передач коробки передач от рычага переключения передач (3.15а, 3.15б).

3.16 Отвинтите кронштейн рычага переключения передач

16. Вывинтите два болта, крепящих кронштейн рычага переключения передач к коробке передач (3.16).

17. Для лучшего доступа, вывинтите болты и снимите поперечину, расположенную за коробкой передач.

18. Установите домкрат под коробку передач.

19. Снимите заднюю опорную поперечину.

3.20 Установите деревянный брусок между масляным поддоном и передней поперечиной

20. Установите деревянный брус между масляным поддоном и передней поперечиной (3.20).

21. Опустите Коробку передач так, чтобы масляный поддон оперся на брус.

22. Вывинтите оставшиеся болты, крепящие двигатель к коробке передач.

23. Отсоедините коробку передач от двигателя и достаньте ее из-под автомобиля.

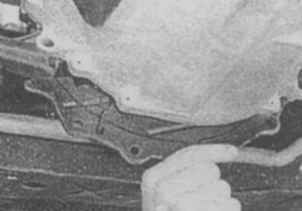

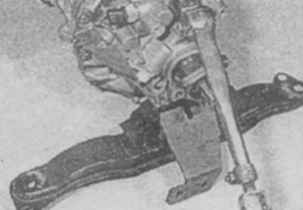

3.24а Задняя поперечина и кронштейн выпускной трубы.

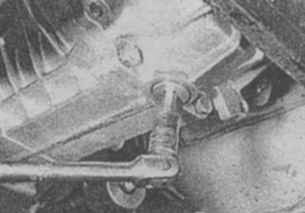

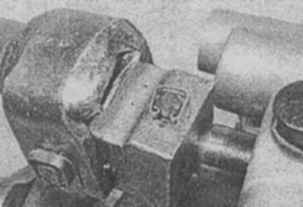

3.24б Соединение механизма переключения передач и переключающего штока

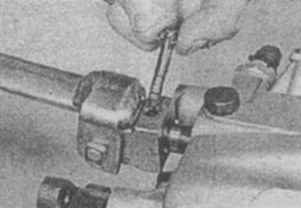

3.24в Отсоедините механизм переключения передач

24. При необходимости отсоедините механизм переключения передач от переключающего штока (3.24а, 3.24б, 3.24в).

Установка

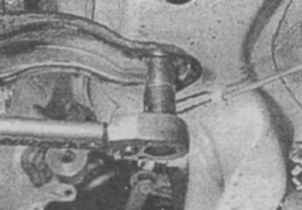

3.25а Затяните болты задней опорной поперечины коробки передач

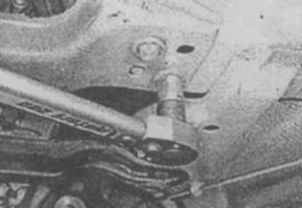

3.25б Затяните болты задней поперечины

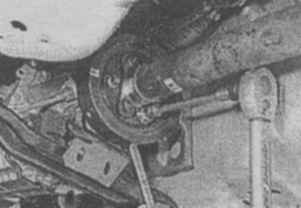

3.25в Затяните болты гибкого диска карданного вала

25. Установка коробки передач проводится в обратном порядке снятия (3.25а, 3.25б, 3.25в).
