4.5.2. Снятие и установка заднего моста

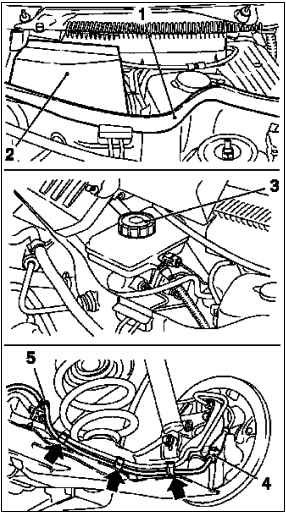

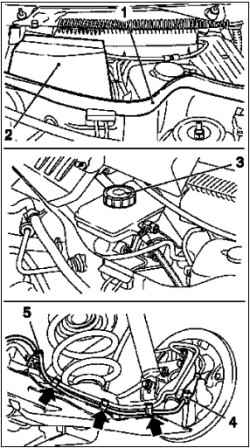

Отвести кверху предохранительную заслонку 2 главного тормозного цилиндра.

Снимите уплотнение 1 с водяного бака настолько, насколько это необходимо.

Снимите крышку 3 с бачка для тормозной жидкости.

Закупорить бачок для тормозной жидкости приспособлением MKM-558-10.

Снимите задние колеса

ПРИМЕЧАНИЕ Пометьте положение относительно барабанной ступицы.

Снимите 2 разъема жгута проводов АБС 4 с заднего моста.

Отсоедините от тормозной трубки (стрелки).

Отсоедините от держателя на заднем мосту 5.

Снимите систему рычагов датчика цепи регулирования угла наклона фар с держателя на заднем мосту.

ПРИМЕЧАНИЕ На автомобилях с ксеноновыми фарами.

Отсоедините 2 троса стояночного тормоза сзади, с обеих сторон от соединительной детали 1.

Отсоедините трос стояночного тормоза посередине и трос стояночного тормоза сзади от направляющей 2 на заднем мосту и отложить в сторону.

ПРИМЕЧАНИЕ На обоих вариантах модели «ECO» снимите направляющий воздух щиток на днище.

Снимите тормозную трубку сзади 4 с тормозного шланга сзади 3 с обеих стосрон.

Снимите тормозной шланг с держателя, при этом предохранительная шайба 5 остается на тормозной трубке.

ПРИМЕЧАНИЕ Задние пружины снимаются и устанавливаются только одна за другой с каждой стороны автомобиля.

Снимите задние пружины.

ПРИМЕЧАНИЕ Далее описан порядок снятия и установки одной стороны. Соответственно выполняются работы и на другой стороне.

Подоприте задний мост гидравлическим домкратом на стороне сборки под продольный рычаг подвески.

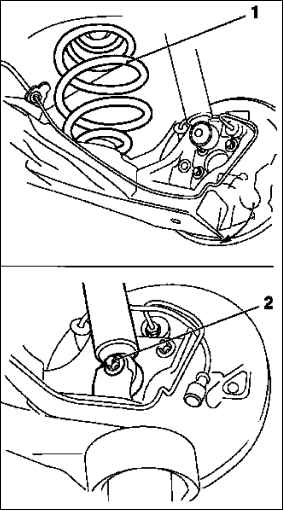

Снимите крепежный винт 1 амортизатора на заднем мосту.

Медленно опустите и уберите гидравлический домкрат.

Со стороны сборки задний мост оттяните вниз настолько (стрелка), чтобы заднюю пружину 2 можно было снять.

ПРИМЕЧАНИЕ Следите за установканым положением пружины.

Снова установите гидравлический домкрат под продольный рычаг подвески заднего моста.

Поднимите задний мост с помощью гидравлического домкрата настолько, чтобы можно было установить амортизатор.

Установите амортизатор с крепежным винтом 3 на заднем мосту.

Снимите заднюю пружину с другой стороны.

ПРИМЕЧАНИЕ Снятие с противоположной стороны производится аналогичным образом.

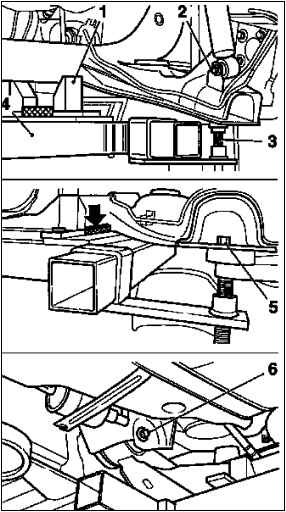

Установите гидравлический домкрат с приспособлением KM-904 4, KM-6180-2 3 и KM-6180-1 1под задним мостом.

ПРИМЕЧАНИЕ Следите за тем, чтобы с обеих сторон направляющий болт 5 приспособления KM-6180-2 правильно располагался в направляющем отверстии заднего моста

Снимите крепежный винт 2 амортизатора с обеих сторон.

Поднимите задний мост гидравлическим домкратом настолько, чтобы он расположился на приспособлении KM-6180-1 (стрелка).

Снимите крепежный винт 6 продольного рычага подвески заднего моста с обеих сторон днища автомобиля.

Задний мост медленно опустите гидравлическим домкратом и снимите.

ПРИМЕЧАНИЕ При замене заднего моста необходимо переставить все навесные детали.

Очистите наружные боковины демпфирующей втулки. Смажьте красной смазкой в помеченной области (стрелки).

Поднимите гидравлическим домкратом KM-904, KM-6180-1 и KM-6180-2 задний мост.

Установите продольный рычаг подвески заднего моста с обеих сторон днища автомобиля.

Используйте новый крепежный винт и гайки 1.

ПРИМЕЧАНИЕ Крепежные винты прикрутите без затяжки.

ПРИМЕЧАНИЕ Чтобы не создавалось напряжение в демпфирующих втулках в продольном рычаге подвески заднего моста в днище автомобиля во время эксплуатации автомобиля, необходимо перед затяжкой крепежных винтов с нужным моментом затяжки отрегулировать для заднего моста размер I.

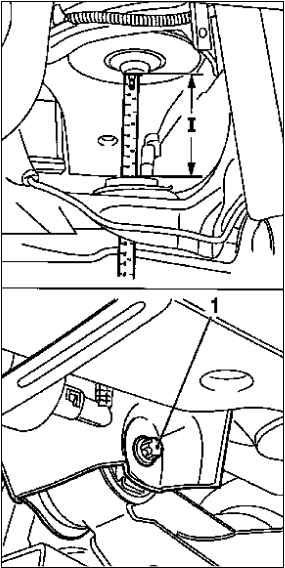

Поднимите задний мост гидравлическим домкратом, KM-904 и KM-6180-2 настолько, чтобы установился размер I 100 мм ± 5 мм между гнездом пружины на заднем мосту и продольной балкой сзади (см. рисунок).

ПРИМЕЧАНИЕ Для измерения вставьте линейку через отверстие заднего моста у гнезда пружины.

Затяните крепежные винты 1 заднего моста в днище автомобиля с обеих сторон.

Момент затяжки 50 Н·м + 45°+15°.

Расположите задний мост гидравлическим домкратом, KM-904 и KM-6180-2 так, чтобы можно было на нем установите оба амортизатора.

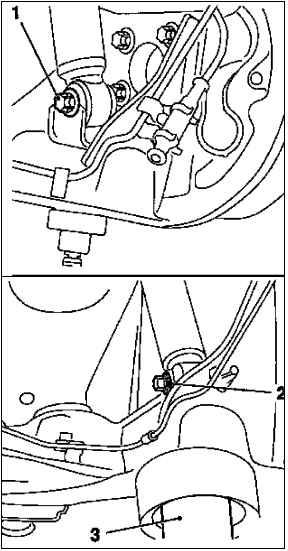

Установите амортизаторы с помощью крепежных винтов 1 с обеих сторон заднего моста.

Снимите гидравлический домкрат с приспособлением KM-904, KM-6180-2 и KM-6180-1.

Установите задние пружины, для чего осущиствите нижеописанные действия.

ПРИМЕЧАНИЕ Задние пружины устанавливаются только в отдельности, с каждой стороны автомобиля.

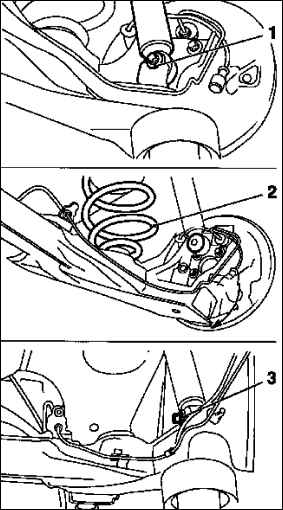

Подоприте задний мост гидравлическим домкратом 3 на стороне сборки под продольный рычаг подвески.

Снимите крепежный винт 2 амортизатора на заднем мосту.

Медленно опустите и уберите гидравлический домкрат.

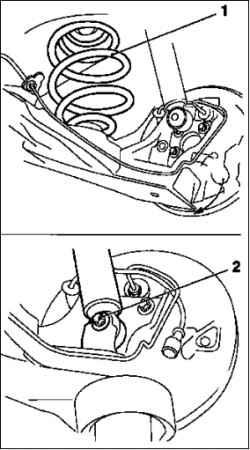

Со стороны сборки задний мост оттяните вниз настолько (стрелка), чтобы заднюю пружину 1 можно было вставить.

Снова установите гидравлический домкрат под продольный рычаг подвески заднего моста.

Гидравлическим домкратом поднимите задний мост настолько, чтобы можно было установить на нем амортизатор.

Установите амортизатор с крепежным винтом 2 на заднем мосту.

Момент затяжки 65 Н·м.

Установите заднюю пружину с другой стороны.

ПРИМЕЧАНИЕ Установка производится аналогичным образом.

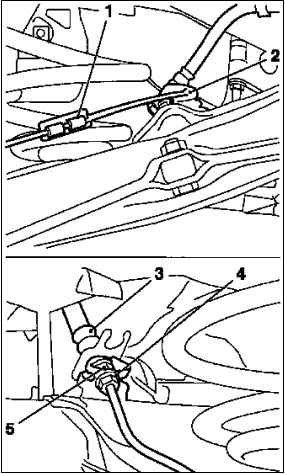

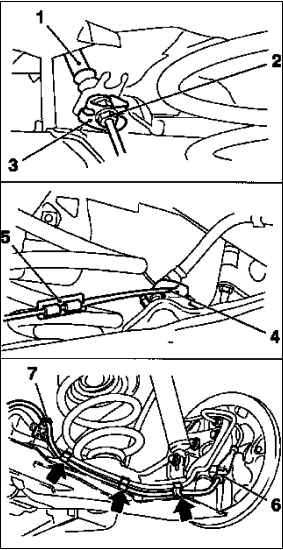

Вставьте тормозной шланг 1 с обеих сторон в держатель на заднем мосту.

Присоседините тормозную трубку 2 со стопорной скобой 3 к тормозным шлангам.

Момент затяжки 16 Н·м.

Вставьте трос стояночного тормоза посередине и трос стояночного тормоза сзади в направляющую 4 на заднем мосту.

Прицепите в соединительной детали 5.

Прикрепите жгут проводов АБС в держателе 7 на заднем мосту и у тормозной трубки (стрелки).

Произведите электрическое соединение разъема жгута проводов АБС 6.

Установите систему рычагов датчика цепи регулирования угла наклона фар на держателе у заднего моста.

ПРИМЕЧАНИЕ На автомобилях с ксеноновыми фарами.

Момент затяжки 5 Н·м.

Установите задние колеса.

Момент затяжки 110 Н·м.

Снимите приспособление MKM-558-10 1 с бачка для тормозной жидкости.

Прокачайте и проверьте на герметичность тормозную систему.

Закройте крышкой бачок для тормозной жидкости.

Отведите книзу предохранительную заслонку 2 бачка для тормозной жидкости.

Наденьте на водяной бак прокладку 3.
