3.4.2. Измерение радиального и бокового биения подшипника колеса

Снимите заднее колесо.

Снимите тормозной диск или тормозной барабан.

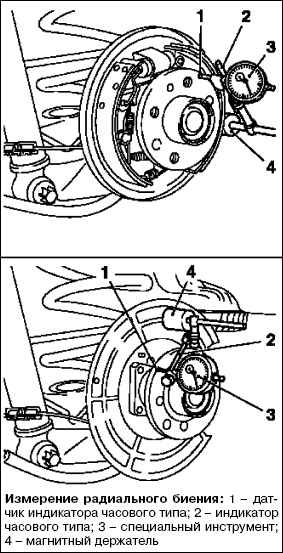

Присоедините специальный инструмент MKM-571-B с кронштейном индикатора часового типа и магнитным держателем к тормозному щиту или крышке.

Установите датчик индикатора часового типа напротив внешнего края подшипника колеса.

Установите индикатор на «0».

Медленно вращайте подшипник колеса.

Измерьте радиальное биение.

Допустимое боковое биение составляет: 0,04 мм.

ПРИМЕЧАНИЕ Если значение отличается от заданного, замените подшипник колеса.

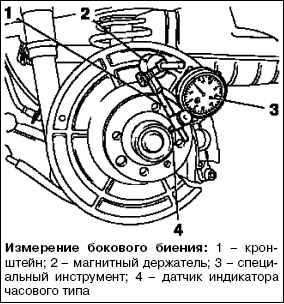

Установите специальный инструмент MKM-571-B (3) с индикатором часового типа, кронштейном (1) и магнитным держателем (2) на тормозной щит.

Установите датчик индикатора часового типа напротив подшипника колеса (как показано на рисунке).

Установите индикатор на «0».

Медленно вращайте подшипник колеса.

Измерьте боковое биение.

Допустимое боковое биение: не более 0,05 мм.

ПРИМЕЧАНИЕ Если значение отличается от заданного, замените подшипник колеса.

Отсоедините специальный инструмент MKM-571-B с кронштейном индикатора часового типа и магнитным держателем.

Установите тормозной диск или тормозной барабан.

Установите заднее колесо и затяните болты крепления моментом 110 Н·м.
