2.7.2. Замена заднего сальника коленчатого вала

Снимите маховик.

Снимите пластмассовое кольцо отверткой.

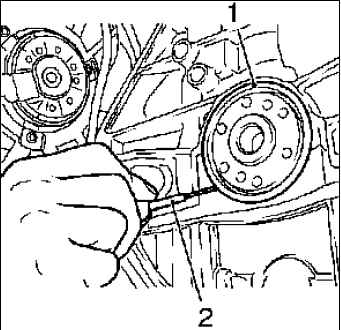

Снятие пластмассового кольца: 1 – пластмассовое кольцо; 2 – отвертка

ПРИМЕЧАНИЕ Сделайте отверстия в областях показанных на рисунке в положениях: 5 ч и 7 ч, поскольку это единственные области, где позади уплотнительного кольца имеются полости.

Используйте подходящий инструмент, типа шила, для того, чтобы сделать отверстие в уплотнительном кольце

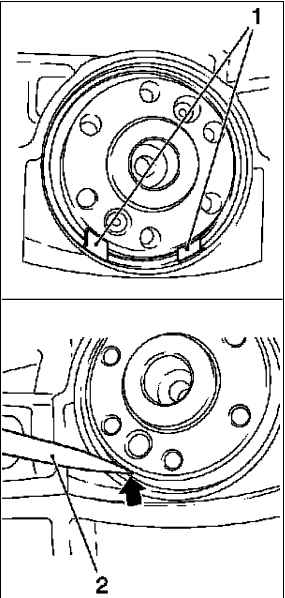

Места для проделывания отверстий: 1 – места для отверстий; 2 – подходящий инструмент

ПРИМЕЧАНИЕ Диаметр отверстия не должен быть более 2 мм. Иначе, болт приспособления КМ 6624 не сможет удержать кольцо.

Поместите шило на внешнем краю уплотнительного кольца.

Снимите уплотнительное кольцо.

Закрепите специальный инструмент КМ 6624 на уплотнительном кольце.

Затяните болт.

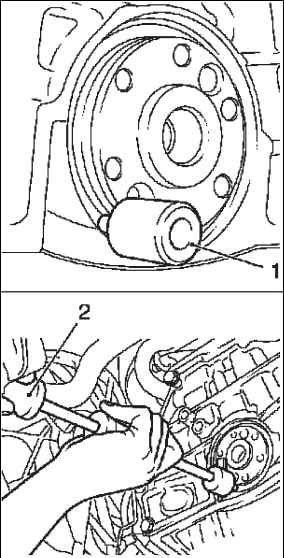

Снятие сальника: 1 – специальный инструмент КМ 6624; 2 – специальные инструменты KM-328-B и КМ 6624

Присоедините специальный инструмент KM-328-B к КМ 6624.

Снимите уплотнительное кольцо с помощью специальных инструментов KM-328-B и КМ 6624.

Удалите остатки уплотнителя из соединения блока цилиндров с масляным поддоном (стрелки на рисунке).

Установите новое уплотнительное кольцо

Сдвиньте уплотнительное кольцо по коленчатому валу. Сдвигайте до полной и равномерной посадки в блоке цилиндров.

ПРИМЕЧАНИЕ Не запрессовывайте уплотнительное кольцо полностью.

Установите уплотнительное кольцо с помощью специального инструмента КМ 6623.

Установка сальника: 1 – специальный инструмент КМ 6623; 2 – фиксирующие болты; 2 – болт крепления

Затяните 3 болта для фиксации.

Полностью запрессуйте уплотнительное кольцо.

Заверните болт крепления.

Снимите специальный инструмент КМ 6623

Отверните 3 болта для фиксации.

Установите маховик.
