2.10.3. Модуль топливного насоса

В автомобиле используется объединенный модуль топливного насоса. Он используется и на бензиновых и на вариантах дизельных двигателях. Модуль топливного насоса включает все узлы, необходимые для контроля уровня и подачи топлива.

На бензиновых двигателях топливный фильтр установлен в модуле. На дизельных двигателях используется внешний топливный фильтр, который располагается в моторном отсеке. Модуль для дизельных двигателей также отличается тем, что предварительный топливный насос не используется для двигателей Z 17 DTL и Z 17 DTН.

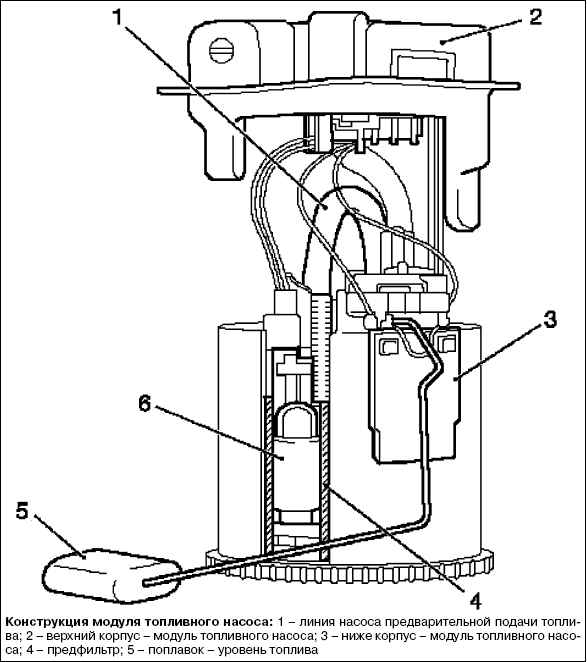

На схеме ниже показана примерная конструкция модуля топливного насоса. Модуль топливного насоса содержит узлы, которые не относятся ко всем комплектациям двигателя.

Топливный насос предварительной подачи топлива

На автомобиле, доступ к модулю топливного насоса для технического обслуживания обеспечивается через отверстие располагающееся под задним сиденьем в панели пола. Подушка заднего сидения должна быть снята для получения доступа к отверстию.

Топливный насос предварительной подачи топлива установлен в модуле топливного насоса. Задача топливного насоса предварительной подачи топлива состоит в том, чтобы подавать достаточное количество топлива при определенном давлении на впуск к двигателю при всех условиях работы. Он состоит из крышки с электрическими разъемами, обратного клапана и выходного штуцера. Крышка обычно также содержит угольные щетки, необходимые для работы электродвигателя и элемента подавления помех.

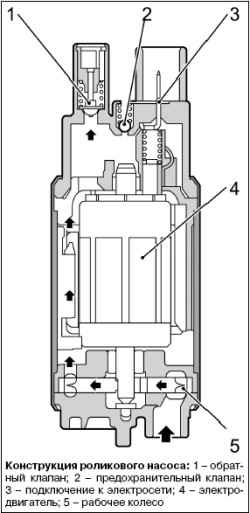

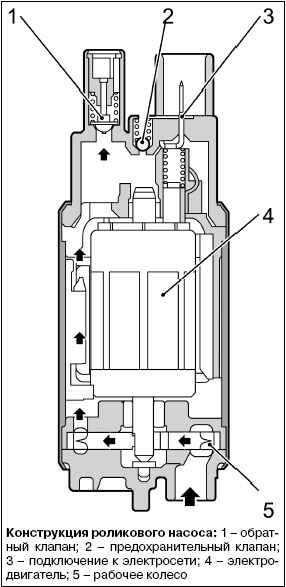

Требования к работе роликового насоса:

– расход от 60 до 200 л/ч;

– давление на впуске в топливной системе от 3,0 до 4,5 бар.

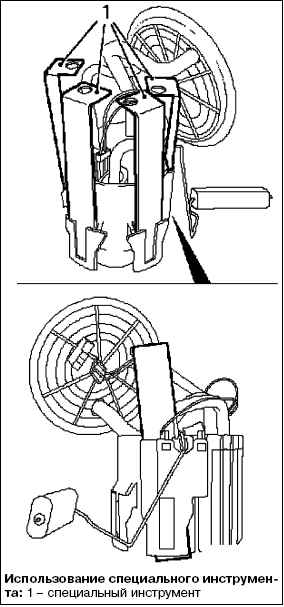

Специальный инструмент требуется для снятия модуля топливного насоса. На рисунке показано специальное приспособление КМ 6391. Четыре направляющие устанавливаются вертикально в существующие направляющие модуля топливного насоса для отделения модуля от кронштейнов и снятия в сборе.

Для лучшей наглядности модуль показан снятым с автомобиля.
