6.2.3. Проверка и замена датчика температуры двигателя
|
Датчик температуры измеряет температуру двигателя и сообщает ее ECM. Датчик содержит элемент, сопротивление которого уменьшается при росте температуры. Если значение температуры достигает некоторой нижней границы, следует сообщение об ошибке 14; при превышении верхней границы индицируется ошибка 15. ECM в этом случае в качестве запасного значения использует температуру ОЖ равную 80 град. Это значение соответствует теплому двигателю и при низких температурах окружающей среды и холодном двигателе приводит к проблемам запуска и неровной работе двигателя.
|
|
Чтобы при снятии датчика не вытекала охлаждающая жидкость, предварительно слейте часть жидкости.
|
|
|
- Разъедините разъем электропроводки датчика температуры двигателя и выверните датчик из впускного трубопровода.

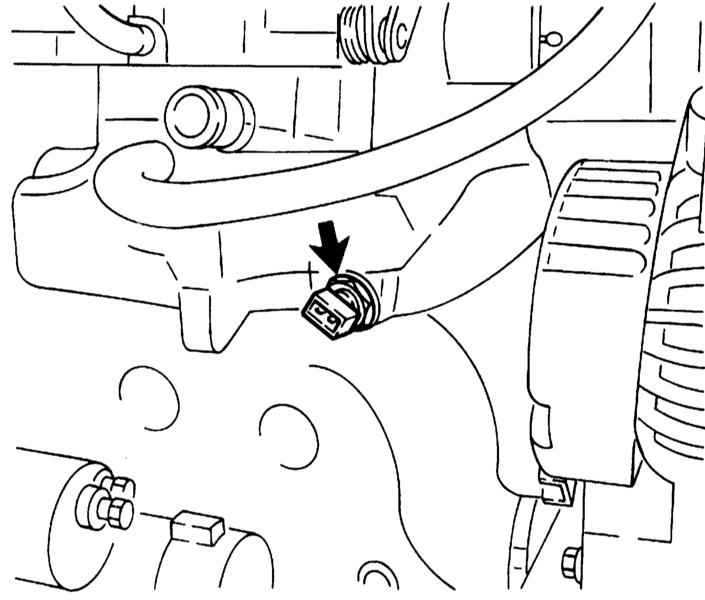

Местоположение датчика температуры двигателя
|
|
На двигателе 1.4 л мощностью 82 л.с. датчик ввернут в головку цилиндров под модулем зажигания DIS. На двигателях DOHC 1.4 и 1.6 л датчик находится со стороны зубчатого ремня привода ГРМ.
|
- Измерьте электрическое сопротивление между контактами датчика и сравните полученные значения с требованиями Спецификаций в Главе
Системы питания, выпуска и снижения токсичности отработавших газов.
|
Температура, град.
|
Сопротивление, приблизительно, кОм
|
|
100
|
0.18
|
|
80
|
0.32
|
|
60
|
0.65
|
|
40
|
1.18
|
|
20
|
2.45
|
|
0
|
5.60
|
|
-10
|
9.45
|
|
-20
|
15.00
|
- Если сопротивление не соответствует требованиям Спецификаций в Главе
Системы питания, выпуска и снижения токсичности отработавших газов, замените датчик.
- Если датчик исправен, вверните его с новым уплотнительным кольцом с усилием
20 Нм.
- Включите зажигание и измерьте напряжение между контактами датчика. Оно должно составлять
5 ± 0.1 В. Если напряжение отсутствует, проверьте электропроводку согласно электрической схеме (см. Главу
Бортовое электрооборудование).
- Если электропроводка и датчик исправны, значит неисправен ECM.
- Заправьте систему охлаждения и удалите из нее воздух (см. Главу
Системы охлаждения двигателя, отопления салона и кондиционирования воздуха).
- Совершите небольшую поездку на автомобиле и проверьте соединение датчика температуры на утечки, при необходимости немного подтяните его.
|
|
|
|
