5.4.5. Снятие и установка вентилятора отопителя

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

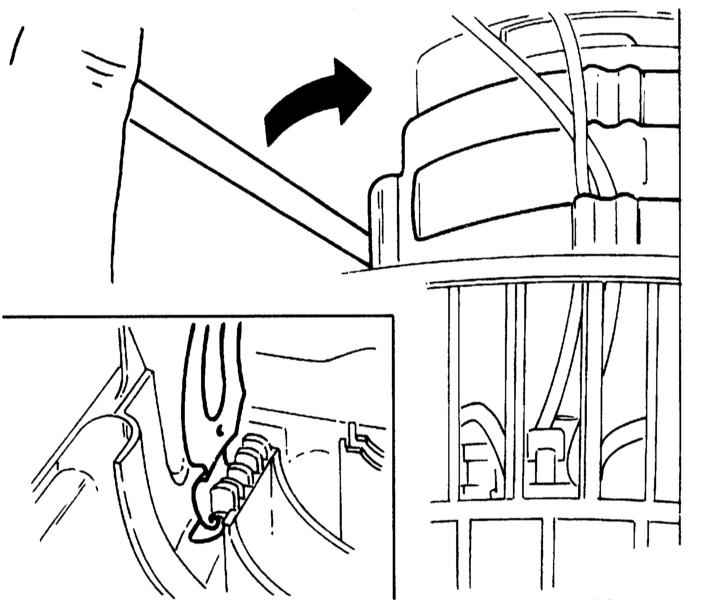

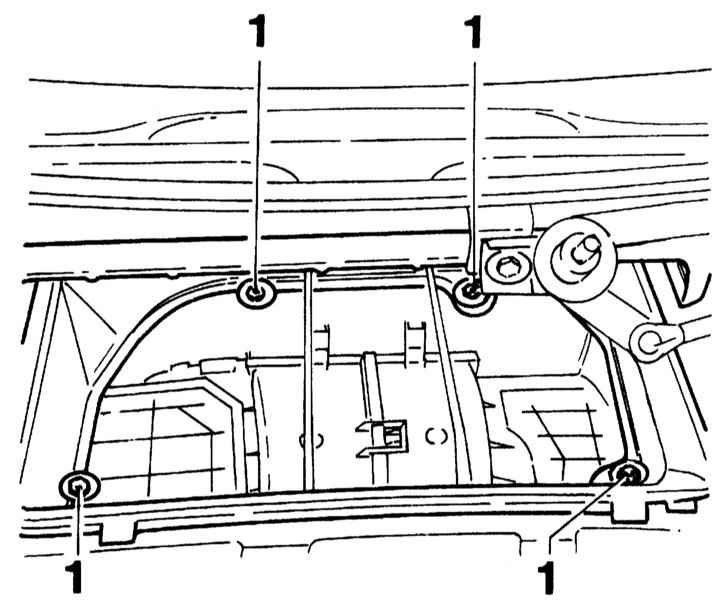

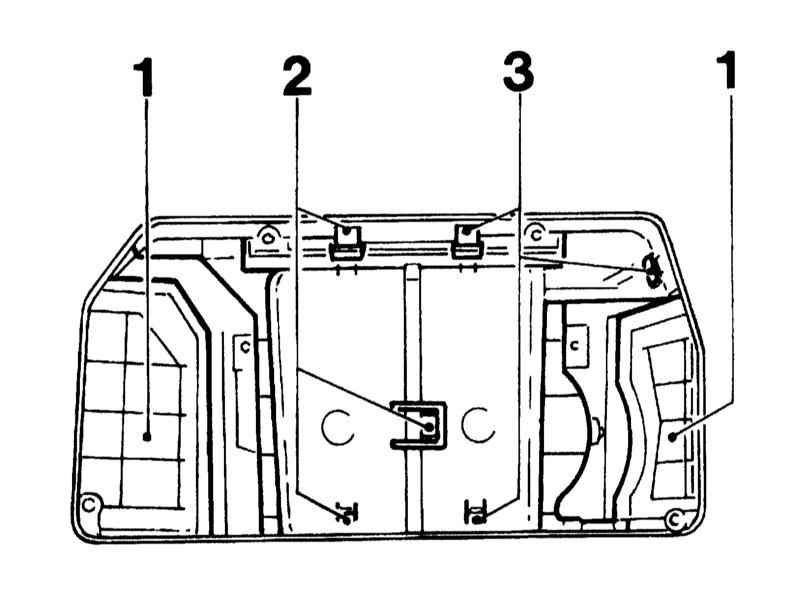

Отсоедините отрицательный провод от батареи. Снимите обтекатель ветрового стекла. Снимите воздушный фильтр отопителя. Выверните 4 винта крепления (1) корпуса воздушного фильтра отопителя и снимите корпус. Винты крепления корпуса воздушного фильтра Установите вентиляционную заслонку (1) на рычаге управления в режим свежего воздуха. Вентиляционные заслонки (1) и крепеж кожуха вентилятора (2 и 3) Отогните стопорные лапки (2, 3) и снимите правую верхнюю часть кожуха вентилятора (обратитесь к иллюстрации). Аналогичным образом снимите левую верхнюю часть кожуха вентилятора. Вставьте отвертку в стопорную пружину э/мотора вентилятора и высвободите ее. Снятие стопорной пружины э/мотора отопителя Разъедините оба разъема дополнительного резистора и выньте э/мотор.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Проверьте легкость вращения крыльчатки вентилятора в установленном состоянии. Если вентилятор работает не на всех скоростных режимах, то поврежден, как правило, дополнительный резистор. В этом случае замените дополнительные резисторы в комплекте. Установка производится в обратном порядке.
