5.4.4. Снятие и установка тяг привода заслонок отопителя

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите блок управления отопителем и отсоедините соответствующую тягу (см. Раздел Снятие и установка блока управления отоплением).

Тяга привода заслонки вентиляции и обдува ветрового стекла

ПОРЯДОК ВЫПОЛНЕНИЯ

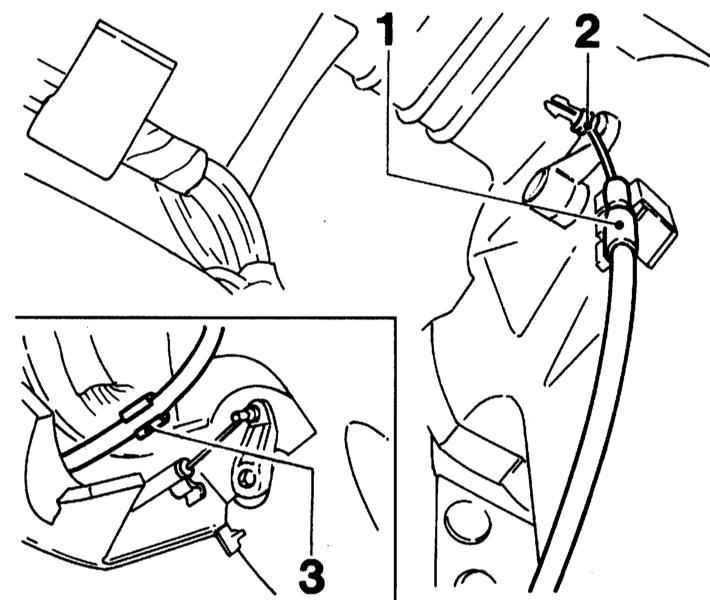

Снимите карман под правой частью панели приборов. Отсоедините тягу от опоры (1) и рычага (2). Выньте тягу из направляющей (3) на корпусе воздухораспределителя внизу справа. Опора (1) и рычаг (2) тяги

Тяга привода заслонки ножных колодцев

ПОРЯДОК ВЫПОЛНЕНИЯ

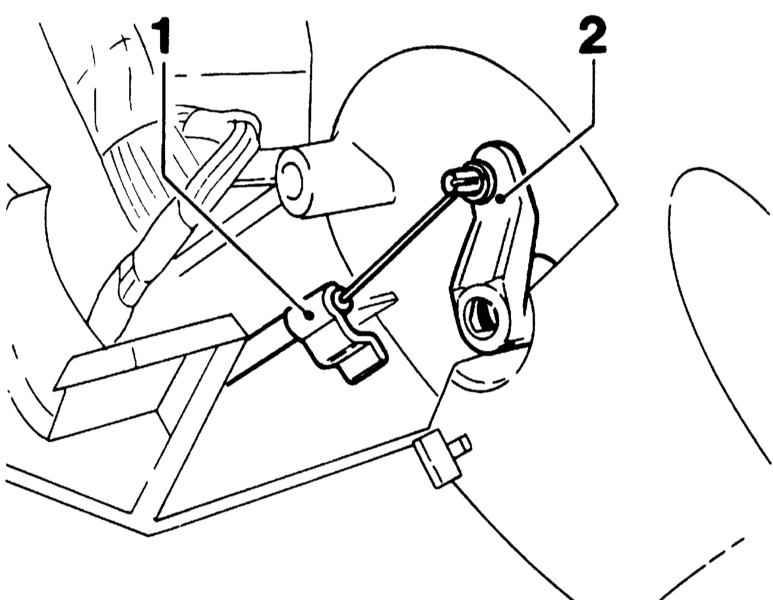

Отсоедините тягу (1) от корпуса воздухораспределителя внизу справа и отсоедините его от рычага (2). Выньте тягу. Тяга (1) и рычаг воздухораспределителя (2)

Тяги привода заслонки воздуховодов (регулирования температуры)

ПОРЯДОК ВЫПОЛНЕНИЯ

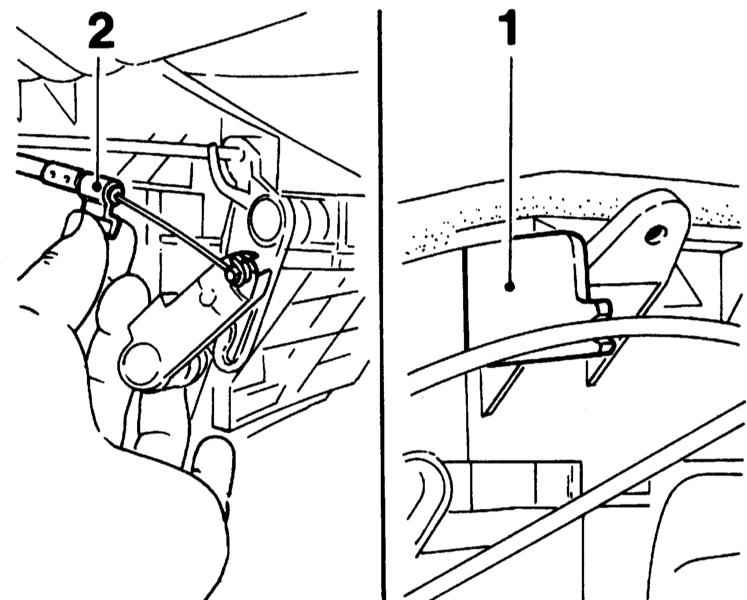

Снимите карман под правой частью панели приборов. Отсоедините тягу (2) справа от корпуса э/мотора вентилятора и отсоедините внутренний трос Отсоедините и выньте тягу слева из держателя (1). Держатель (1) и тяга (2) Установка производится в обратном порядке. Тяги устанавливайте в соответствие с иллюстрацией. Тросы (1, 2, 4, 5) и разъем (3) блока управления №   Тяга для заслонки 1      Ножные колодцы 2      Вентиляция и обдув ветрового стекла 4      Воздуховод 5      Вентиляция      Цвет     Серый     Коричневый     Черный     Синий

При прокладке тяг не сгибайте их радиусом менее 60 мм.
