7.3.6. Снятие и установка электродвигателя привода очистителей ветрового стекла

Снимите рычаги стеклоочистителей.

Снимите решетку обтекателя.

Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

Выверните 3 болта крепления.

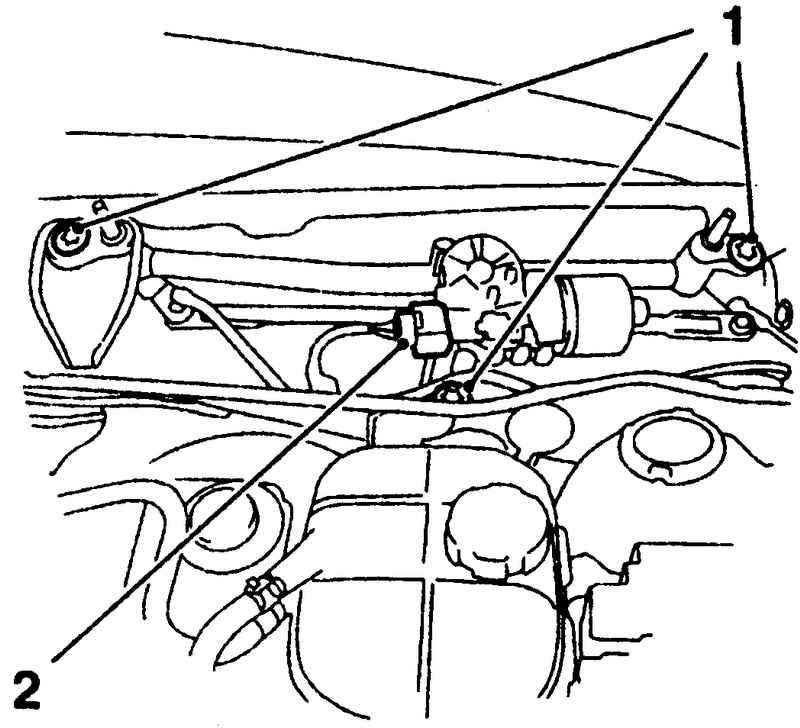

Рис. 7.15. Крепление электродвигателя стеклоочистителя: 1 – болты; 2 – электродвигатель

Рассоедините разъем электропроводки электродвигателя и извлеките привод очистителей в сборе из подкапотного пространства (рис. 7.15).

Подденьте отверткой и отделите приводные тяги от шарнира электродвигателя.

Маркером отметьте установочное положение шарнира электродвигателя на панели сборки.

Отпустите гайку и снимите шарнир с электродвигателя.

Выверните 3 болта крепления и снимите электродвигателя с панели сборки.

Установка производится в порядке, обратном снятию.

Убедитесь, что привод электродвигателя находится в соответствующем положении, при необходимости подключите электродвигатель к разъему (подключите батарею) и установите требуемое положение.

Проверьте регулировку рычагов очистителей ветрового стекла.
