7.3.10. Снятие и установка информационного дисплея

Снимите накладку консольной секции панели приборов с воздушными дефлекторами.

Выверните 2 болта крепления.

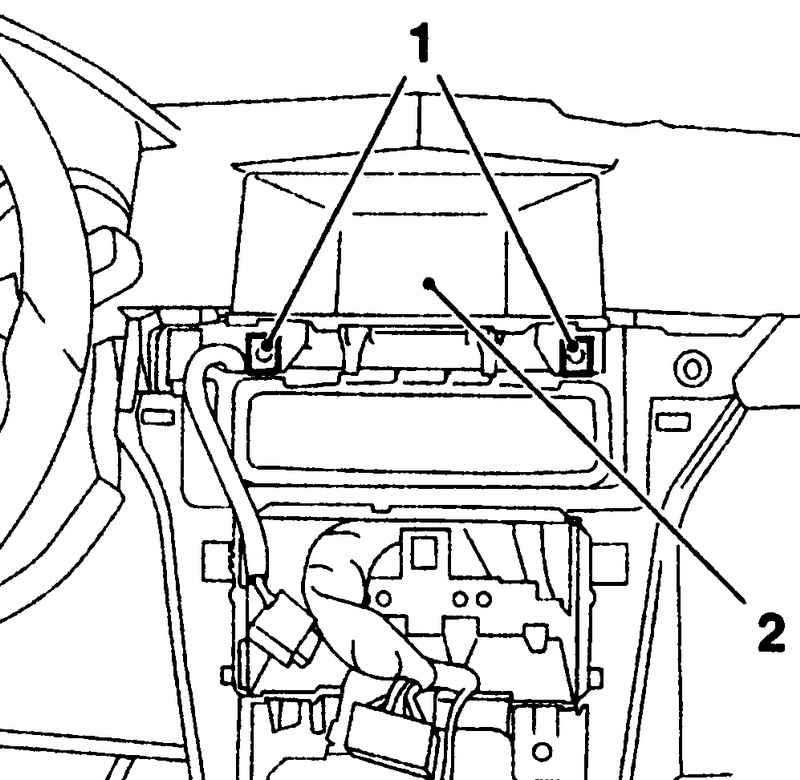

Рис. 7.19. Крепление информационного дисплея: 1 – болты; 2 – информационный дисплей

Извлеките информационный дисплей вместе с наладкой из панели приборов (рис. 7.19).

Рассоедините разъем электропроводки с обратной стороны дисплея.

Отожмите 2 фиксатора и снимите вверх накладку дисплея.

Установка производится в порядке, обратном снятию.

Установите время и дату.
