2.6.4. Замена радиатора (двигатели 2,0 л)

Откройте капот.

Отсоедините аккумуляторную батарею.

Отсоедините соединение с массой от вывода массы.

Снимите решетку радиатора, отсоединив 4 заклепки.

Отсоедините от передней облицовки сверху.

Отсоедините 5 зажимов.

Прикрепите радиатор к верхним кронштейнам.

Поднимите автомобиль наполовину.

Снимите 5 заклепок.

Отсоедините 4 зажима и снимите передний бампер.

Поднимите автомобиль наполовину.

Поместите внизу контейнер для слива.

Слейте охлаждающую жидкость.

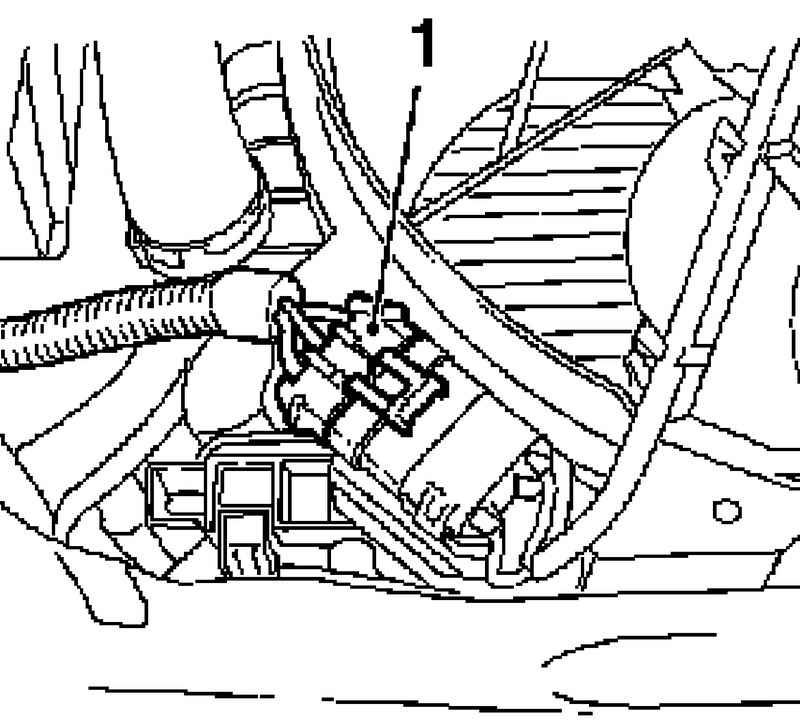

Рис. 2.254. Разъем жгута проводов вентилятора от корпуса вентилятора: 1 – разъем

Отсоедините жгут проводов вентилятора от корпуса вентилятора (рис. 2.254).

Открепите хомут кабеля.

Снимите правый кронштейн радиатора, отвернуы 2 болта крепления.

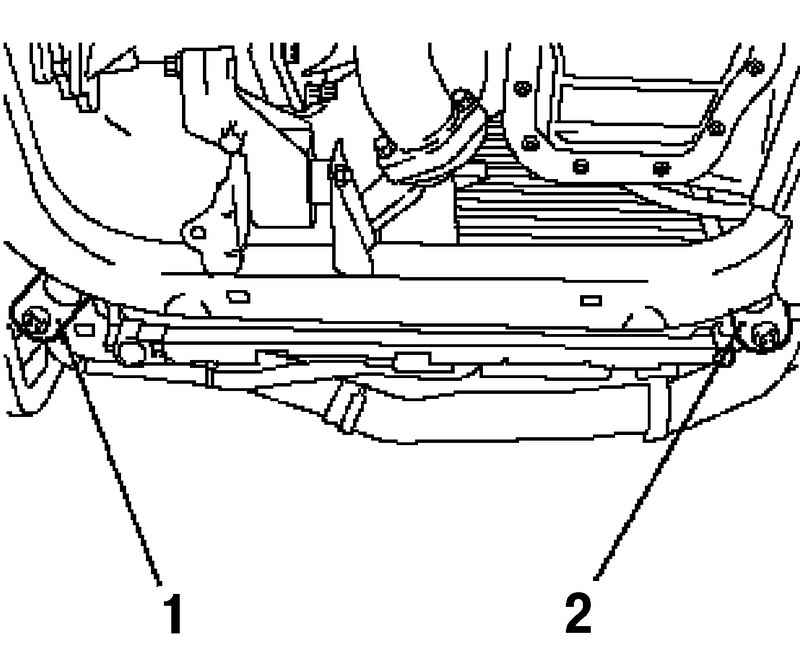

Рис. 2.255. Кронштейны радиатора: 1 – правый; 2 – левый

Снимите левый кронштейн радиатора, отвернуы 2 болта крепления (рис. 2.255).

Опустите автомобиль полностью.

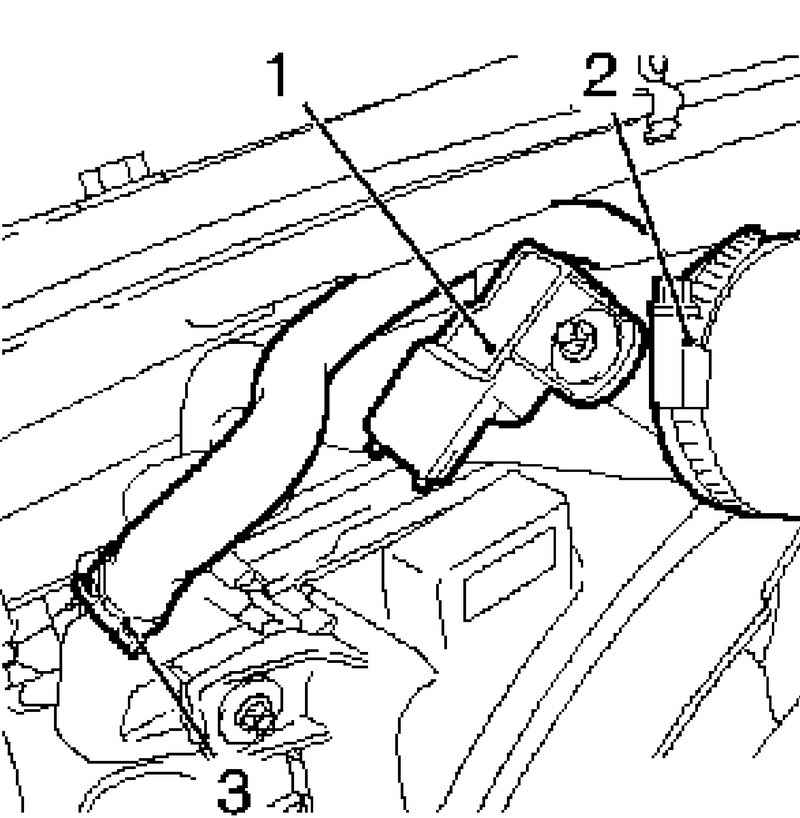

Рис. 2.256. Снятие датчика давления наддува: 1 – датчик давления наддува; 2, 3 – хомуты

Снимите датчик давления наддува, открутив болт крепления (рис. 2.256).

Отсоедините шланг воздуха наддува от промежуточного охладителя.

Отсоедините возвратный шланг охлаждающей жидкости турбонагнетателя от радиатора.

Отсоедините от кронштейна.

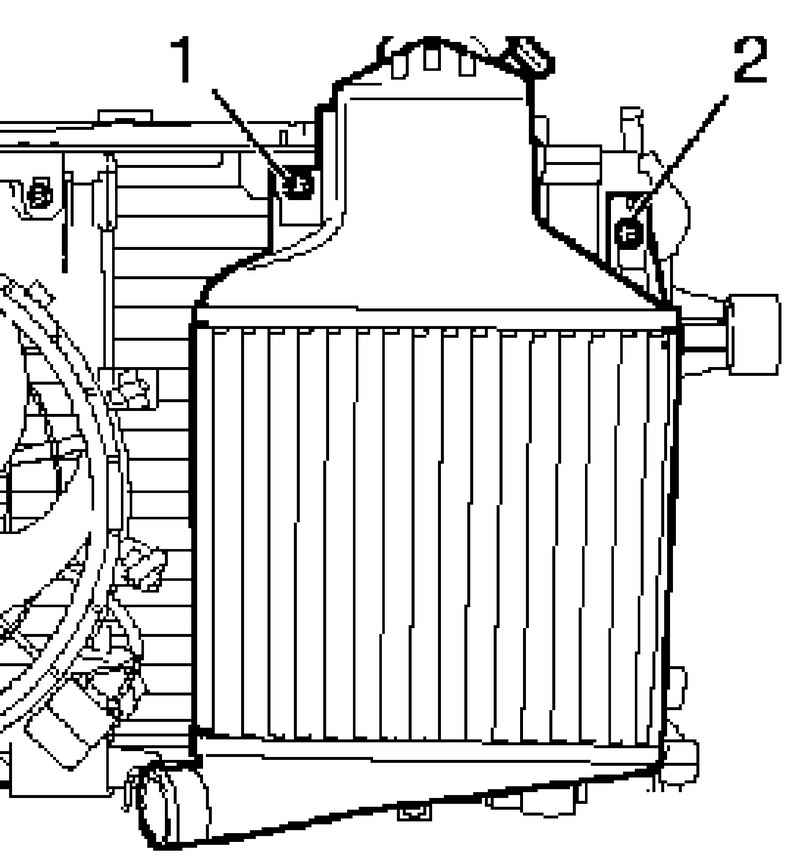

Рис. 2.257. Крепление охладителя воздуха наддува: 1 – болт крепления; 2 – гайка крепления

Отсоедините охладитель воздуха наддува от конденсатора, отвернув гайку и болт крепления (рис. 2.257).

ПРИМЕЧАНИЕ Модуль охлаждающей жидкости показан снятым для наглядности.

Наклоните промежуточный охладитель вперед в нижнем кронштейне.

Отсоедините вентилятор от радиатора, отвернув 2 болта крепления.

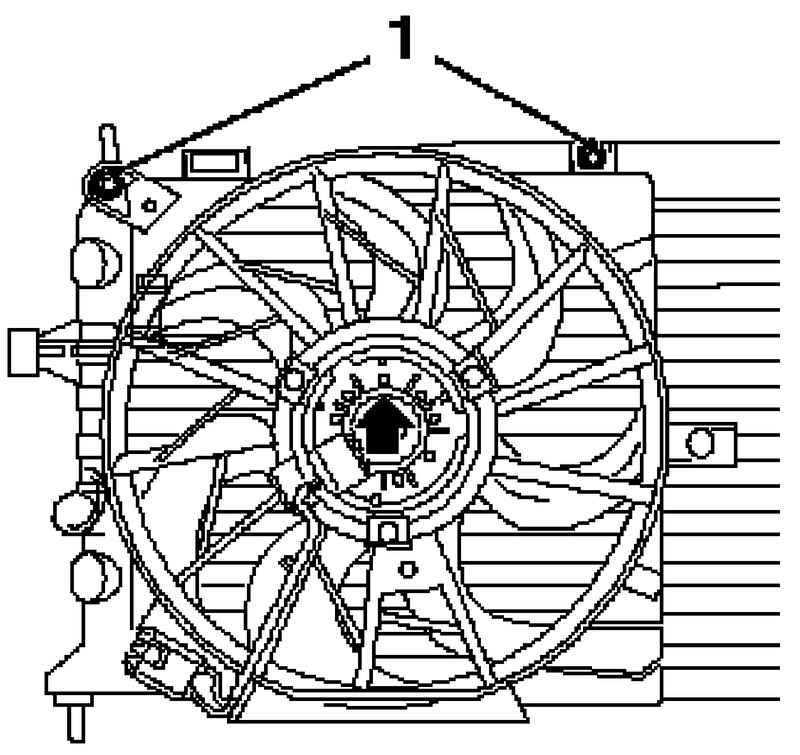

Рис. 2.258. Крепление вентилятора: 1 – болты крепления

Снимите вентилятор с автомобиля в направлении стрелки на рисунке 2.258.

Рис. 2.259. Верхний шланг радиатора: 1 – шланг

Отсоедините верхний шланг от радиатора, сняв хомут (рис. 2.259).

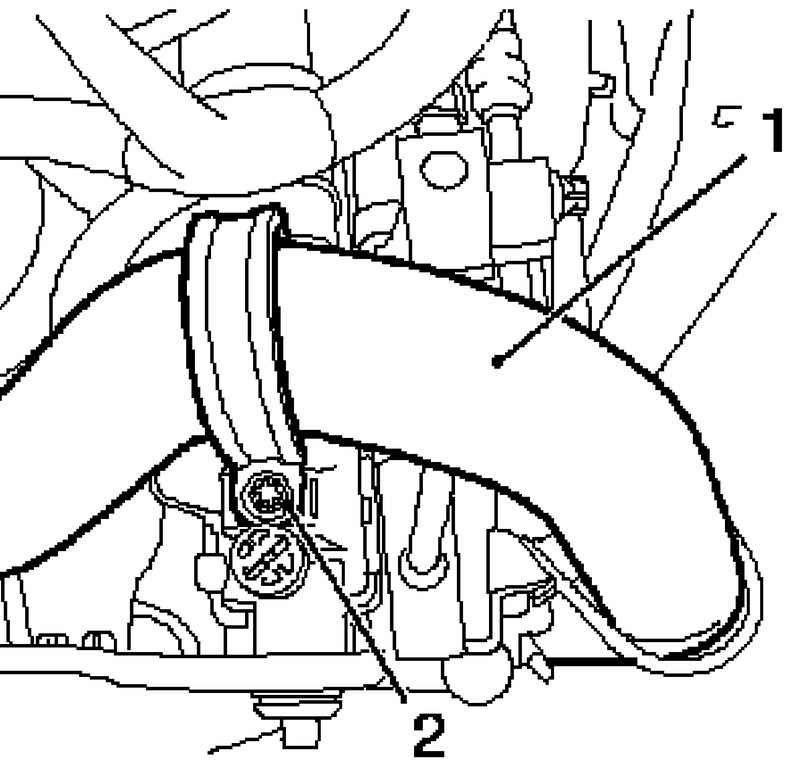

Рис. 2.260. Нижний шланг радиатора: 1 – шланг

Отсоедините нижний шланг от радиатора, сняв хомут (рис. 2.260).

Поднимите автомобиль наполовину.

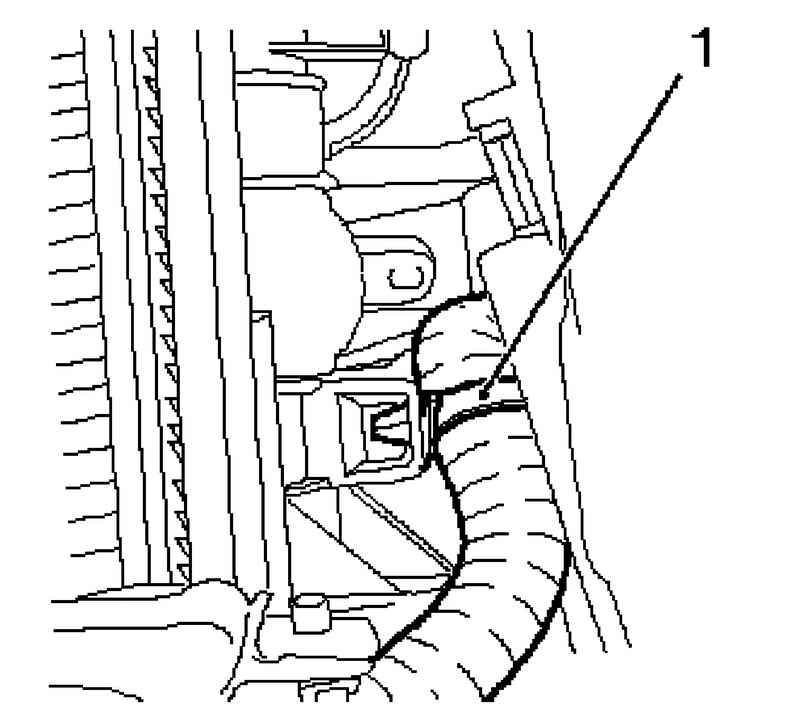

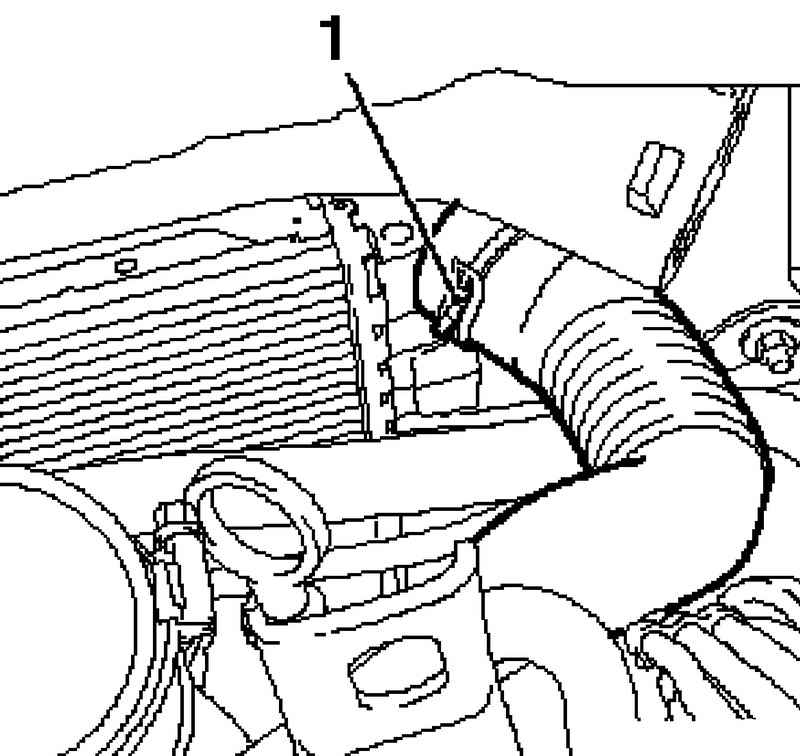

Рис. 2.261. Жгут проводов кондиционера: 1 – хомут

Отсоединить жгут проводов кондиционера от радиатора, сняв хомут кабеля (рис. 2.261).

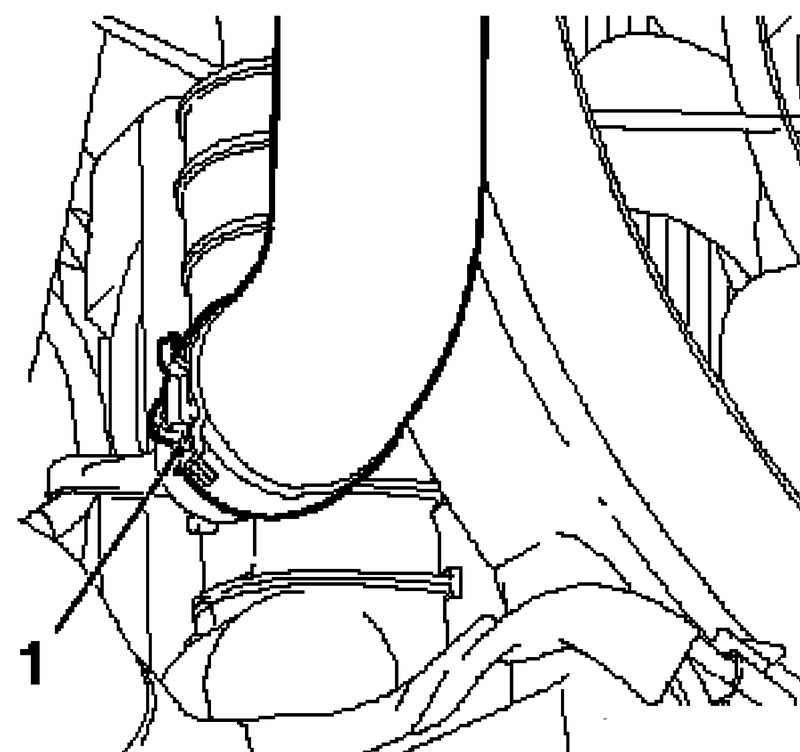

Рис. 2.262. Шланг воздуха наддува: 1 – шланг

Отсоедините шланг воздуха наддува от радиатора (рис. 2.262).

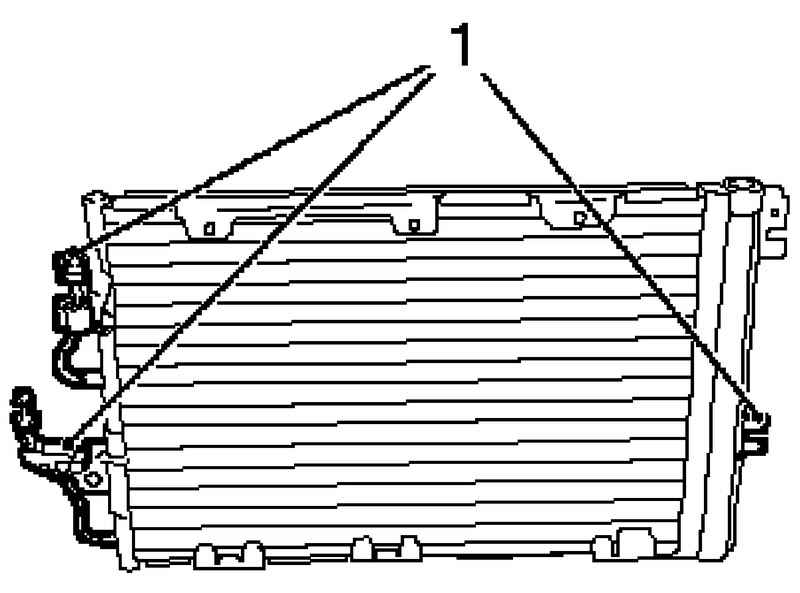

Рис. 2.263. Крепление конденсатора: 1 – болты крепления

Отсоедините конденсатор от радиатора, отвернув 3 болта крепления (рис. 2.263).

Подвесьте конденсатор с промежуточным охладителем.

Снимите 2 держателя радиатора с кронштейна.

Аккуратно снимите радиатор снизу.

ПРИМЕЧАНИЕ Следите за тем, чтобы не повредить пластины радиатора.

Установите радиатор снизу.

Установите 2 держателя радиатора в кронштейн.

Установить 2 держателя радиатора в кронштейне.

Отсоедините конденсатор с промежуточным охладителем.

Присоедините конденсатор к радиатору.

Затяните 3 болта крепления.

Присоедините шланг воздуха наддува к радиатору

Присоедините хомут и затяните болт.

Присоедините жгут проводов кондиционера к радиатору.

Присоедините хомут кабеля.

Опустите автомобиль наполовину

Присоедините нижний шланг радиатора к радиатору и закрепите хомутом.

Присоедините верхний шланг радиатора к радиатору и закрепите хомутом.

Установите корпус вентилятора.

Закрепите шланг охлаждающей жидкости в кронштейне.

Присоединить корпус вентилятора к радиатору и затяните два болта крепления.

Присоедините промежуточный охладитель к конденсатору и затяните два болта крепления.

Присоедините возвратный шланг охлаждающей жидкости от турбонагнетателя к радиатору и затяните хомут.

Закрепите возваратный шланг в кронштейне.

Присоедините датчик давления наддува.

Установите шланг воздуха наддува между воздуховодом наддува и промежуточным охладителем.

Поднимите автомобиль полностью.

Установите левый и правый кронштейны радиатора.

Затяните 4 болта крепления моментом 15 Н·м.

Присоедините жгут проводов вентилятора к корпусу вентилятора.

Присоедините хомут кабеля.

Закрепите разъем жгута проводов.

Опустите автомобиль наполовину.

Установите датчик наружной температуры в крепление

Присоедините шланг системы очистки фар высокого давления к резервуару.

Подключите быстроразъемную муфту.

Установите передний бампер.

Снимите 2 держателя радиатора с кронштейна.

Установите решетку радиатора.

Подключите аккумуляторную батарею.

Присоедините соединение с массой к выводу массы.

Залейте охлаждающую жидкостью и откорректируйте уровень охлаждающей жидкости.

Запрограммируйте временную память.

Закройте капот.
