2.6.3. Замена вспомогательного электродвигателя вентилятора (двигатели 2,0 л)

Снятие

Откройте капот.

Отсоедините аккумуляторную батарею.

Отсоедините соединение с массой от вывода массы.

Рис. 2.249. Снятие решетки радиатора: 1 – решетка; 2 – заклепки

Снимите решетку радиатора, отсоединив 4 заклепки (рис. 2.249).

Отсоедините от передней облицовки сверху.

Отсоедините 5 зажимов.

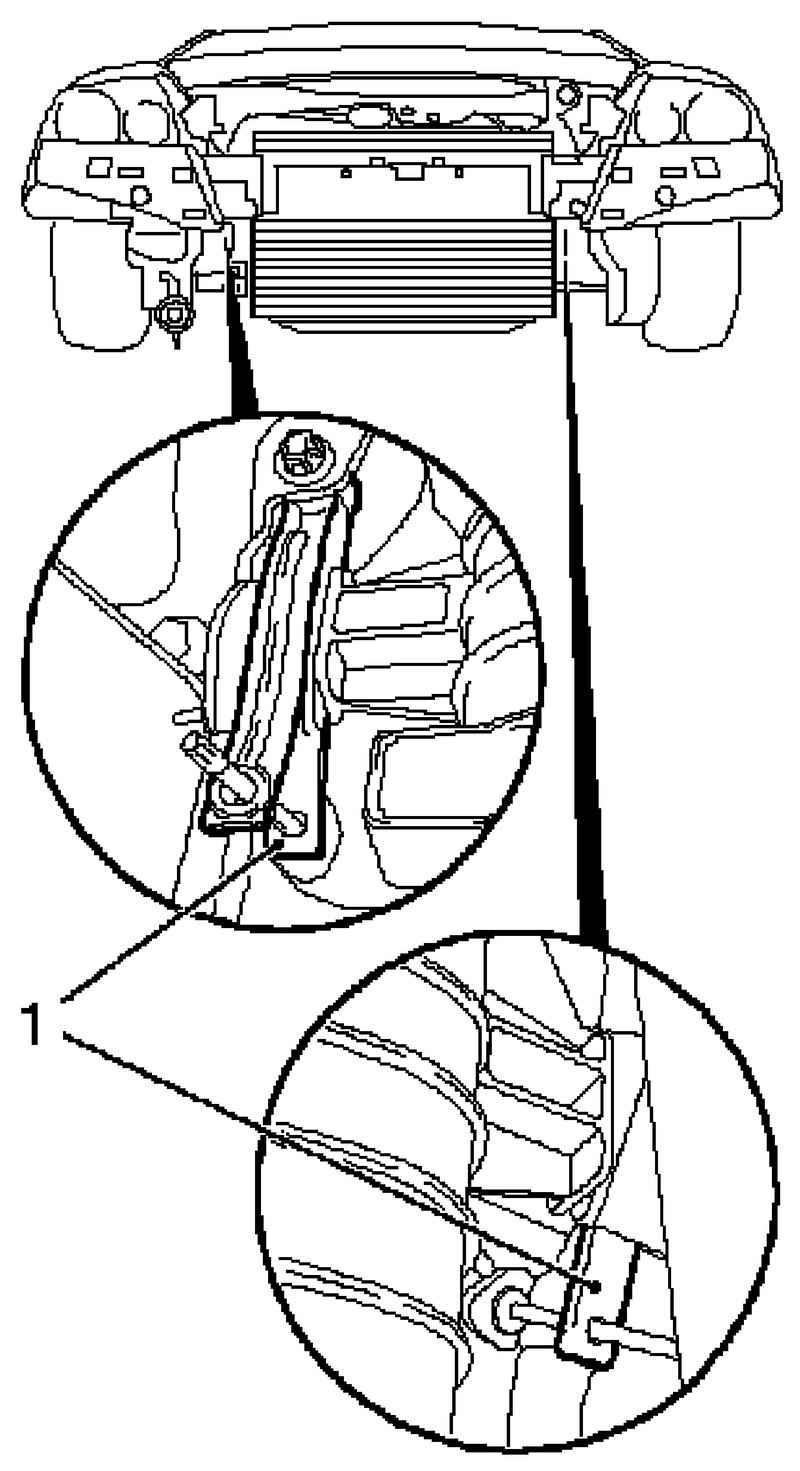

Рис. 2.250. Прикрепелние радиатора к верхним кронштейнам: 1 – кронштейны

Прикрепите радиатор к верхним кронштейнам (рис. 2.250).

Поднимите автомобиль наполовину.

Снимите 5 заклепок.

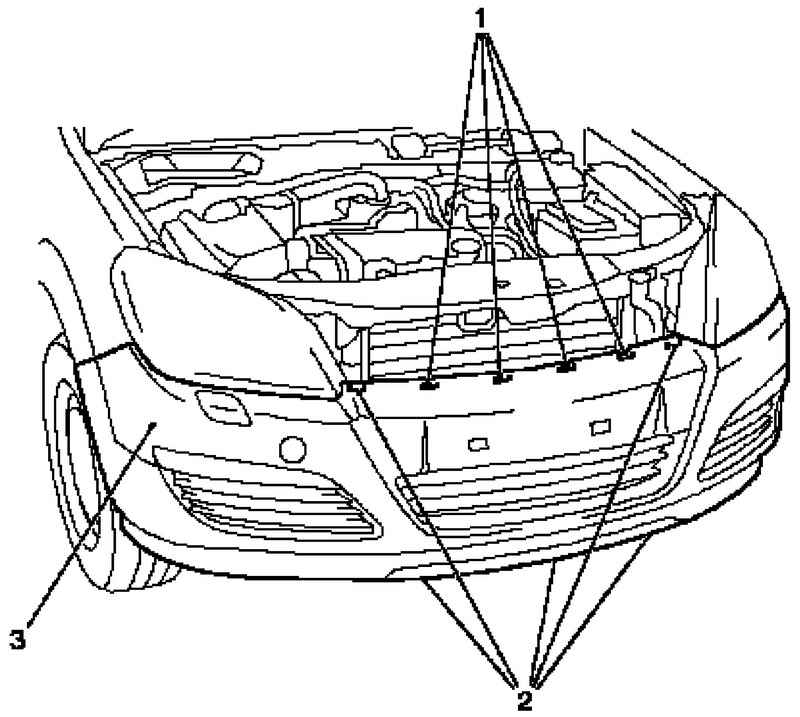

Рис. 2.251. Снятие решетки радиатора: 1 – зажимы; 2 – заклепки; 3 – бампер

Отсоедините 4 зажима и снимите передний бампер (рис. 2.251).

Поместите внизу контейнер для слива.

Отсоедините шланг системы очистки фар высокого давления от резервуара.

Отсоедините быстроразъемную муфту.

Соберите вытекающую жидкость.

Отсоедините и снимите датчик наружной температуры.

Снимите вспомогательный вентилятор, для этого отсоедините 5 хомутов кабеля и 2 реле.

Отсоедините разъем жгута проводов.

Отсоедините жгут проводов.

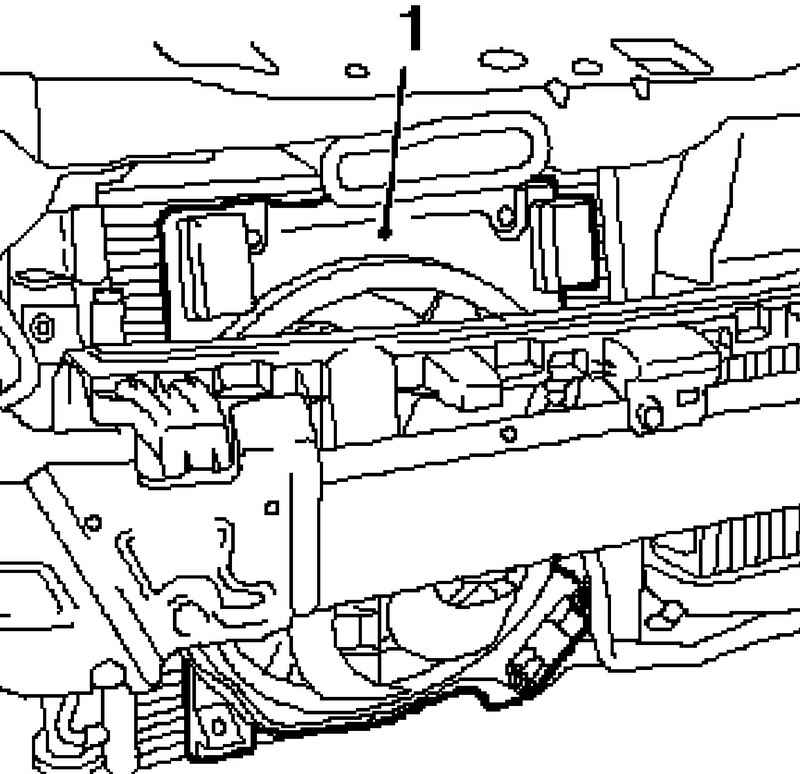

Рис. 2.252. Снятие вспомогательного вентилятора: 1 – вентилятор

Снимите вспомогательный вентилятор с кронштейна снизу.

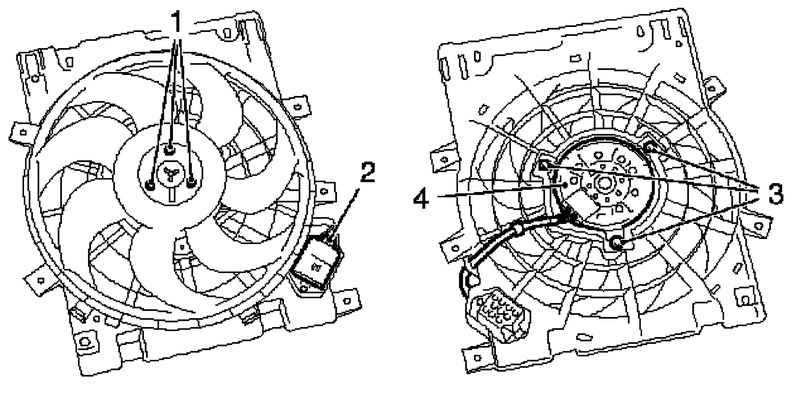

Рис. 2.253. Снятие электродвигателя: 1 – болты крепления; 2 – болт крепления разъема; 3 – болты крепления электровентилятора; 4 – электродвигатель вспомогательного вентилятора

Снимите электродвигатель вспомогательного вентилятора (рис. 2.253).

Отсоедините крыльчатку вентилятора от электродвигателя вентилятора.

Отверните 3 болта.

Отсоедините разъем жгута проводов от корпуса вспомогательного вентилятора.

Отверните болт.

Отсоедините электродвигатель вентилятора от корпуса вентилятора.

Отверните 3 болта.

Установка

Установите электродвигатель вентилятора.

Присоедините электродвигатель вентилятора к корпусу вентилятора.

Присоедините разъем жгута проводов к корпусу вентилятора.

Присоедините крыльчатку вентилятора к электродвигателю вентилятора.

Установите вспомогательный вентилятор.

Установите корпус вспомогательного вентилятора в кронштейн.

Присоедините жгут проводов.

Закрепите разъем жгута проводов.

Присоедините 5 хомутов кабеля.

Установите передний бампер.

Установите переднюю облицовку в кронштейн сбоку.

Закрепите датчик наружной температуры.

Присоедините шланг системы очистки фар высокого давления к резервуару.

Подключите быстроразъемную муфту.

Опустите автомобиль наполовину.

Снимите 2 держателя радиатора из кронштейна.

Установите решетку радиатора.

Закрепите в передней облицовке снизу.

Подключите аккумуляторную батарею.

Присоедините соединение с массой к выводу массы.

Закройте капот.
