1.6.15. Замена ламп

ВНИМАНИЕ Перед заменой лампы выключите зажигание и соответствующий выключатель. Новую лампу берите только за цоколь. Не берите лампу за стекло голыми руками, так как в противном случае на стекле остаются следы пальцев. Грязь оседает на рефлекторе и ухудшает его отражательную способность. Удалите следы прикосновения чистой неволокнистой тканью, пропитанной спиртом.

Сменную лампу подобирайте в соответствии с маркировкой на цоколе дефектной лампы. Не превышайте указанную мощность в ваттах.

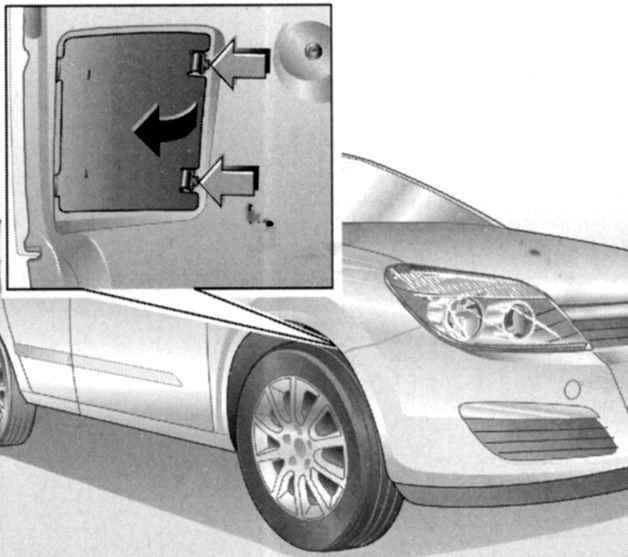

Рис. 1.278. Проемы в передней колесной нише

Замена крайних ламп переднего блока фар производится через проемы в передней колесной нише. Для этого поверните колеса в нужную сторону, освободите фиксатор и снимите крышку (рис. 1.278).

Рис. 1.279. Фары головного света

При регулировании фар установите на 0 соответствующий регулятор угла наклона фар.

Замена ламп ближнего света

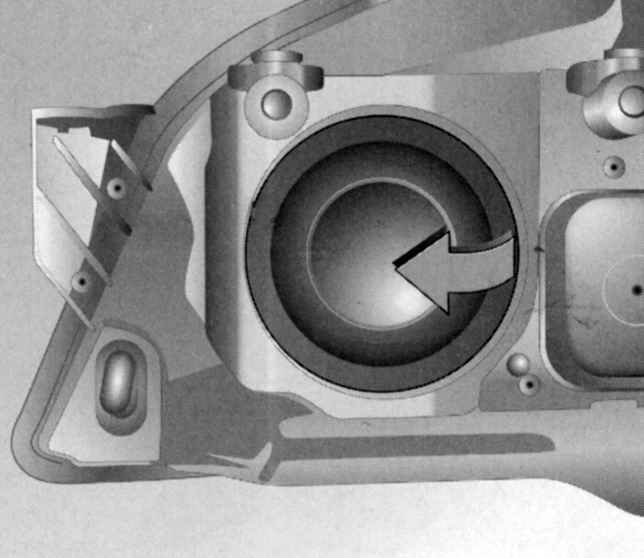

Рис. 1.280. Колпак фары

Снимите колпак фары (рис. 1.280).

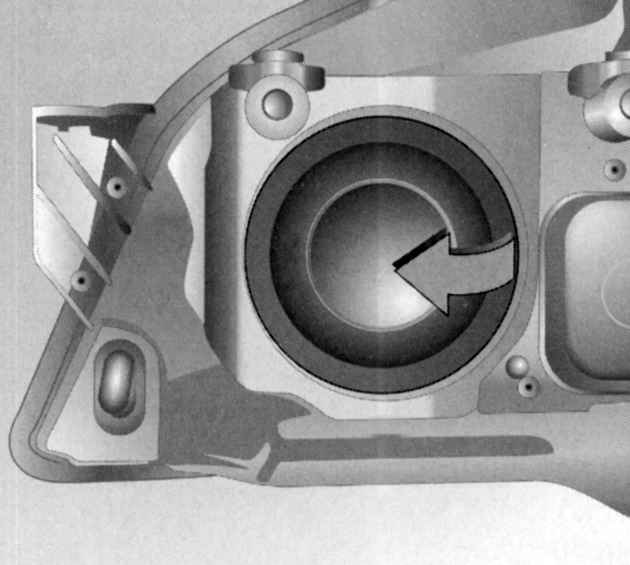

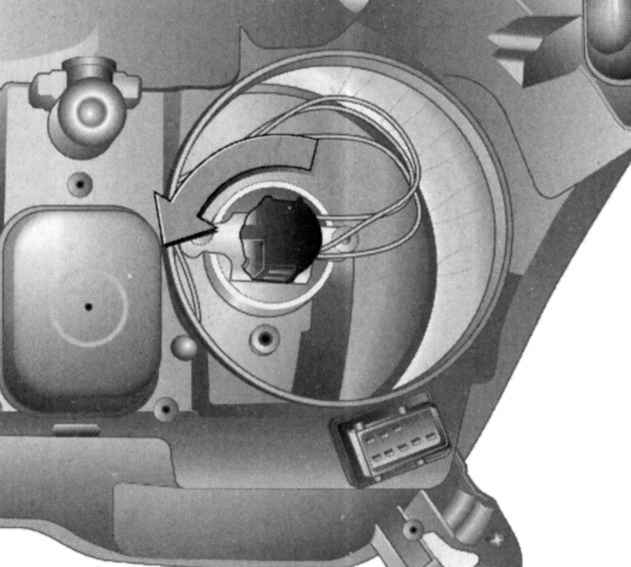

Рис. 1.281. Высвобождение держателя лампы

Поверните влево и освободите от фиксатора держатель лампы (рис. 1.281).

Рис. 1.282. Извлечение лампы из рефлктора

Выньте патрон лампы вместе с лампой из рефлектора (рис. 1.282).

Рис. 1.283. Снятие лампы с держателя

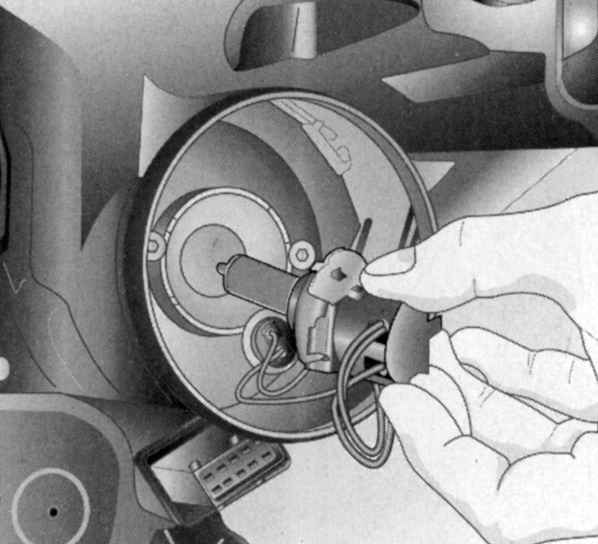

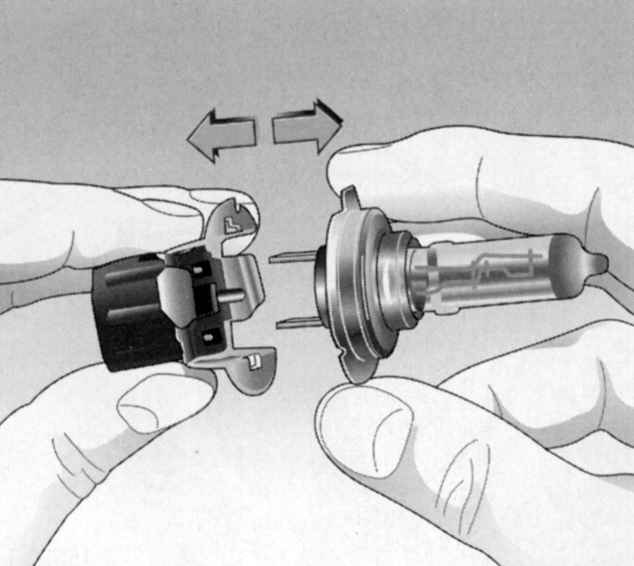

Снимите лампу с держателя (рис. 1.283).

Вставьте новую лампу в держатель, не прикасаясь при этом к ее колбе.

Вставьте держатель лампы таким образом, чтобы его фиксирующие выступы совпали с вырезами рефлектора.

Поверните держатель лампы вправо до упора.

Установите и закройте защитный колпак фары.

Установите крышку на проем в колесной нише и зафиксируйте ее.

Откройте капот.

Замена ламп дальнего света производится из моторного отделения.

При замене лампы с правой стороны снимите шланг с воздушного фильтра.

При замене лампы с левой стороны отсоедините разъем на коробке предохранителей.

Рис. 1.284. Колпак фары

Снимите колпак фары (рис. 1.284).

Отсоедините штекер от лампы.

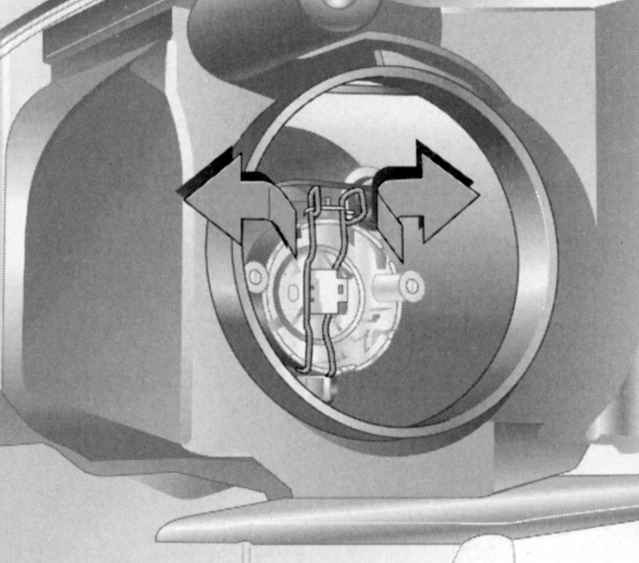

Освободите проволочную пружинную скобу, сдвинув вперед с удерживающих выступов, и поверните ее вниз.

Выньте лампу из патрона.

При установке новой лампы вставьте фиксирующие выступы в вырезы рефлектора, при этом не прикасайтесь к ее колбе.

Зафиксируйте пружинную проволочную скобу, вставьте штекер в лампу.

Установите и закройте защитный колпак фары.

После замены лампы с правой стороны установите и зафиксируйте шланг на воздушном фильтре.

Рис. 1.285. Штекер лампы

При замене лампы с левой стороны присоедините и зафиксируйте разъем на коробке предохранителей.

Откройте капот.

Замена ламп дальнего света производится из моторного отделения.

При замене лампы с правой стороны снимите шланг с воздушного фильтра.

При замене лампы с левой стороны отсоедините разъем на коробке предохранителей.

Рис. 1.286. Защитный колпак фары стояночного света

Снимите защитный колпак фары стояночного света (рис. 1.286).

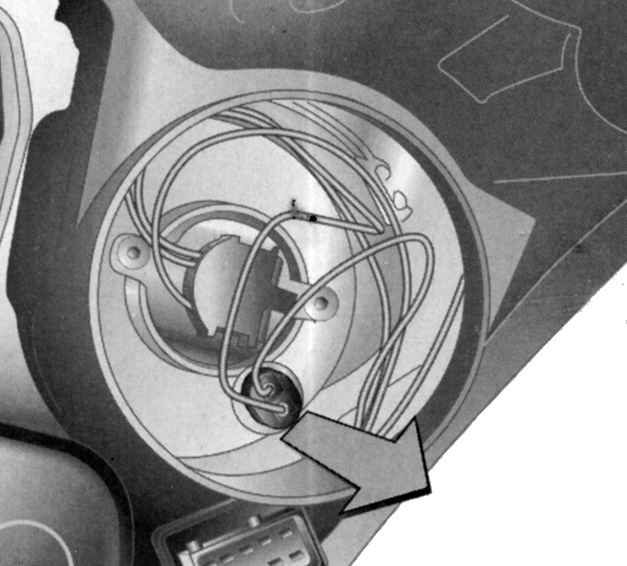

Рис. 1.287. Извлечение патрона лампы

Выньте из рефлектора патрон лампы стояночного огня (рис. 1.287).

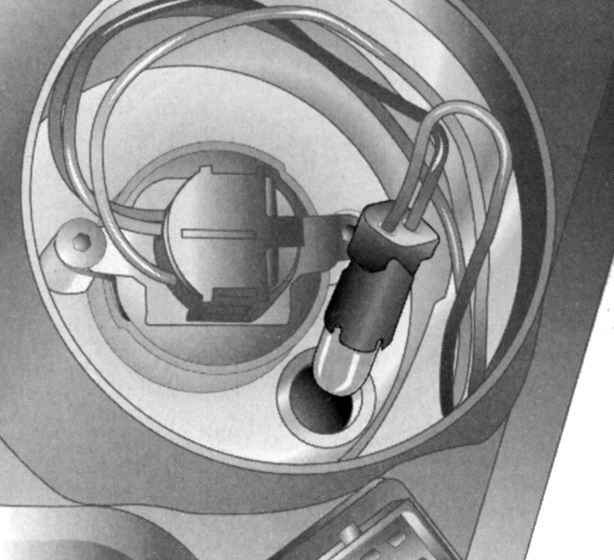

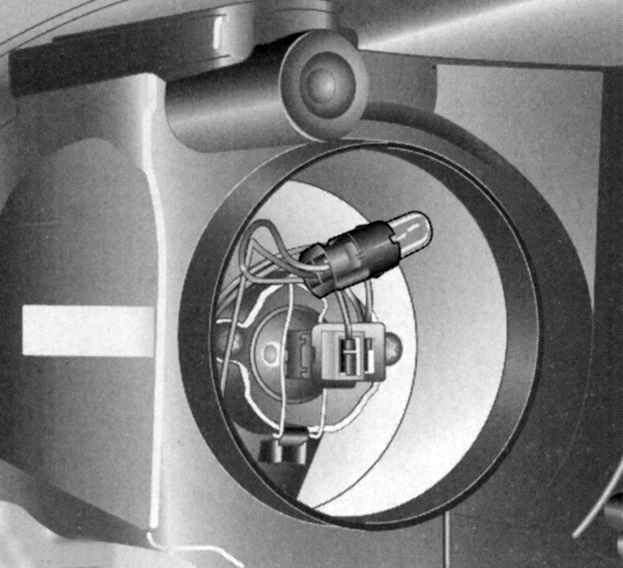

Рис. 1.288. Извлечение лампы

Выньте лампу из патрона (рис. 1.288).

Вставьте новую лампу, не прикасаясь при этом к ее колбе.

Вставьте патрон в рефлектор, установите и закройте защитный колпак фар.

После замены лампы с правой стороны установите и зафиксируйте шланг на воздушном фильтре.

При замене лампы с левой стороны присоедините и зафиксируйте разъем на коробке предохранителей.

Рис. 1.289. Фара ксенонового света

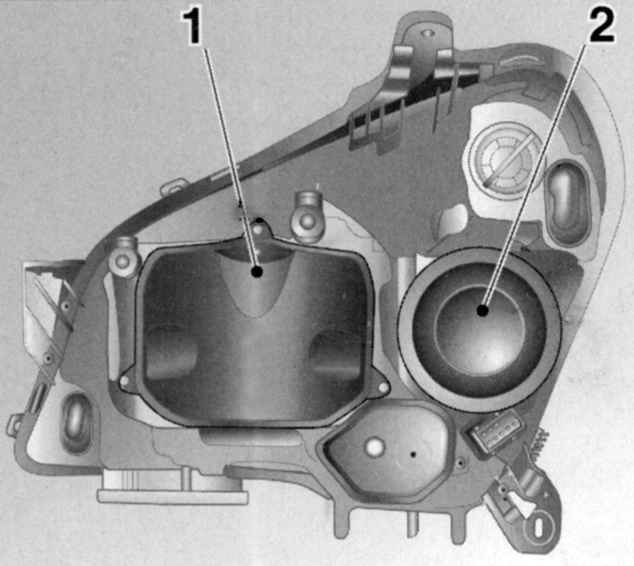

Фары ксенонового света состоят из группы ламп с раздельными системами ближнего света 1 (внутренние лампы) и дальнего света 2 (крайние лампы) (рис. 1.289).

ВНИМАНИЕ Ближний свет работает при очень высоком электрическом напряжении. Не прикасайтесь к разъемам – это опасно для жизни. Поручите замену ламп ксенонового света специалистам станции техобслуживания.

Замена ламп производится через проем в колесной нише. Для этого поверните колеса в нужную сторону, освободите фиксатор и снимите крышку (см. рис. 1.278).

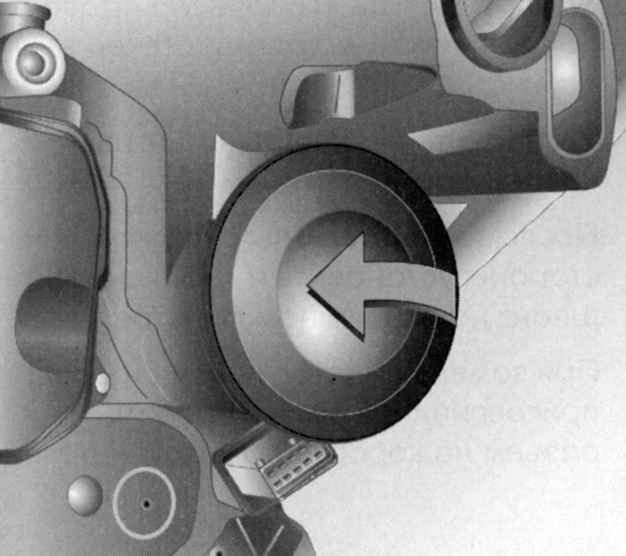

Рис. 1.290. Снятие колпака

Снимите колпак фары (рис. 1.290).

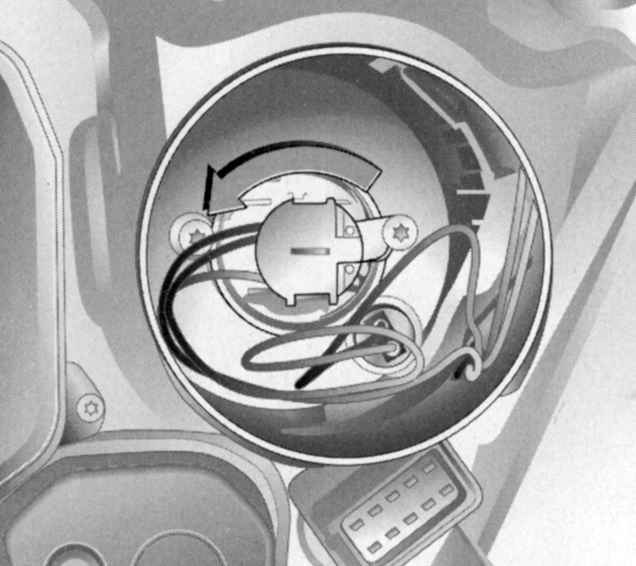

Рис. 1.291. Фиксатор держателя лампы

Поверните влево и освободите от фиксатора держатель лампы (рис. 1.291).

Рис. 1.292. Извлечение лампы с патроном

Выньте патрон вместе с лампой из рефлектора (рис. 1.292).

Рис. 1.293. Снятие лампы с держателя

Снимите лампу с держателя (рис. 1.293).

Вставьте новую лампу в держатель, не прикасаясь при этом к ее колбе.

Вставьте держатель лампы таким образом, чтобы его фиксирующие выступы совпали с вырезами рефлектора.

Поверните держатель лампы вправо до упора.

Установите и закройте защитный колпак фар.

Установите крышку на проем в колесной нише и зафиксируйте ее.

Откройте капот.

Замена ламп дальнего света производится из моторного отделения.

При замене лампы с правой стороны снимите шланг с воздушного фильтра.

При замене лампы с левой стороны отсоедините разъем на коробке предохранителей.

Рис. 1.294. Защитный колпак фары стояночного света

Снимите защитный колпак фары стояночного света (рис. 1.294).

Рис. 1.295. Извлечение патрона лампы

Выньте из рефлектора патрон лампы стояночного огня (рис. 1.295).

Рис. 1.296. Извлечение лампы

Выньте лампу из патрона (рис. 1.296).

Вставьте новую лампу, не прикасаясь при этом к ее колбе.

Вставьте патрон в рефлектор, установите и закройте защитный колпак фар.

После замены лампы с правой стороны установите и зафиксируйте шланг на воздушном фильтре.

При замене лампы с левой стороны присоедините и зафиксируйте ее.

Откройте капот.

Замена ламп дальнего света производится из моторного отделения.

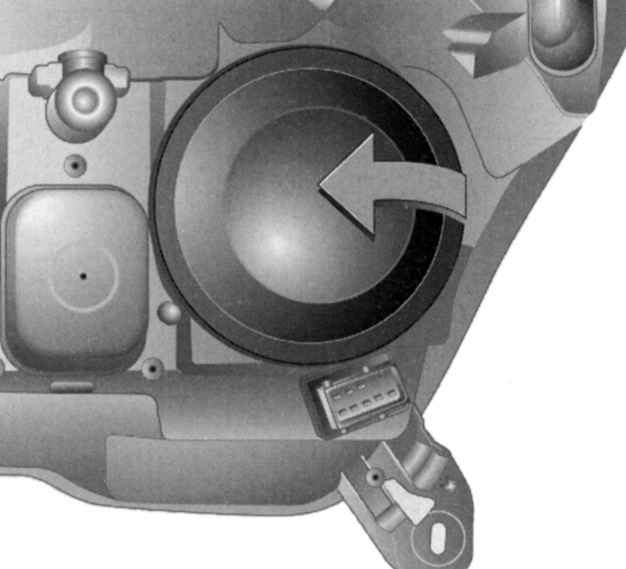

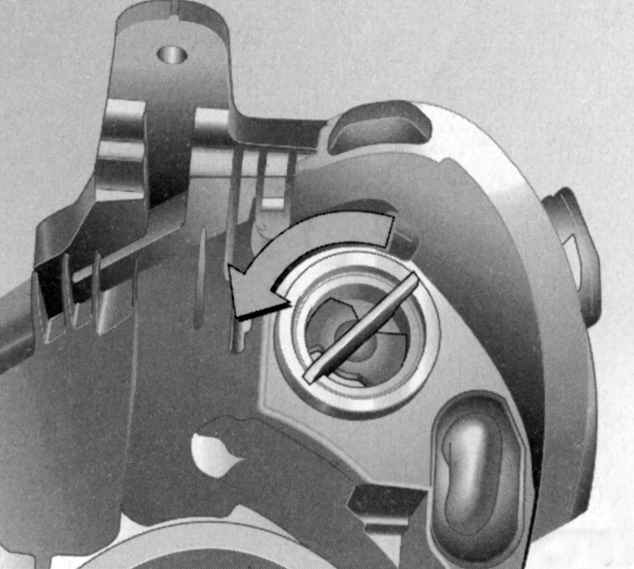

Рис. 1.297. Высвобождение патрона лампы

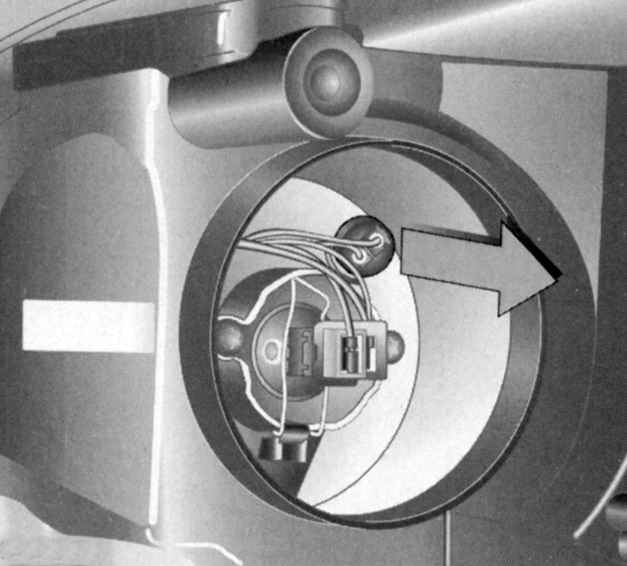

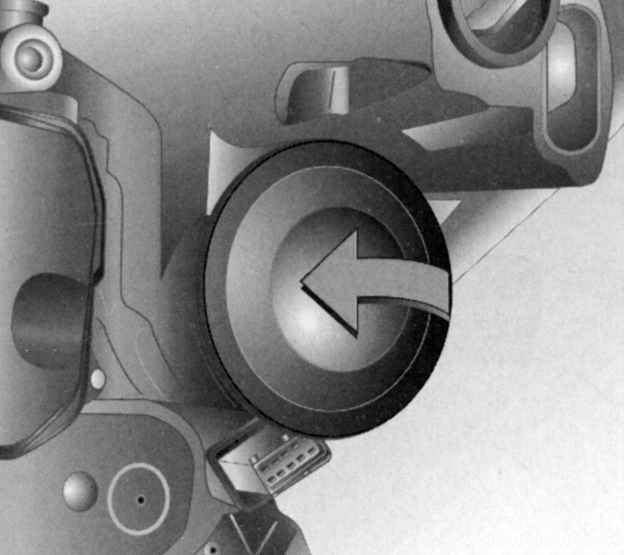

Поверните влево и освободите от фиксатора патрон лампы (рис. 1.297).

Рис. 1.298. Извлечение лампы

Слегка прижмите лампу в патрон, поверните влево и выньте ее рис. 1.298).

Вставьте новую лампу, не прикасаясь при этом к ее клобе.

Вставьте патрон лампы в рефлектор, поверните вправо и зафиксируйте его.

Установите крышку на проем в колесной нише и зафиксируйте ее.

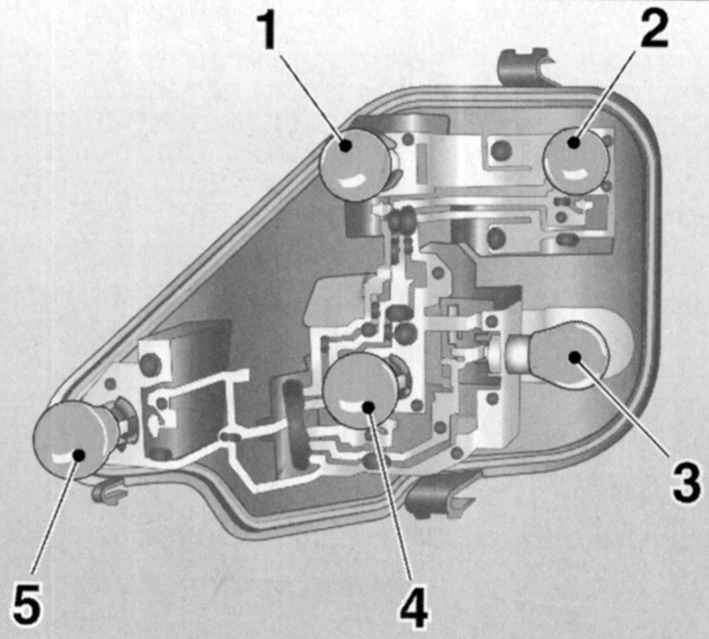

Рис. 1.299. Лапы заднего комбинированного фонаря: 1 – задний ход; 2 – указатель поворота; 3 – габаритный/тормозной огонь; 4 – габаритный огонь; 5 – задний противотуманный фонарь

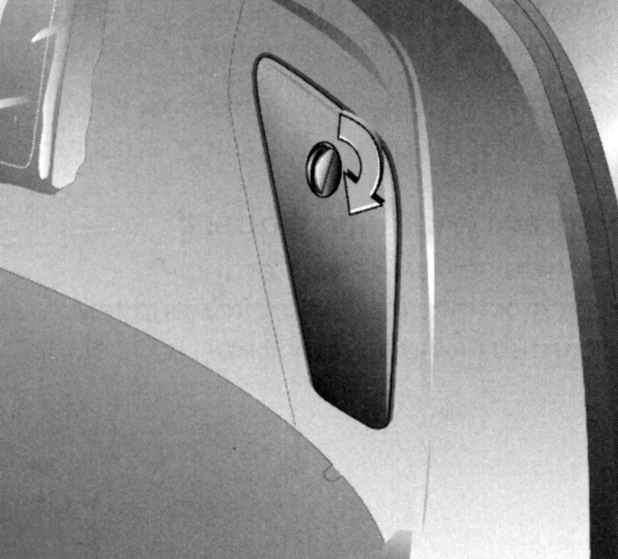

Рис. 1.300. Поворачивание фиксатора крышки

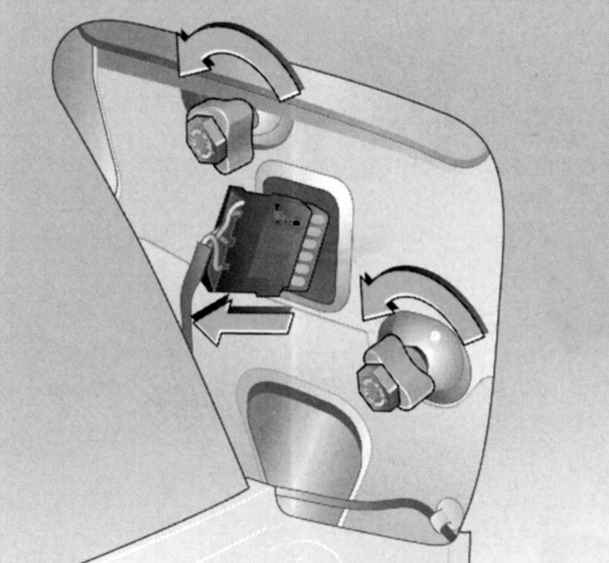

Для замены ламп на правой стороне поверните монетой фиксатор, как показано на рисунке 1.300, и откиньте крышку вниз.

Для замены ламп на левой стороне поверните оба фиксатора монетой и откиньте крышку вниз.

Рис. 1.301. Снятие штекера кабеля с держателя ламп

Снимите штекер кабеля с держателя ламп (рис. 1.301).

Придерживая корпус лампы снаружи, ослабьте крепежные гайки торцевым ключом для болтов колеса и открутите их рукой.

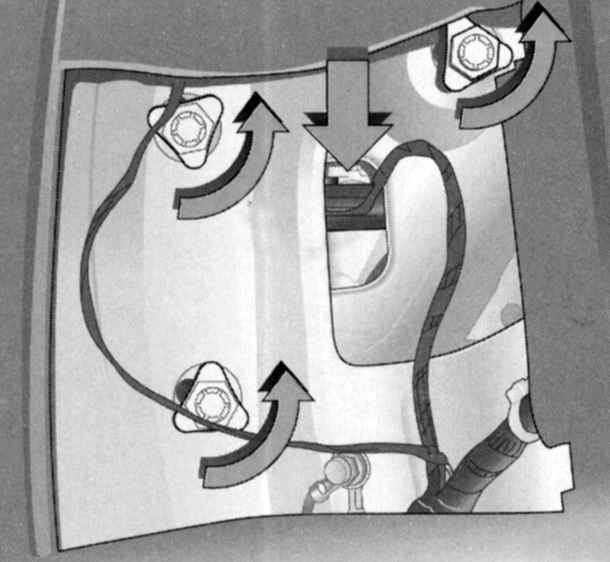

Рис. 1.302. Снятие корпуса ламп

Снимите корпус ламп, подав его назад (рис. 1.302).

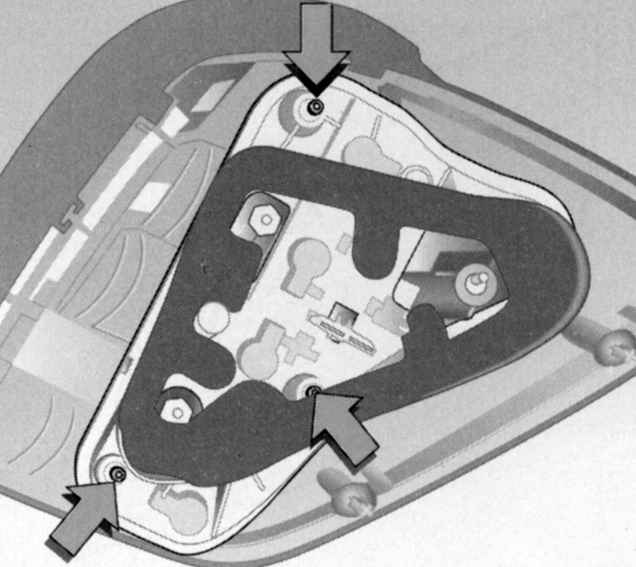

Рис. 1.303. Винты крепления держателя ламп

Открутите три винта отверткой (рис. 1.303).

Отожмите наружу язычки фиксаторов на наружной стороне держателя ламп и выньте его.

Выньте необходимую лампу из патрона.

Вставьте новую лампу, не прикасаясь к стеклянной колбе. Зафиксируйте держатель в корпусе ламп. Вставьте корпус ламп в кузов и от руки затяните гайки крепления. Вставьте на место штекер кабеля. Закройте и заприте крышку.

Чтобы убедиться в правильном функционировании задних фонарей:

– включите зажигание;

– нажмите педаль тормоза;

– включите стояночный свет.

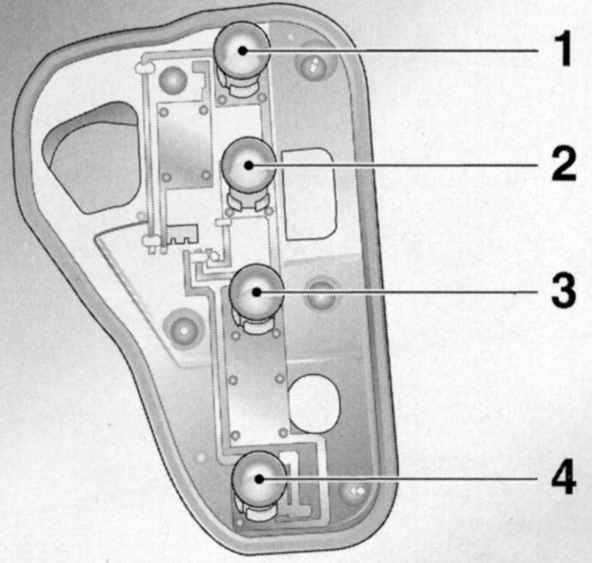

Рис. 1.304. Лапы заднего комбинированного фонаря: 1 – лампы габаритного/тормозного огня; 2 – лампа указателя поворота; 3 – лампа заднего хода; 4 – задний противотуманный фонарь

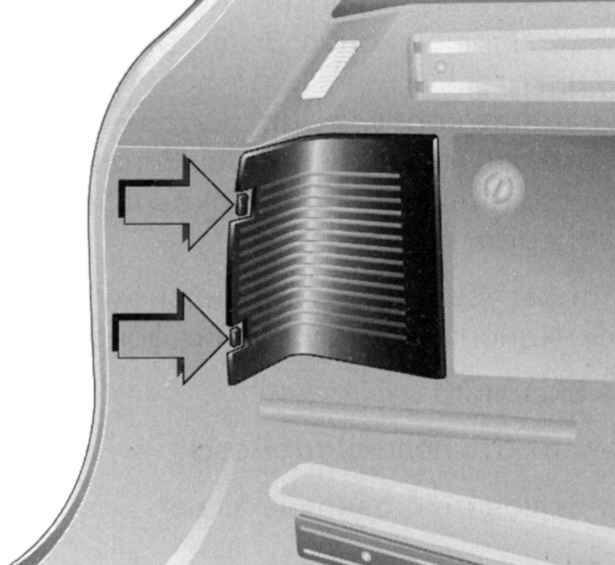

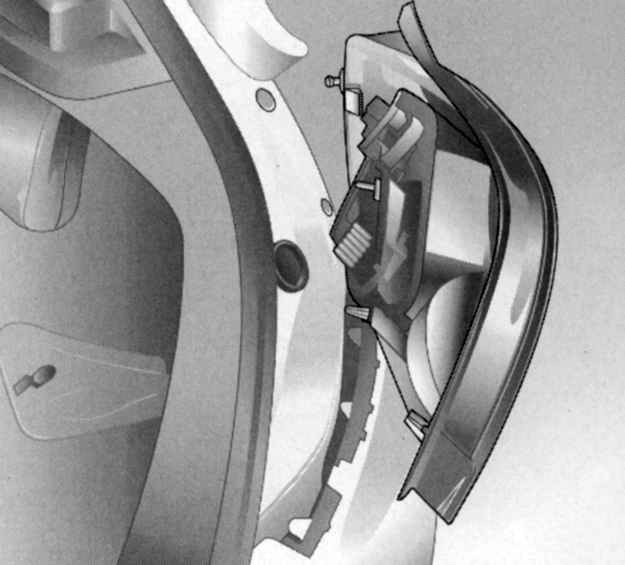

Рис. 1.305. Снятие крышки комбинированного фонаря

Разблокируйте крышку нажатием язычков фиксаторов и выньте ее (рис. 1.305).

Снимите штекер кабеля с держателя ламп.

Рис. 1.306. Снятие корпуса ламп

Придерживая корпус ламп снаружи, открутите крепежные гайки и снимите его, подав назад (рис. 1.306).

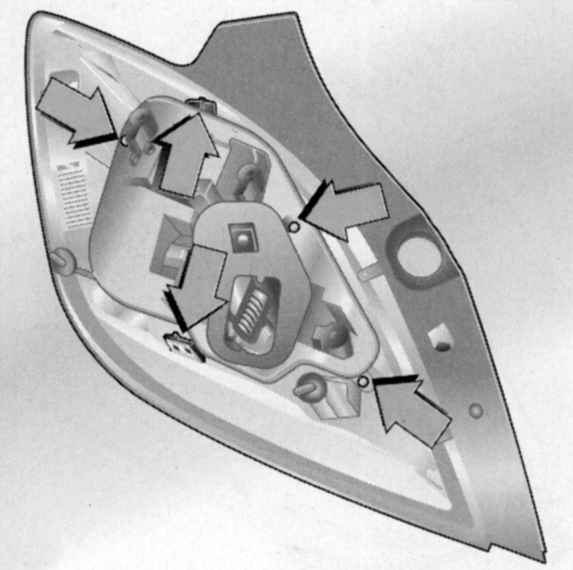

Открутите три винта отверткой и снимите держатель ламп.

Рис. 1.307. Винты крепления держателя ламп

Выньте необходимую лампу из патрона.

Вставьте новую лампу, не прикасаясь к стеклянной колбе. Вставьте держатель в корпус ламп и закрепите его болтами. Вставьте корпус ламп в кузов и от руки затяните гайки крепления. Заблокируйте штекерный разъем проводов. Закройте и заприте крышку.

Чтобы убедиться в правильном функционировании задних фонарей:

– включите зажигание;

– нажмите педаль тормоза;

– включите стояночный свет.

Рис. 1.308. Разблокировка пружины держателя корпуса лампы

Вставьте отвертку, как показано на рисунке 1.308.

Нажмите и разблокируйте пружину держателя.

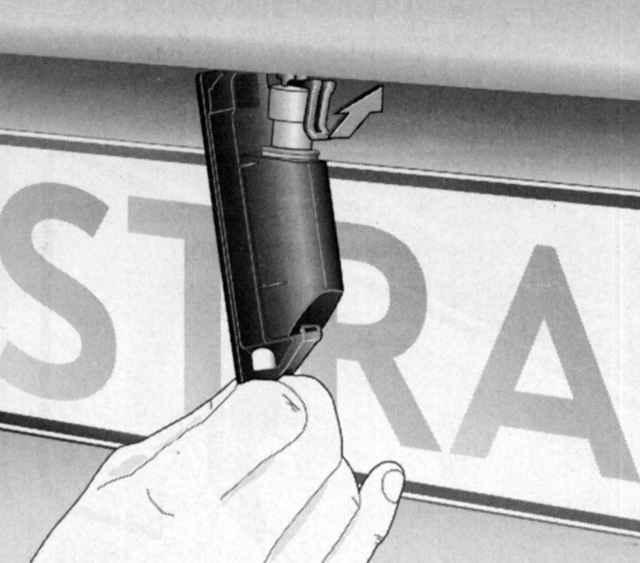

Рис. 1.309. Извлечение корпуса лампы

Выньте корпус лампы (рис. 1.309).

ПРИМЕЧАНИЕ Не вытягивайте корпус за кабель.

Приподнимите накладку и снимите штекер с держателя лампы.

Поверните патрон лампы влево и отсоедините его.

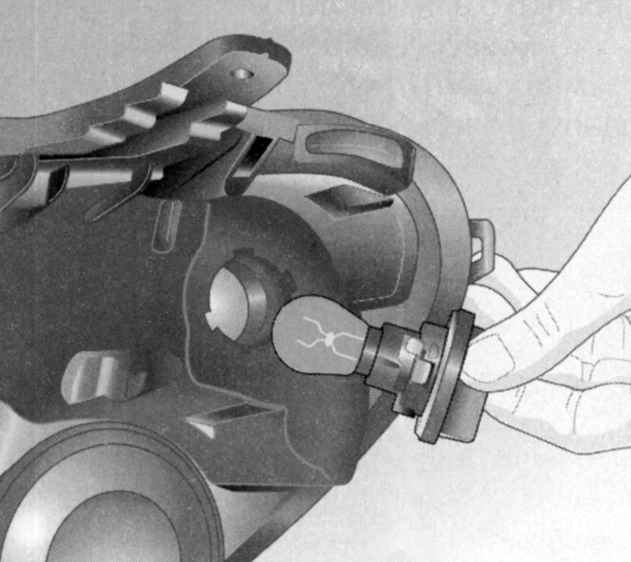

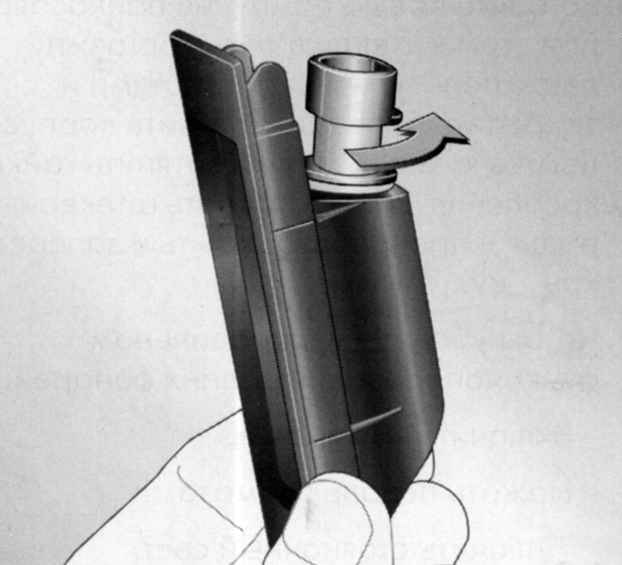

Рис. 1.310. Извлечение лампы

Выньте лампу из патрона (рис. 1.310).

Вставьте новую лампу, не прикасаясь при этом к ее колбе.

Вставьте патрон в корпус лампы и зафиксируйте его поворотом вправо.

Вставьте штекер в патрон лампы.

Вставьте и зафиксируйте корпус.

Чтобы обесточить светильник, перед его демонтажом закройте двери.

Рис. 1.311. Снятие рассеивателя

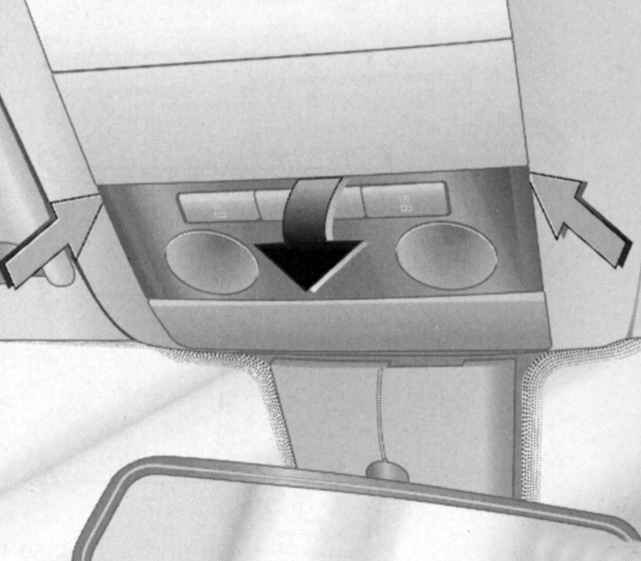

Освободите рассеиватель, захватив его руками в указанных на рисунке 1.311 местах, слегка отклоните вниз и вытяните наискось назад.

Выньте лампу из патрона.

Вставьте новую лампу, не прикасаясь при этом к ее колбе.

Установите и зафиксируйте стекло рассеивателя.

Чтобы обесточить светильник, перед его демонтажом закройте двери или удерживайте нажатым концевой выключатель.

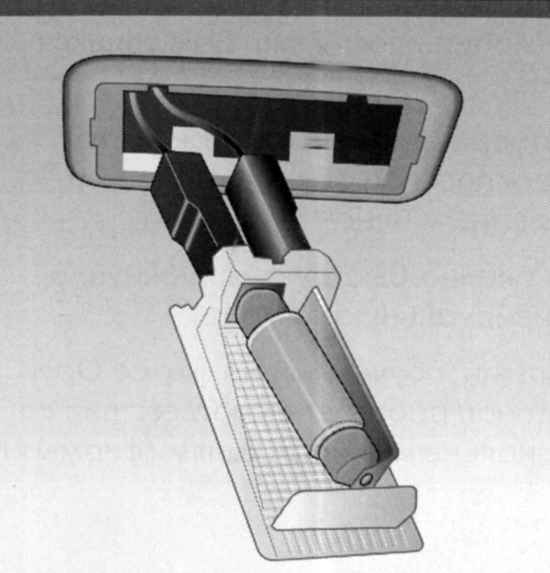

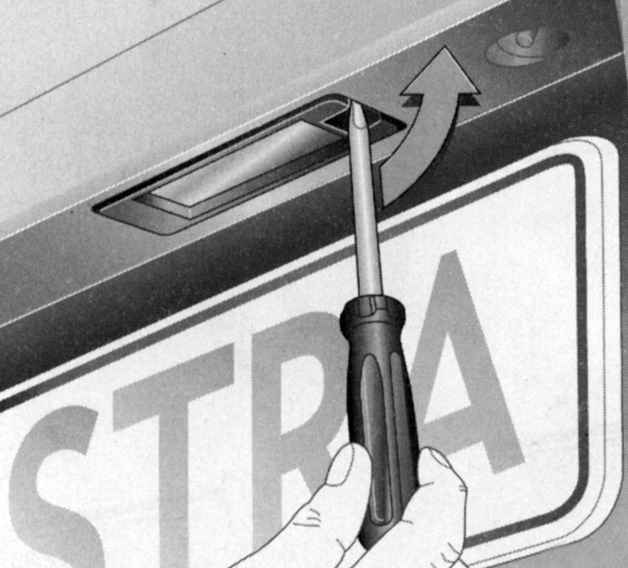

Рис. 1.312. Извлечение светильника

Освободите и выньте светильник с помощью отвертки (рис. 1.312).

Слегка надавите лампу в направлении пружинной клеммы и выньте ее.

Вставьте новую лампу, не прикасаясь при этом к ее колбе.

Вставьте лампу в отверстие и зафиксируйте светильник.
