8.12. Стартер замена щеток

Стартер без редуктора

1. Снимите стартер и тяговое реле.

2. Снимите задний уплотнитель (фото).

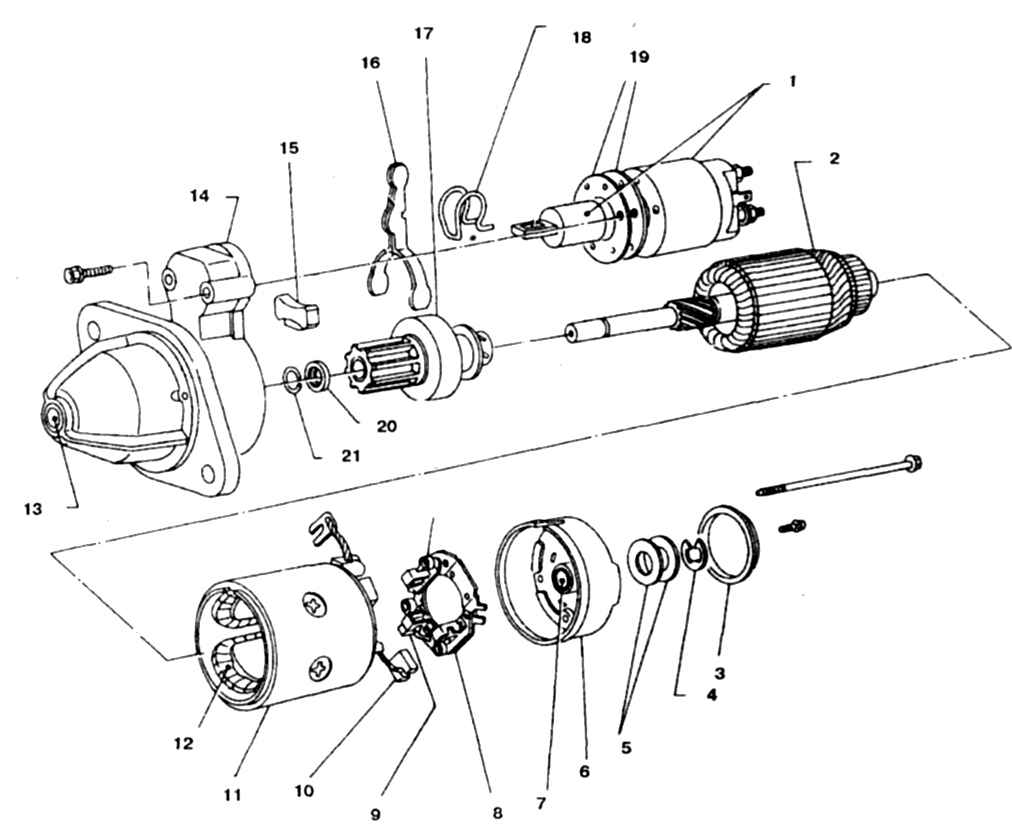

11.2б Детали стартера (без редуктора) заднеприводных автомобилей с 4цилиндровым двигателем 1. Тяговое реле 2. Якорь 3. Уплотнитель 4. Стопорная шайба 5. Упорная шайба 6. Задняя крышка 7. Задняя втулка 8. Щеткодержатель 9. Щетка () 10. Щетка (+) 11. Ярмо

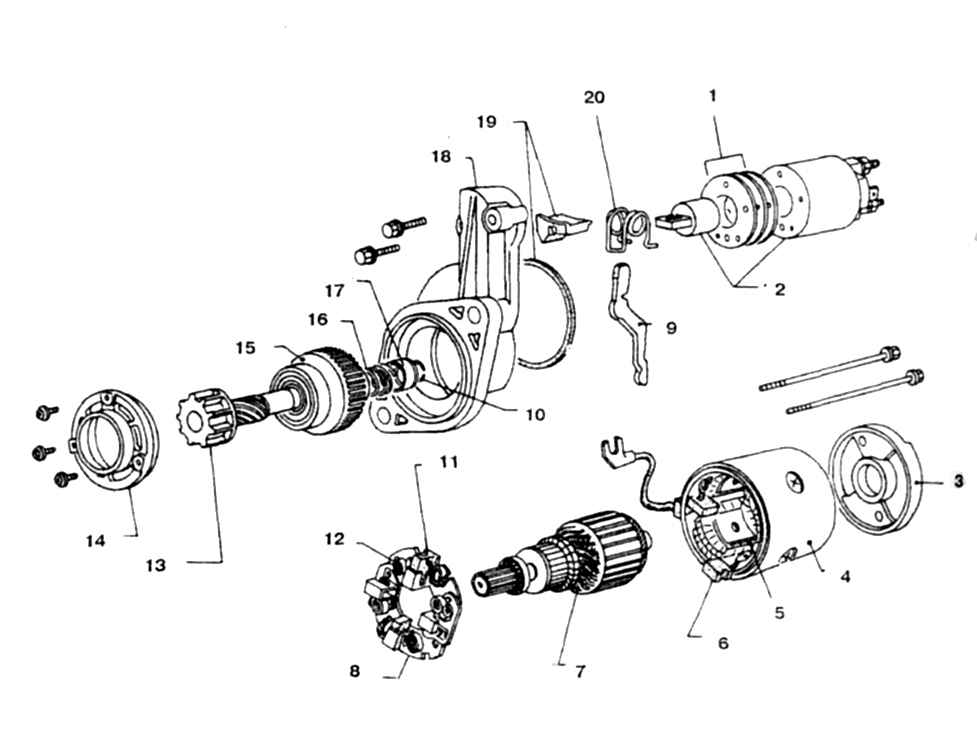

11.2в Детали стартера (без редуктора) полноприводных автомобилей с 4цилиндровым двигателем 1. Регулировочные прокладки (толщина 0,5 или 0,8 мм) 2. Тяговое реле 3. Задняя крышка 4. Ярмо 5. Обмотка возбуждения 6. Щетка (+) 7. Якорь 8. Щеткодержатель 9. Рыч

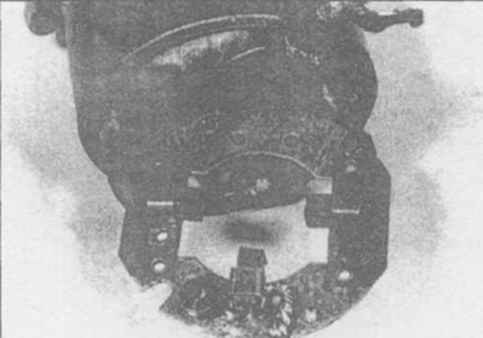

11.6 Щеткодержатель стартере

11.12 Отведите пружины и достаньте щетки 1. Щеткодержатель 2. Крючок 3. Щетка

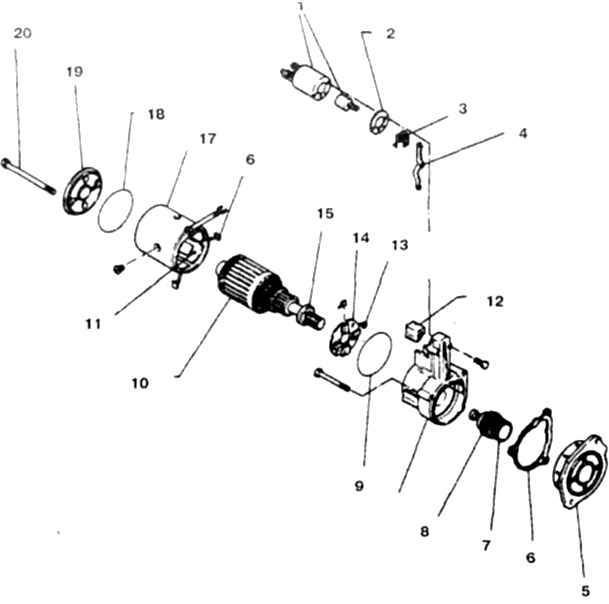

11.9а Детали стартера (с редуктором) автомобилей с 4цилиндровым двигателем 1. Тяговое реле 2. Регулировочная прокладка (уплотнитель) 3. Пружина 4. Рычаг 5. Передняя крышка 6. Корпус редуктора 7. Прокладка 8. Ведущая шестерня 9,18. Кольцо 10. Якорь 11. О

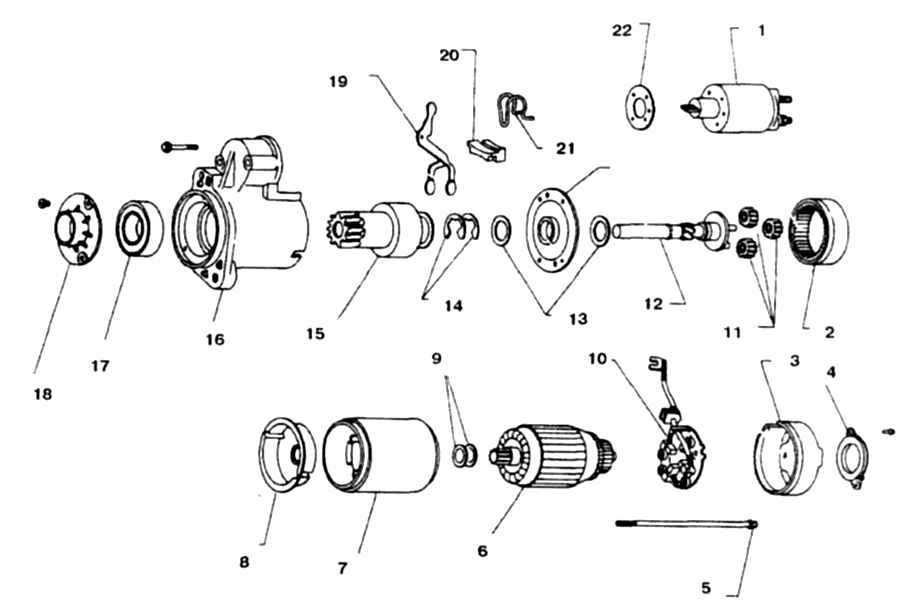

11.9б Детали стартера (с редукторам) автомобилей с двигателем V6 1. Тяговое реле 2.Орбитальная шестерня 3. Задняя крышка 4. Уплотнитель 5. Болт 6. Якорь 7. Ярмо 8. Перегородка 9. Шайбы 10. Щеткодержатель 11. Планетарные шестерни 12. Ведущая шестерня 13. Ш

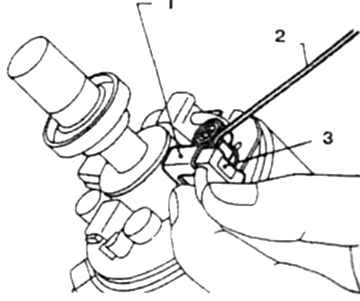

14.4 Фиксация щеток отрезком проволоки

3. Достаньте стопорное кольцо и упорную шайбу.

4. На задней крышке отверните два винта щеткодержателя.

5. Выверните стяжные болты и снимите заднюю крышку.

6. Достаньте щеткодержатель (фото), отведите пружины и достаньте щетки. Если высота щеток меньше 12 мм, то отпаяйте их и припаяйте новые.

7. Соберите стартер в обратном порядке.

Стартер с редуктором

8. Снимите стартер и тяговое реле.

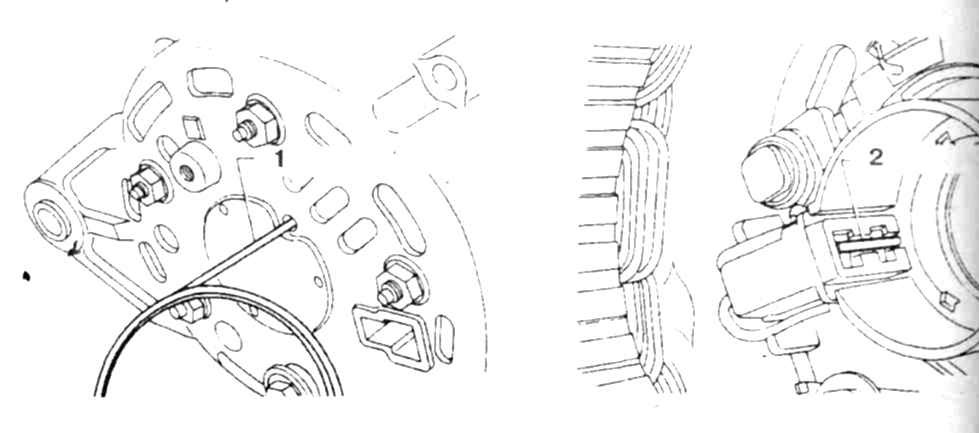

9. Выверните стяжные болты (фото).

10. Снимите заднюю крышку, не повредив кольца.

11. Отделите от крышки ярмо в сборе с якорем и щеткодержателем.

12. Отведите пружины и достаньте щетки из щеткодержателя (фото), отпаяйте и припаяйте новые (если высота щеток меньше нормы).

13. Соберите стартер в обратном порядке.
