7.14. Система впрыска топлива – регулировки Система предварительного впрыска (TBI)

Проверка и регулировка повышенных оборотов холостого хода

1. Прогрейте двигатель.

2. Убедитесь, что установочная метка кулачка находится напротив центра валика тяги кулачка. В противном случае отрегулируйте вращая винт S1. Если отрегулировать не удается, то замените термоэлемент (фото).

3. Проверьте зазор G между валиком тяги и кулачком (фото). При необходимости отрегулируйте зазор вращением винта S2.

Корректор холостого хода кондиционера (FICD система) проверка и регулировка

4. Прогрейте двигатель.

5. Проверьте обороты холостого хода.

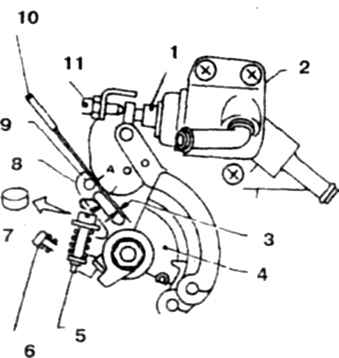

14.3 Регулировка повышенных оборотов холостого хода на корпусе заслонки 1. Термоэлемент 2. Корпус подогревателя 3. Зазор G 4. Рычаг дроссельной заслонки 5. Регулировочный винт S2 6. Регулировочный винт дроссельной заслонки 7. Снимите колпачок 8. Тяга ку

6. Включите кондиционер и проверьте обороты холостого хода.

7. При необходимости отрегулируйте вращением винта (фото).

8. В случае отказа клапана корректора холостого хода выполните следующие проверки (фото).

а). Отсоедините 8штырьковый разъем.

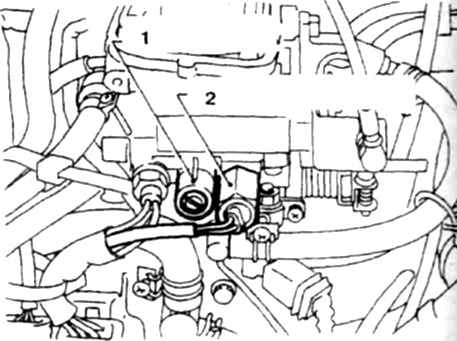

14.7 Регулировка оборотов холостого хода при включении кондиционера 1. Регулировочный винт 2. Клапан корректора холостого хода

б). Включите зажигание, переведите выключатель кондиционера в рабочее состояние и проверьте наличие напряжения на выводах разъема (фото),

в). Проверьте целостность обмотки клапана.

Пневмоамортизатор проверка и регулировка

10. Прогрейте двигатель. Проверьте обороты холостого хода, при необходимости отрегулируйте.

11. Поверните заслонку от руки так, чтобы шток пневмоамортизатора коснулся регулировочного винта хода штока и проверьте обороты двигателя (фото).

12. При необходимости отрегулируйте обороты вращением регулировочного винта.

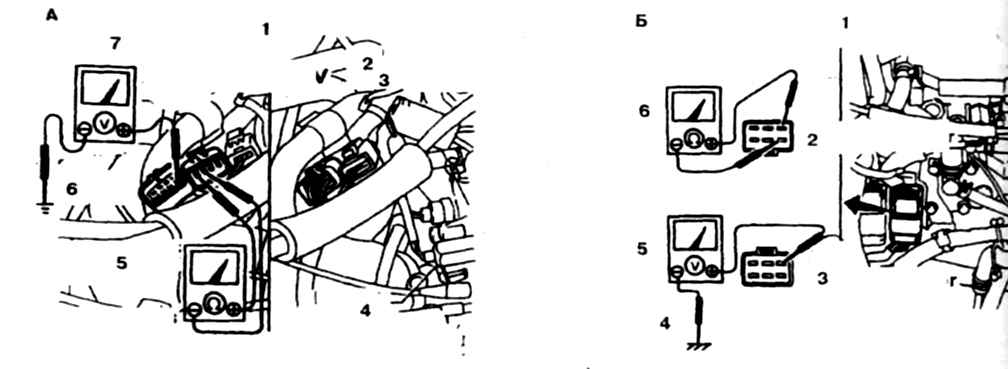

14.8 Проверка клапана корректора на двигателе V6 (А) и на 4-цилиндровом двигателе (В) А 1,4. Клапан корректора 2J3. При включенных зажигании и кондиционере 5. Проверка цепи обмотки клапана Б. Соединение с массой 7. Поверка напряжения Б 1. Клапан корректор

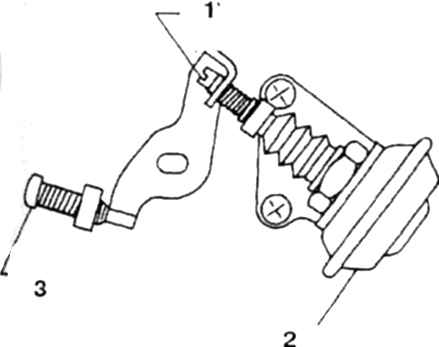

14.11 Регулировка пневмоамортизатора 1. Регулировочный винт пневмоамортизатора 2. Пневмоамортизатор 3. Регулировочный винт дроссельной заслонки

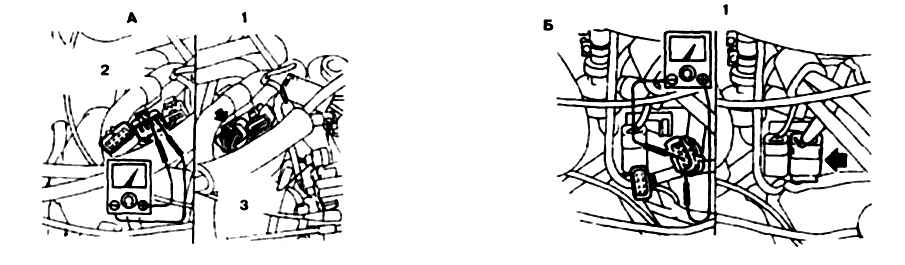

14.13 Проверка клапана повышенных оборотов холостого хода на двигателе V6 (А) и на 4-цилиндровом двигателе (В) А 1,3. Клапан 2. Проверка цепи обмотки клапана В 1. Клапан

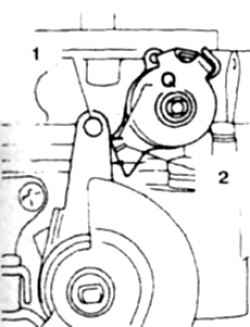

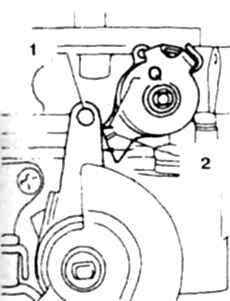

14.17 Метка Q должна находиться напротив центра ролика 1. Ролик

14.18 Регулировочный винт кулачка (А) и контргайка

14.19а Зазор G между роликом и кулачком 1. Ролик 2. Кулачок

Проверка клапана повышенных оборотов холостого хода

13. Отсоедините 8штырьковый разъем (фото) и проверьте цепь обмотки клапана.

14. Если обнаружен разрыв, то замените клапан. Новый клапан затяните & заданным моментом, заменив прокладку

Система прямого впрыска

Система повышенных оборотов холостого хода проверка и регулировка (двигатель K24J)

15. Прогрейте двигатель.

16. Остановите двигатель и снимите воздушный фильтр.

17. Убедитесь, что установочная метка (Q) находится напротив центра ролика {фото).

18. Отрегулируйте кулачок, вращая винт пока верхний край кулачка не установится напротив центра ролика (фото).

19. Проверьте зазор G между роликом и кулачком (фото). При необходимости отрегулируйте зазор вращением винта В.

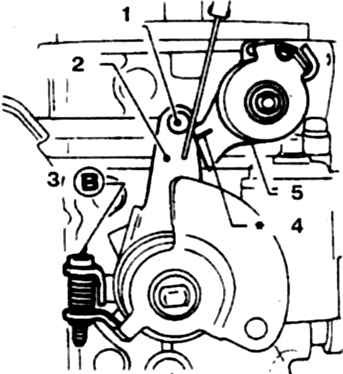

14.196 Регулировка дроссельной заслонки 1. Ролик 2. Тяга 3. Винт В 4. Эта метка предназначена для иной цели (не для регулировки) 5. Кулачок
