4.17. Масляный насос - снятие, проверка и установка

Снятие

1. Снимите зубчатый ремень, шкив и поддон.

2. Отверните болты и снимите маслоприемник.

3. Отверните болты масляного насоса и снимите насос, сместив ударами через деревянную болванку (фото).

4. Очистите насос.

Проверка

5. Снимите крышку и промойте все детали в растворителе. Отверните заглушку и достаньте редукционный клапан (фото).

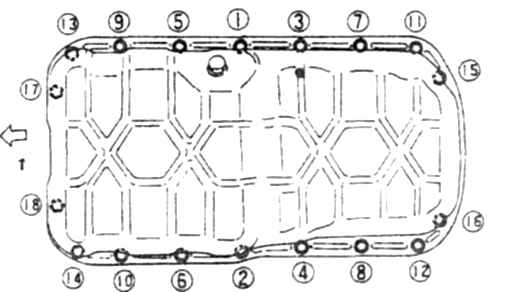

16.18 Порядок затягивания болтов поддона

1. К передней части двигателя

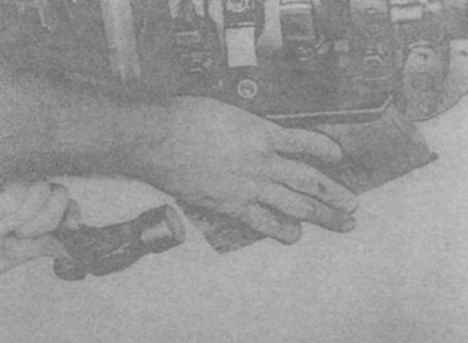

17.3б Снятие масляного насоса

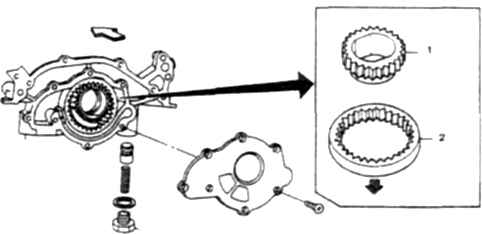

17.5 Детали масляного насоса

1. Внутренняя шестерня

2. Наружная шестерня

6. Проверьте зазоры насоса (фото). Если один из зазоров отличается от нормы, то замените пару шестерен или насос.

7. Заполните полость наоса техническим вазелином и соберите насос.

Установка

8. Смажьте герметиком разъемную плоскость насоса.

9. Установите все детали в обратном порядке, заменив все прокладки и уплотнители (фото).

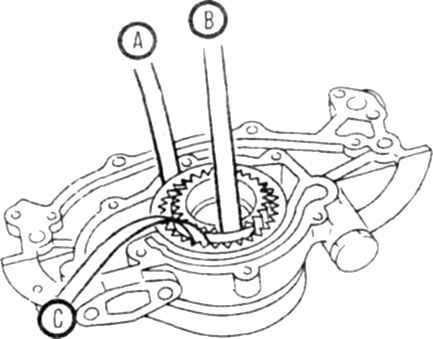

17.6а Проверка зазора между наружной шестерней и корпусом насоса (А), между внутренней шестерней и серповидной вставкой (В) и между наружной шестерней и серповидной вставкой (С)

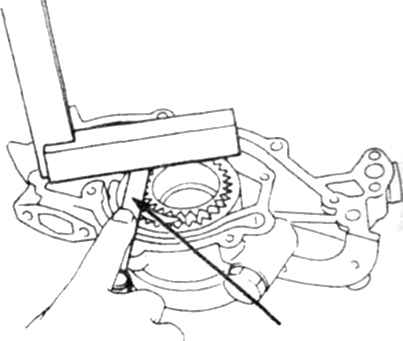

17.6б Проверка торцового зазора

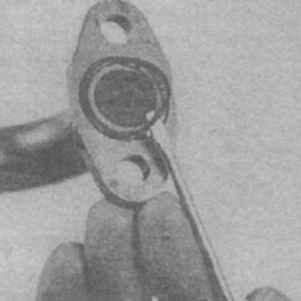

17.9 Замена уплотнительного кольца маслоприемника
