17.19. Щиток приборов - снятие и установка

1. Отсоедините батарею от массы.

2. Отверните винты крепления облицовочной панели щитка к передней панели и снимите панель.

3. Отверните винты крепления щитка приборов к пере дней перегородке (фото).

4. Осторожно достаньте щиток и отсоедините трос от дометра и разъемы проводки, снимите щиток

5. Для доступа к указателям и контрольным лампа отверните винты и снимите корпус щитка (фото). Достаньте патроны ламп, отведите защелки, отверните винты осторожно снимите печатную плату.

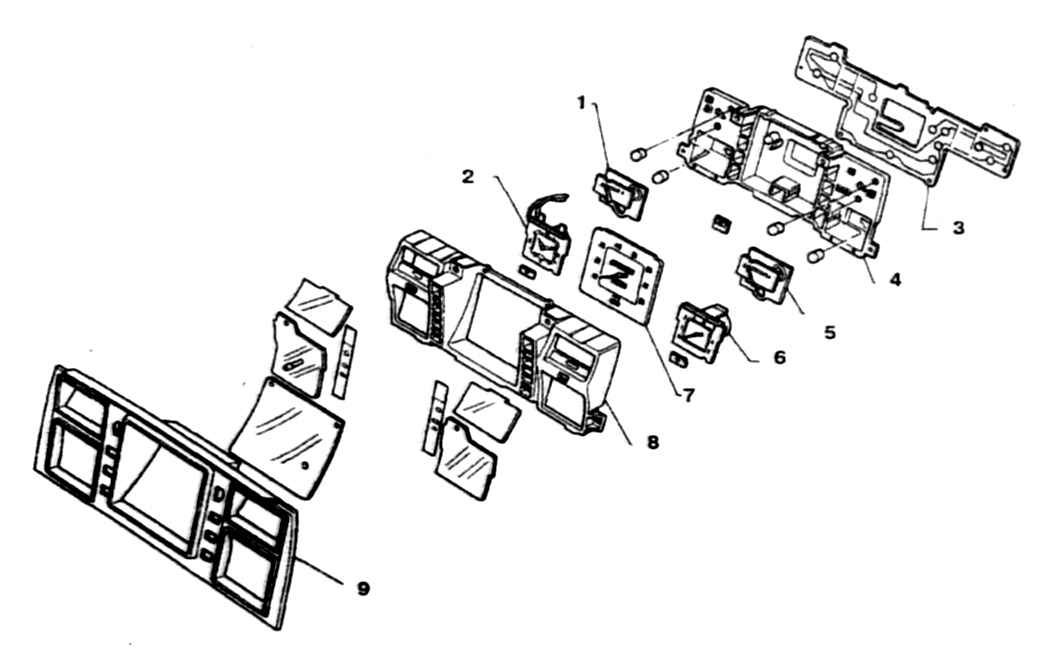

18.5 Детали щитка приборов 1. Указатель уровня топлива 2. Часы 3. Печатная плата 4. Задняя крышка 5. Указатель температуры жидкости 6. Тахометр 7. Спидометр 8. Передняя крышка 9. Облицовочная панель

6. Установка выполняется в обратном порядке.

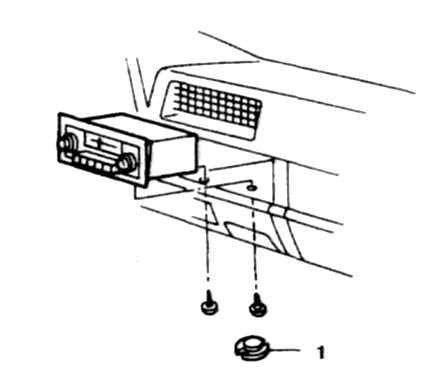

19.4 Крепление приемника 1. Заглушка
