16.15. Внутренняя панель двери - снятие и установка

1. Опустите стекло.

2. Отверните винты крепления подлокотника к панели.

3. Снимите рукоятку стеклоподъемника, для чего тонким загнутым инструментом достаньте пружинное кольцо.

Для этого отожмите декоративную накладку, чтобы получить доступ к валу и пружинному кольцу, подденьте кольцо и сместите в сторону рукоятки, и снимите кольцо. Снимите рукоятку и пластмассовую шайбу.

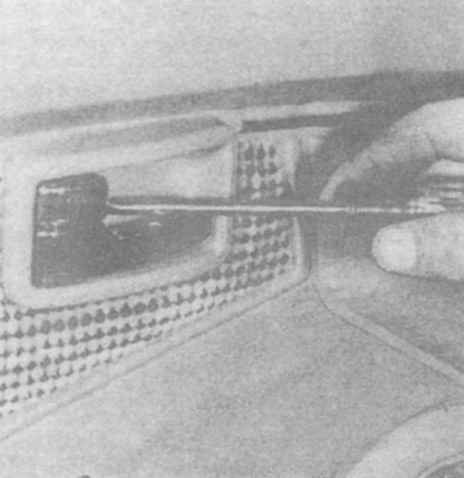

14.5 Для снятия щитка рукоятки отверните один винт

4. Снимите рукоятку дверного замка.

5. Снимите декоративный щиток рукоятки двери (фото).

6. Подденьте отверткой и достаньте защелки панели из каркаса двери (фото). Доставать защелки начните снизу и смещайтесь вверх, извлекая защелки по контуру панели. Приподнимите и снимите панель.

7. Перед установкой проверьте состояние всех за.. лок и убедитесь в правильности ориентации водозащитного экрана.

8. Установите панель, ориентируясь по вставленно; коятке стеклоподъемника.

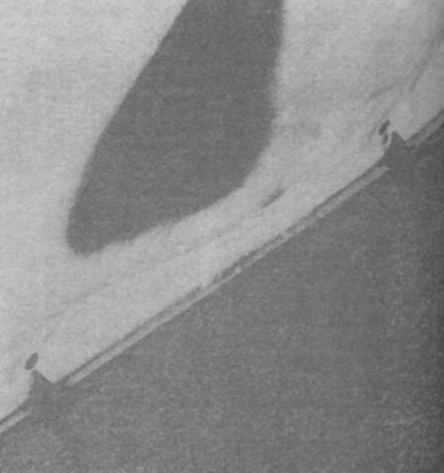

14.6 Защелки крепления внутренней панели двери

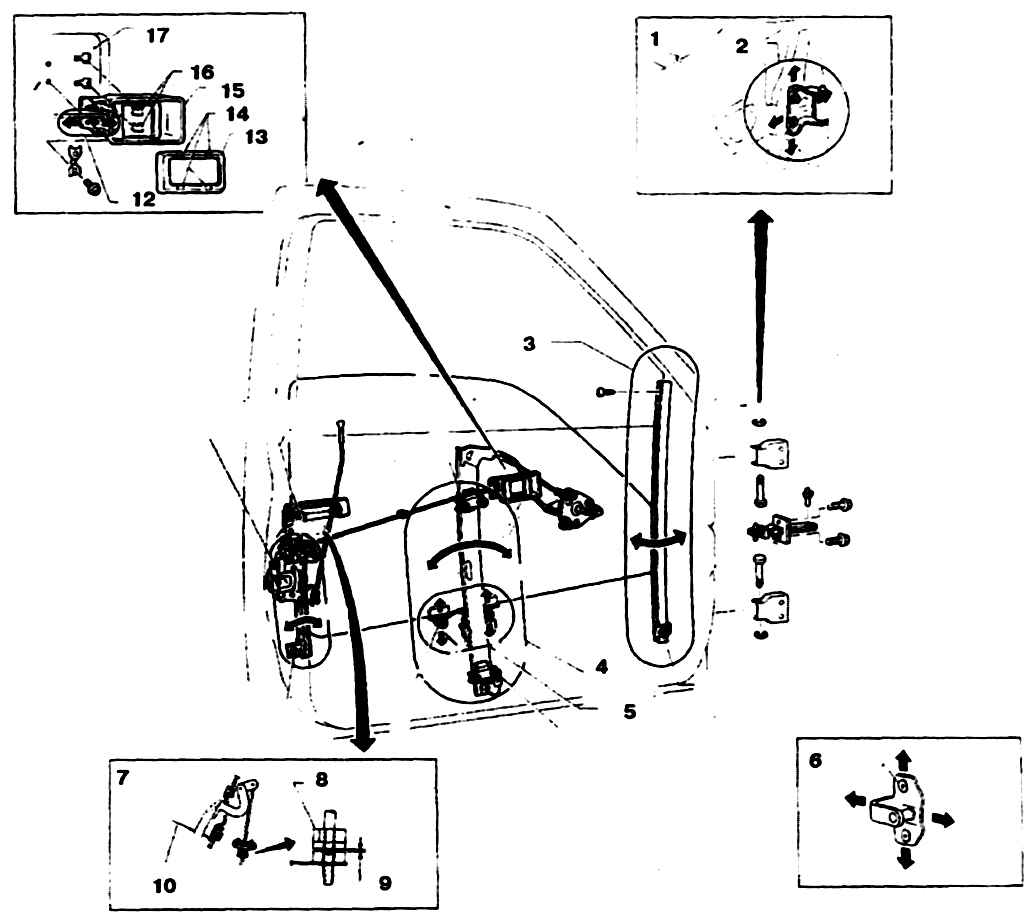

15.7 Детали двери и стеклоподъемника

1. Регулировка двери

2. Регулировка положения дверной петли

3. Регулировка переднего желоба

4. Регулировка механизма стеклоподъемника

5. Регулировка положения стекла на стеклоподъемнике

6. Регулировка фиксатора

9. Вставьте защелки в отверстия каркаса двери (от руки или пластмассовым молотком).

10. Далее установка выполняется в обратном порядке. Закрепите рукоятку стеклоподъемника пружинным кольцом. Для этого вставьте пружинное кольцо в паз на рукоятке так, чтобы разрыв кольца был обращен на 180° от рукоятки, выставьте рукоятку параллельно рукоятке на противоположной двери и втолкните кольцо до щелчка.
