| Облицовочная панель в нише ног водителя |
| 1. Подденьте и достаньте накладку,
отверните винты. |
| 2. Поверните и достаньте задний
фиксатор, снимите панель. |
| 3. Установите панель в обратном
порядке. |
| Накладки порожка |
| 4. Отсоедините уплотнитель проема,
подденьте накладку и освободите защелки. |
| 5. При установке надавите накладку
до щелчка. |
| Накладка стойки кузова |
| 6. Отсоедините уплотнитель двери,
подденьте и снимите накладку. |
| 7. При сборке аккуратно вставьте
уплотнитель двери. |
| Внутренняя панель двери |
| 8. См. подраздел
13.11. |
| Задняя полка (седан) |
| 9. Снимите задний подлокотник. |
| 10. Отсоедините две передние пластмассовые
защелки лотка полки. |
| 11. Подденьте сзади и снимите лоток
полки. |
| 12. При необходимости можно снять
полку в сборе, для чего отверните нижний болт ремня безопасности и
пропустите ремень через лючок полки. |
| 13. Установите полку в обратном
порядке. |
| Внутренняя облицовка багажника (седан) |
| 14. Для снятия задней панели снимите
уплотнитель и подайте панель вверх, отсоединив от скоб. |
| 15. Настил багажника крепится пластмассовыми
фиксаторами. Снимите кронштейны крепежных лент и плафон, после чего
достаньте коврики. |
| 16. Сборка выполняется в обратном
порядке. |
| Внутренняя облицовка багажника (купе
и хэтчбек) |
| 17. Достаньте пластмассовые заглушки
и отверните 4 винта крепления задней панели. |
| 18. Настил багажника снимается следующим
образом. |
| 19. Поднимите заднюю часть настила. |
|
20. Подденьте и отсоедините защелки
задней части настила от кузова. |
| 21. Сборка выполняется в обратном
порядке. |
| Внутренняя панель крышки багажника (седан) |
| 22. Подденьте и отсоедините пластмассовые
защелки, достаньте панель из скоб в задней части крышки и снимите. |
| 23. Сборка выполняется в обратном
порядке. |
| Внутренняя облицовка грузового отсека
(хэтчбек) |
 |
|

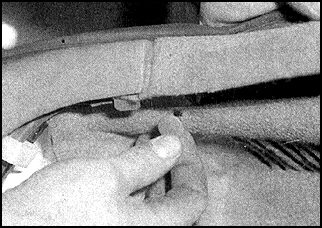

| 24. Подденьте и отсоедините пластмассовые
защелки, выверните винты. Осторожно подайте облицовочную панель вильчатым
съемником, достав защелки, скрытые под задней частью панели (фото
слева) и снимите облицовочную панель (фото справа). |
