9.4.2. Снятие и установка тормозного механизма

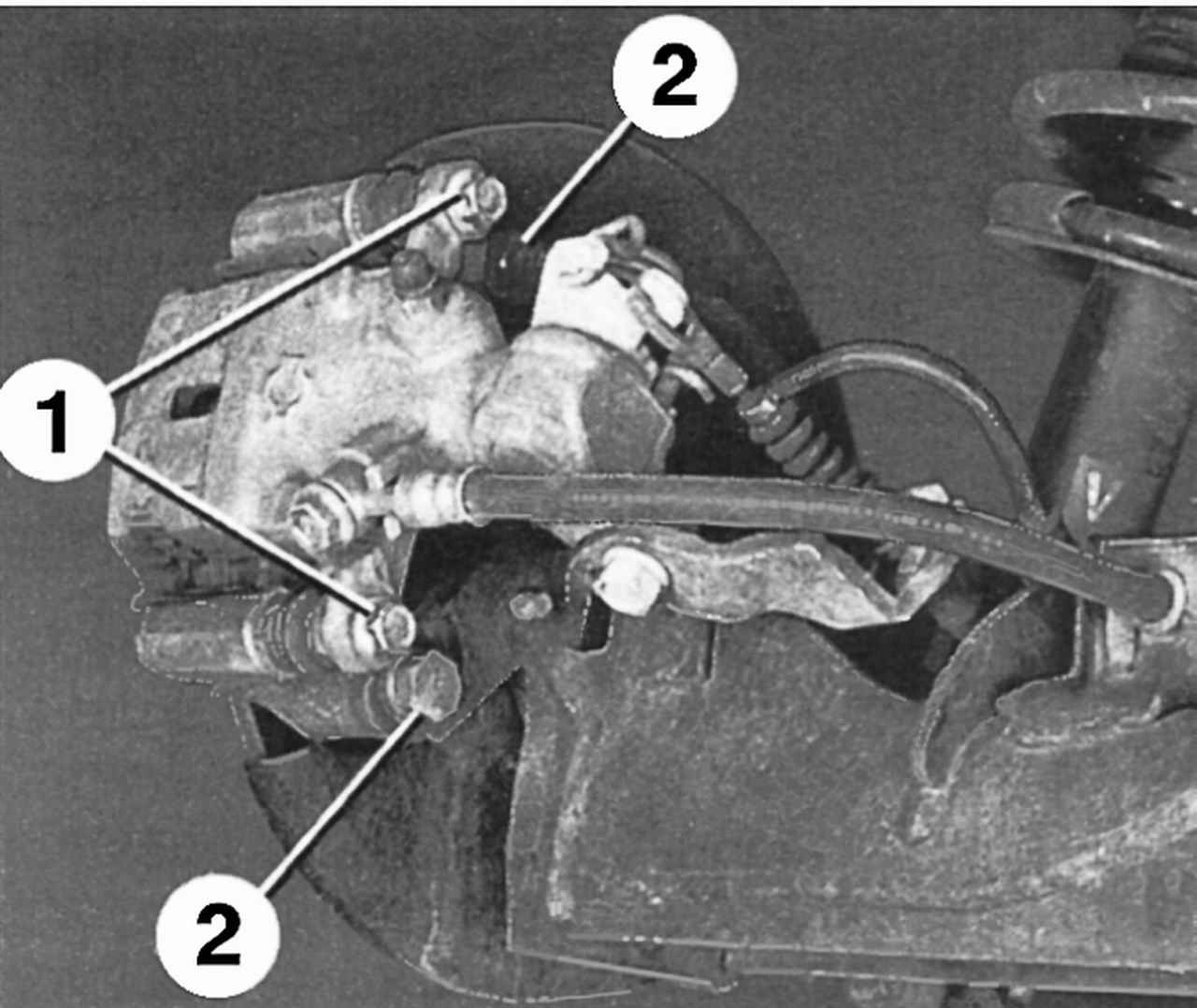

Рис. 7.12. Болты (1) крепления направляющих пальцев и болты (2) крепления направляющей тормозных колодок к оси ступицы колеса

Поднимите заднюю часть автомобиля и снимите колеса, отметив их положение относительно ступиц. Откачайте при помощи шприца тормозную жидкость из бачка. Отсоедините от суппорта штуцер тормозного шланга, приняв меры для того, чтобы избежать пролива тормозной жидкости. Заглушите отверстия, чтобы предупредить попадание грязи в тормозную систему. Отсоедините трос привода стояночного тормоза. При помощи отвертки слегка переместите поршень внутрь тормозного цилиндра. Отверните два болта крепления направляющей (рис. 7.12). Снимите узел суппорта и направляющей с тормозными колодками в сборе. Выньте тормозные колодки. Проверьте и очистите все детали.

Установку производите в порядке, обратном снятию. Удалите воздух из системы гидропривода тормозов и отрегулируйте стояночную тормозную систему.
