7.1. Передняя подвеска
Передняя подвеска — независимая с поперечными рычагами и телескопическими гидравлическими амортизаторными стойками Мак-Ферсон с витыми цилиндрическими пружинами, со стабилизатором поперечной устойчивости. Нижние рычаги крепятся к поперечине передней подвески. В верхней опоре телескопической стойки расположен резиновый буфер и упорный подшипник, обеспечивающий возможность ее поворота при повороте колес. В подвеске используются амортизаторы двустороннего действия. Поворотные кулаки соединяются с нижними рычагами через шаровые шарниры.
Стабилизатор поперечной устойчивости выполнен в виде штанги круглого сечения, которая крепится к поперечине передней подвески и передает нагрузку на рычаги через стойки крепления стабилизатора. Ступицы колес вращаются на двухрядных радиально-упорных подшипниках, установленных с натягом в поворотные кулаки.
|
|

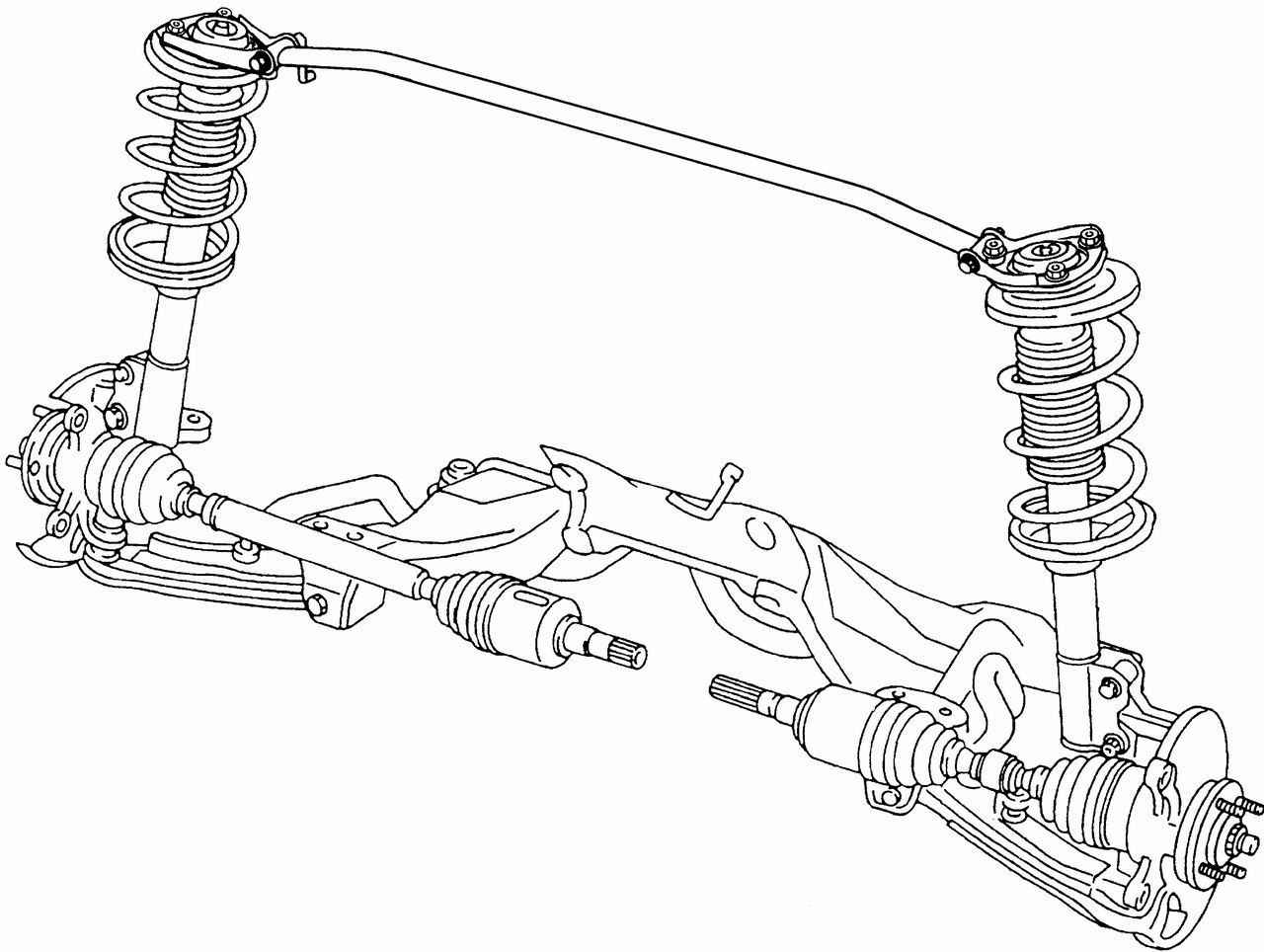

Рис. 5.1. Общий вид передней подвески
|
Общий вид, элементы конструкции и детали подвески приведены на рис. 5.1, 5.2 и 5.3.
|
|
Рис. 5.2. Вид передней подвески: 1 — болты крепления задней опоры рычага передней подвески; 2 — болт крепления передней опоры рычага подвески; 3 — гайка креплений стойки стабилизатора поперечной устойчивости; 4 — болты крепления стабилизатора поперечной устойчивости;
5 — болты крепления поперечины передней подвески к кузову
|
|
|

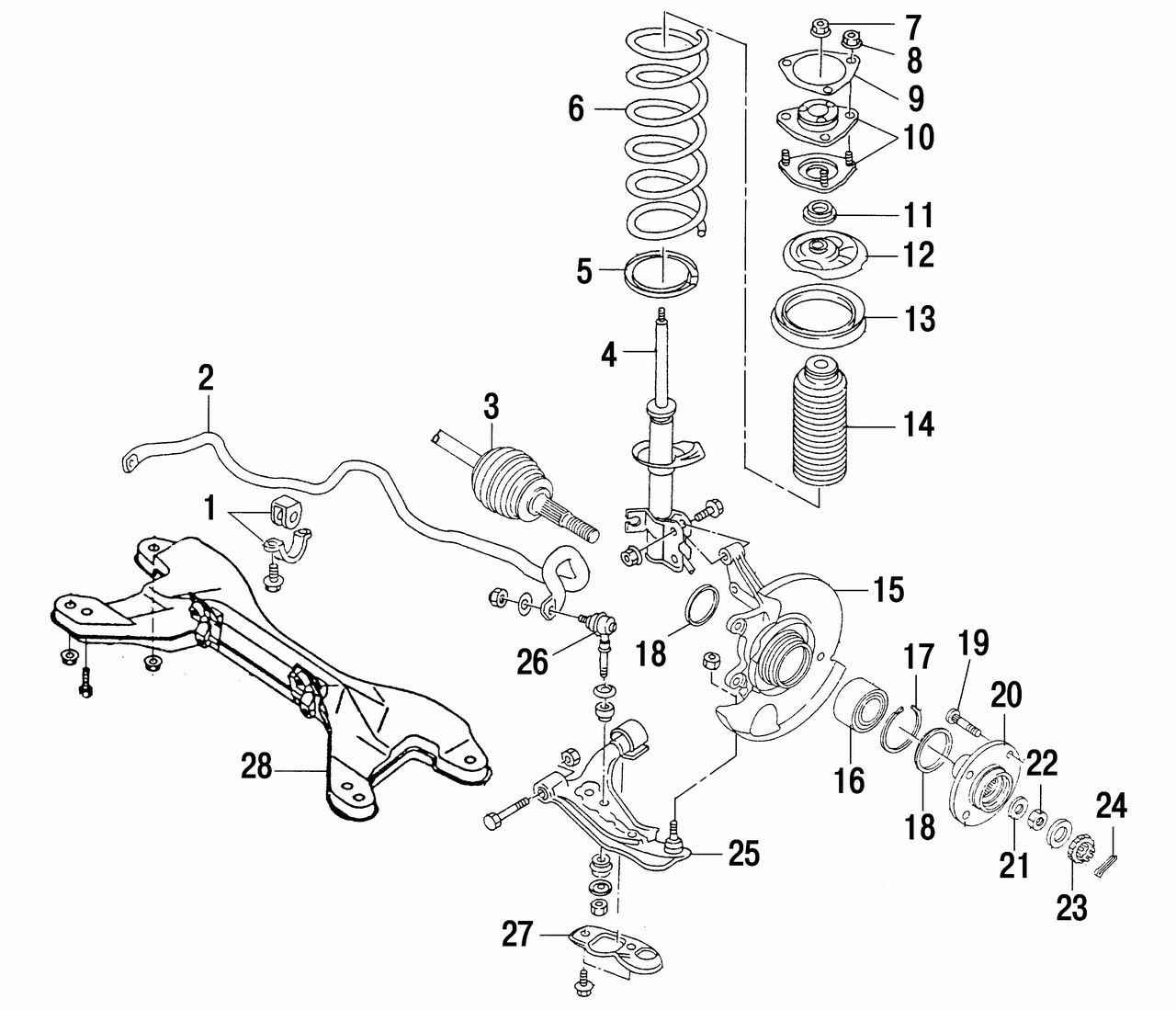

Рис. 5.3. Детали передней подвески и ступиц передних колес: 1 — хомут крепления и подушка стабилизатора поперечной устойчивости; 2 — штанга стабилизатора поперечной устойчивости; 3 — наружный шарнир вала привода колеса; 4 — амортизатор; 5 — нижняя опора пружины; 6 — пружина; 7 — гайка штока амортизатора; 8 — гайка крепления стойки подвески к кузову; 9 — подкладка; 10 — фланец крепления стойки подвески к кузову; 11 — буфер хода сжатия; 12 — верхняя тарелка пружины;
13 — верхняя опора пружины; 14 — защитный чехол; 15 — поворотный кулак; 16 — подшипник ступицы; 17 — стопорное кольцо; 18 — манжета; 19 — шпилька крепления колеса; 20 — ступица; 21 — шайба;
22 — гайка крепления ступицы; 23 — контргайка; 24 — шплинт; 25 — рычаг подвески; 26 — стойка стабилизатора поперечной устойчивости; 27 — задняя опора крепления рычага подвески; 28 — поперечина передней подвески
|
|
