11.13.2. Замена колодок

ОБЩИЕ СВЕДЕНИЯ

Колодки следует снимать с каждого колеса в отдельности.

1. Снимите колесо.

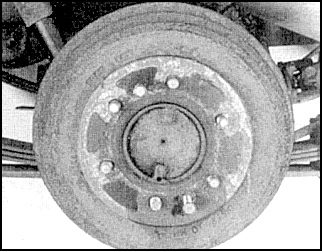

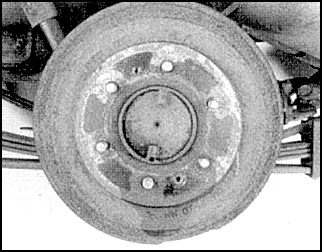

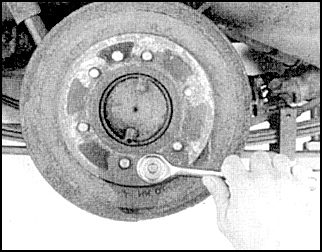

2. Для снятия барабана заверните болты с специальные отверстия.

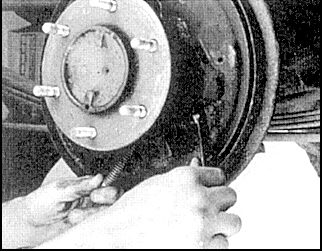

3. Снимите барабан, заворачивая вспомогательные болты.

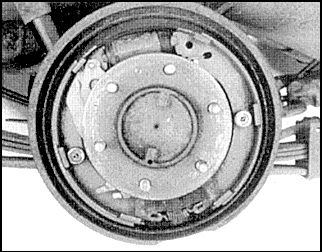

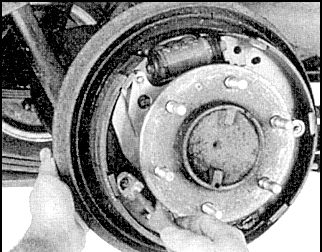

4. После снятия барабана осмотрите тормоз и определите положение деталей.

5. Очистите детали тормоза специальной жидкостью.

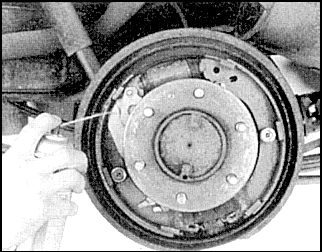

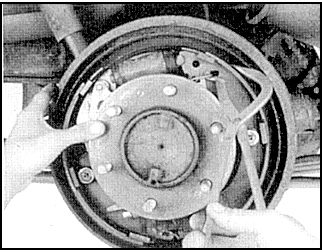

6. Снимите стяжные пружины колодок и регулятор.

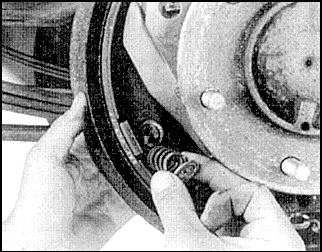

7. Поверните чашку прижимной пружины колодки.

8. Снимите пружину и чашки.

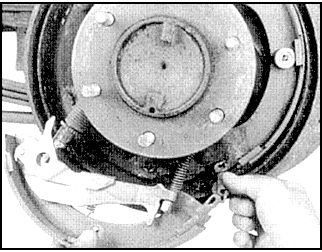

9. Снимите колодку и отсоедините нижнюю пружину.

10. Отсоедините торс ручного тормоза.

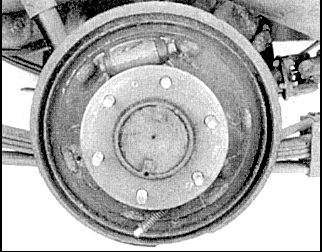

11. Аналогично снимите вторую колодку, после чего на заднем тормозе остается колесный цилиндр и трос.

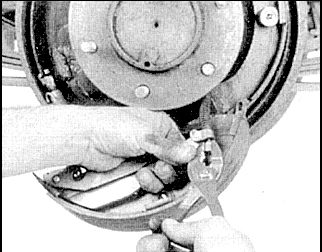

12. Удалите стопорное кольцо и достаньте трос из щита тормоза.

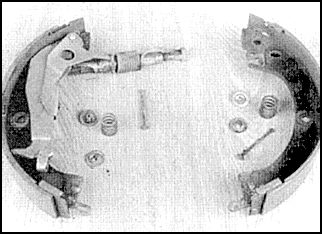

13. Разложите детали в порядке их установки.

14. Сборка выполняется в обратном порядке.

15. Смажьте торцовую поверхность колодок со стороны щита смазкой SAE J310 N1.

16. При установке пружин и регулятора выполните следующее.

17. Наконечник регулятора с правой резьбой присоедините к левой колодке, а наконечник с левой резьбой – к правой.

18. Установите регулятор так, чтобы канавка была обращена наружу.

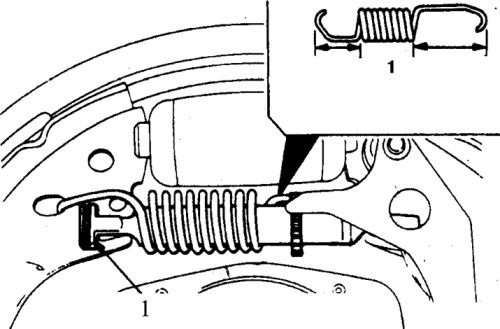

19. Оденьте пружину регулятора так, чтобы удлиненная сторона была обращена к вильчатой части регулятора.

20. Отрегулируйте зазор между колодками и барабаном, установив наружный диаметр колодок 253–253,5 мм.
