11.13.1. Тормозные барабаны

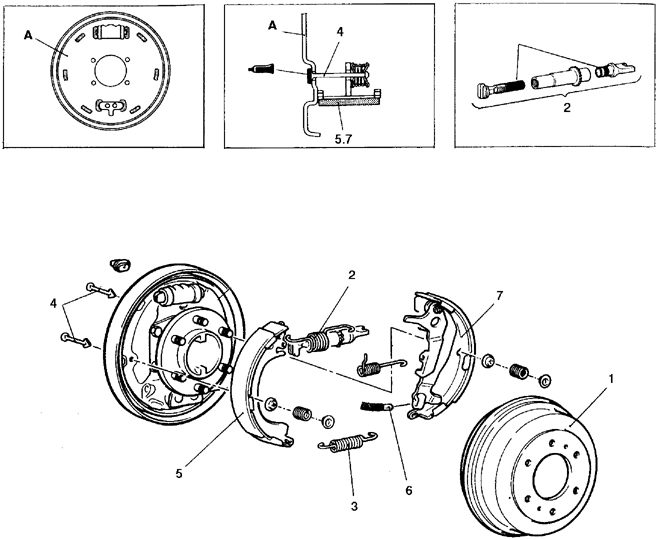

ОБЩИЕ СВЕДЕНИЯ

1. Барабан

2. Пружина и регулятор

3. Стяжная пружина

4. Штифты прижимных пружин

5. Колодка

6. Наконечник троса ручного тормоза

7. Колодка и рычаг

Снятие и установка

1. Поднимите заднюю часть автомобиля.

2. Снимите колеса.

3. Снимите барабан, потянув на себя.

4. Если барабан не поддается снятию, то сведите колодки, для чего снимите заглушку в щите тормоза, отсоедините рычаг регулятора через отверстие в щите, и вращайте звездочку регулятора.

5. На части автомобилей барабан можно снять, равномерно заворачивая болты М8х1,25 в специальные резьбовые отверстия.

6. Перед установкой барабана выставьте исходный зазор между колодками и барабаном (см. подраздел 11.13.2).

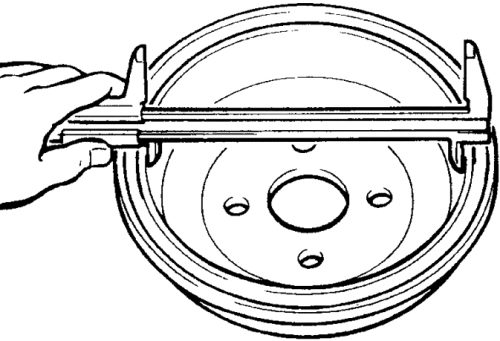

1. Проверьте внутренний диаметр барабана.

2. Проверьте овальность, сравните с нормативными данными.

3. Изготовителем предусмотрено максимальное увеличение диаметра барабана после шлифовки (вследствие выработки и неравномерности износа), если этот диаметр после шлифовки будет превышен, то барабан замените.

4. Замените барабан при обнаружении трещин на наружной и внутренней поверхностях, а также около отверстий под гайки.
