9.4. Цветовая маркировка

При двухбуквенном коде цвета изоляции провода (например, R-G) первой буквой обозначается основной цвет провода (красный), а второй – цвет полоски на проводе (зеленый).

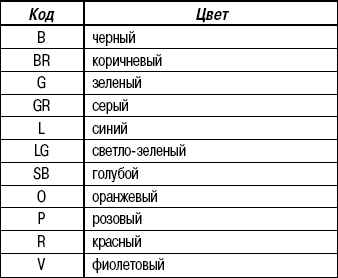

Цветовая маркировка

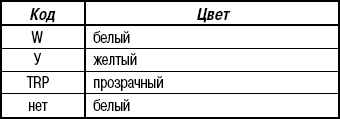

Цветовая маркировка (окончание)

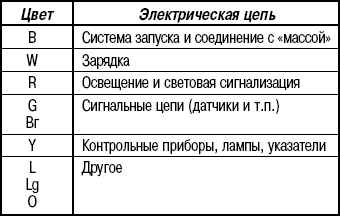

Используемая электрическая цепь в зависимости от цвета изоляции провода

Цветовая маркировка
