9.3. Маркировка проводов

Провода различаются по цвету изоляции и сечению токопроводящей части в зависимости от того, к каким электрическим устройствам они подсоединены.

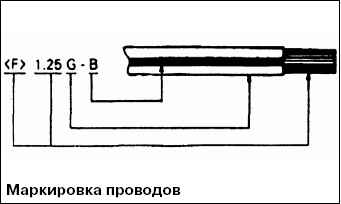

На схемах указана маркировка провода буквенным кодом.

F – тип провода (гибкий провод); Т: витой провод.

1.25 – сечение провода в мм. Если значение не указано, то сечение провода равно 0,5 мм. Если код цвета провода дан в скобках, то сечение провода равно 0,3 мм.

G – основной цвет провода.

В – дополнительный цвет провода.
