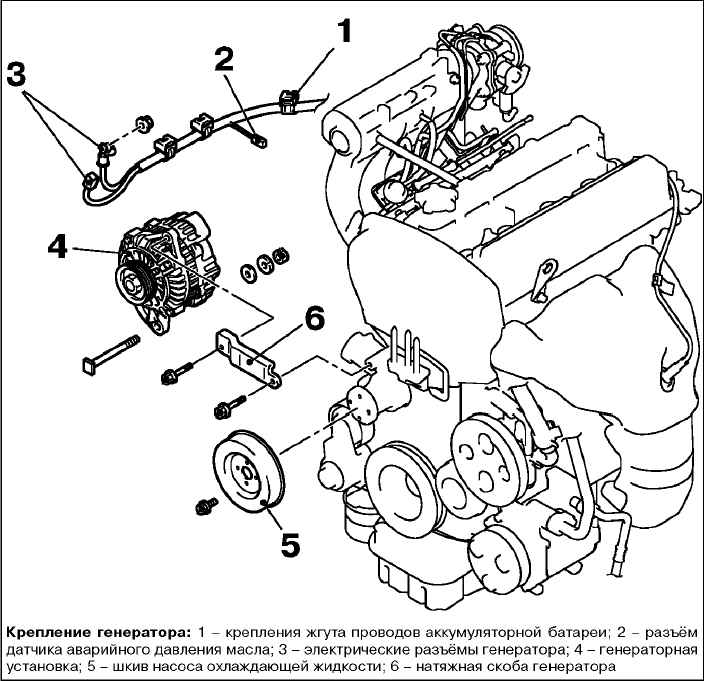

7.2.6. Снятие и установка генератора

Операции, выполняемые до снятия генератора

Снимите защитный кожух.

Снимите поперечную балку стоек передней подвески.

Снимите приводной ремень.

Снимите воздушный фильтр.

Операции, выполняемые после установки генератора

Установите воздушный фильтр.

Установите приводной ремень.

Установите поперечную балку стоек передней подвески.

Отрегулируйте натяжение приводного ремня.

Установите защитный кожух.

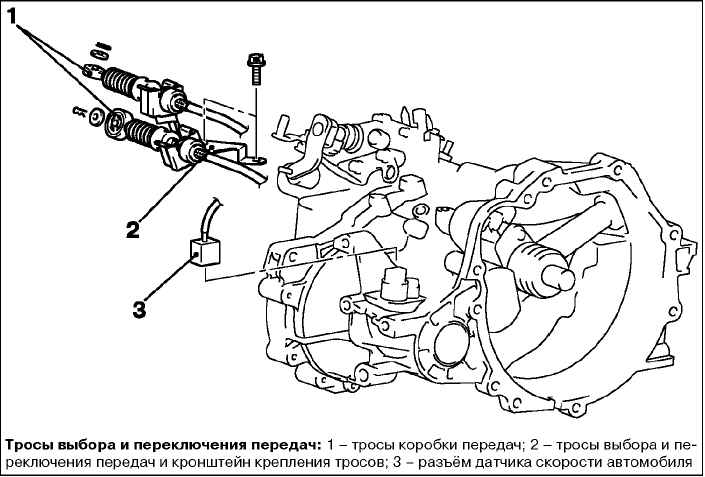

Снятие тросов выбора и переключения передач и кронштейна крепления тросов

Отверните болт крепления кронштейна тросов (тросы закреплены на кронштейне), снимите тросы и кронштейн тросов.

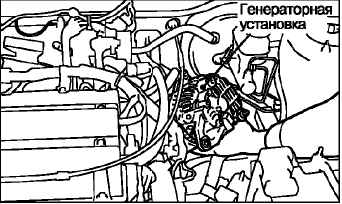

Снятие генераторной установки

После снятия болтов и гаек крепления генератора сдвиньте генератор в сторону коробки передач. Снятие генераторной установки производится вверх, через зазор, образованный коробкой передач и впускным коллектором.
