5.2.2. Проверка момента начала проворачивания шарового шарнира наконечника рулевой тяги

ВНИМАНИЕ Не отворачивайте гайку наконечника рулевой тяги с шарового шарнира. Ослабьте ее при использовании специального инструмента во избежание возможного повреждения резьбы шарового шарнира.

Подвесьте специальный инструмент при помощи шнура во избежание его падения.

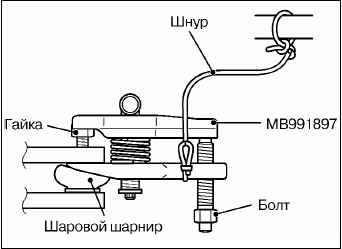

Установите сънемник шарового шарнира (МВ991897) так, как показано на рисунке.

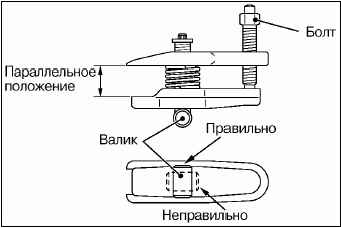

После установки зажимных пластин специального инструмента параллельно друг другу путем вращения болта и ручки регулировки, затяните болт рукой и окончательно убедитесь в том, зажимные пластины расположены параллельно друг другу.

ПРИМЕЧАНИЕ При установке зажимных пластин параллельно, убедитесь в том, что ручка инструмента находится в положении, показанном на рисунке.

Затяните болт инструмента ключом, чтобы отсоединился наконечник рулевой тяги.

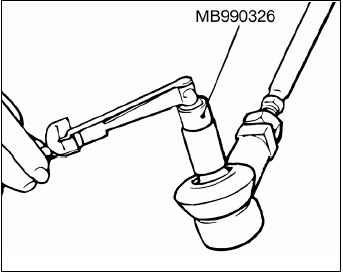

Возьмитесь рукой за резьбовую часть шпильки шарового шарнира, несколько раз проверните шарнир, затем наверните гайку на его резьбовую часть. При помощи динамометрического ключа (МВ990326), измерьте момент начала проворачивания шарового шарнира.

Номинальное значение: 0,5–2,5 Н·м.

Если измеренное значение момента превосходит номинальное значение, замените наконечник рулевой тяги.

Если измеренная величина меньше номинального значения, убедитесь в том, что шаровой шарнир проворачивается свободно, без значительного люфта и заедания. При отсутствии осевого люфта или заедания, шаровой шарнир годен для повторного использования.

ВНИМАНИЕ При этом необходимо каждый раз менять гайку шарового шарнира на новую, поскольку эта гайка является самоконтрящейся.

Соедините наконечник рулевой тяги с поворотным кулаком, затяните соединение самоконтрящейся гайкой номинальным моментом.

Номинальный момент затяжки: 25 + 5 Н·м.
