7.22. Втягивающее реле стартера - снятие и установка

1. Отсоедините провод минусовой клеммы аккумулятора.

2. Снимите стартер.

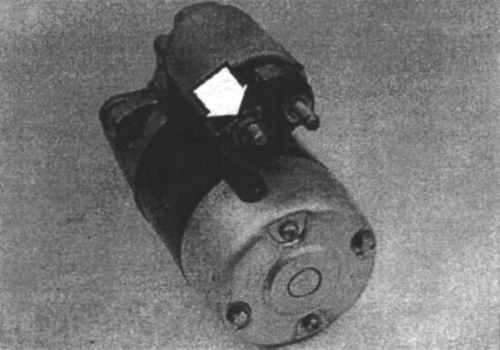

21.3 Для снятия втягивающего реле со стартера открутите гайку и отсоедините провод (указан стрелкой)...

3. Отсоедините большой провод от реле (21.3).

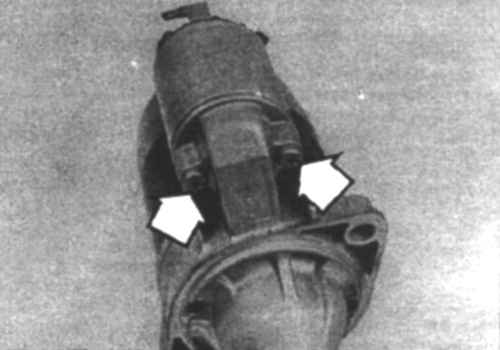

21.4 ...затем открутите крепежные винты реле (указаны стрелками) и снимите реле со стартера

4. Открутите винты, крепящие реле к стартеру (21.4).

5. Снимите реле со стартера.

6. Установка проводится в обратном порядке снятия.
