7.18. Регулятор напряжения / щетки генератора - замена 1988 Precis (с генератором Bosch)

1. Снимите генератор.

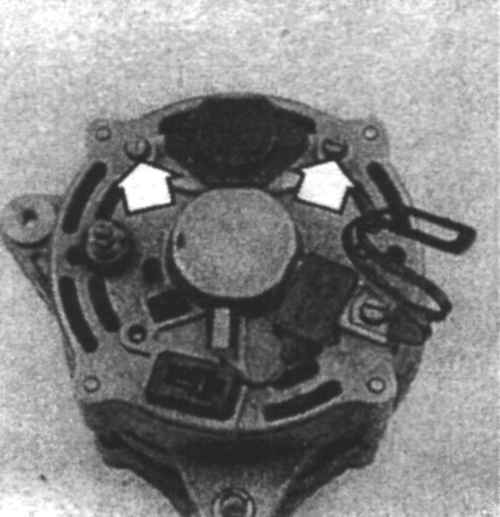

17.2 Для снятия регулятора напряжения/держателя щеток открутите два крепежных винта (указаны стрелками) и снимите держатель щеток

2. Открутите крепежные винты регулятора напряжения (17.2).

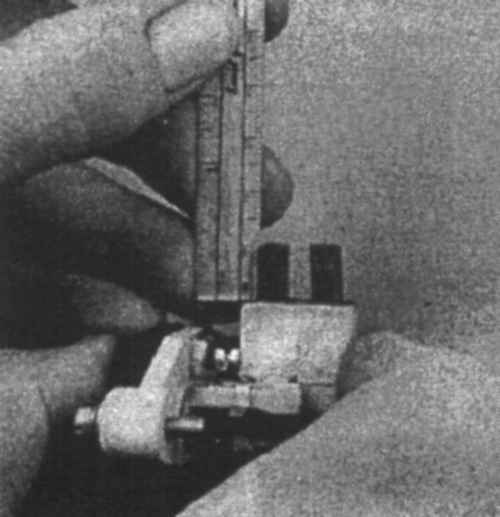

17.3 Измерьте длину щеток при помощи маленькой линейки - если они короче, чем 2-3 мм, замените их

3. Снимите держатель щеток и измерьте длину щеток. Если они короче, чем 4,6 мм, замените их.(17.3)

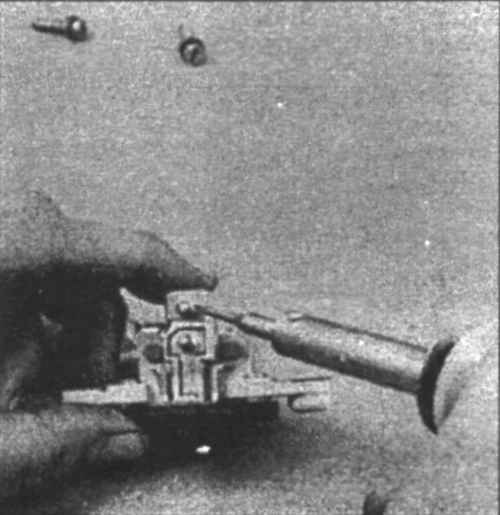

17.4 Для снятия изношенных щеток с держателя аккуратно отпаяйте провода щеток

4.  Отпаяйте провода щеток (17.4) и снимите щетки и пружины.

5.  Установка проводится в обратном порядке снятия. Надежно припаяйте новые щетки.

6. Снимите генератор.

7.  Открутите болты, крепящие половинки генератора.

8. Зажмите переднюю часть генератора в тисках.

9. Открутите все гайки с обратной стороны генератора.

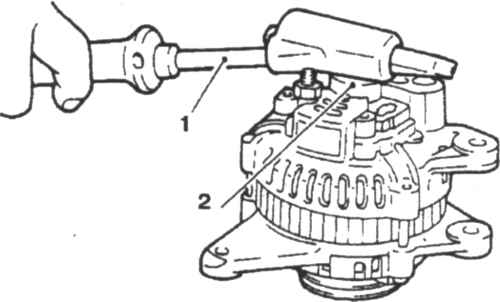

17.10а Для облегчения разборки генератора нагрейте кожух подшипника 1. Паяльник 2. Кожух подшипника

10. Мощным паяльником нагрейте заднюю коробку (17.10а

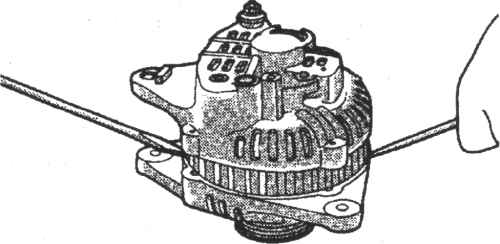

17.10б При помощи двух отверток разделите половинки генератора

) и при помощи двух отверток отожмите задний кожух (17.10б).

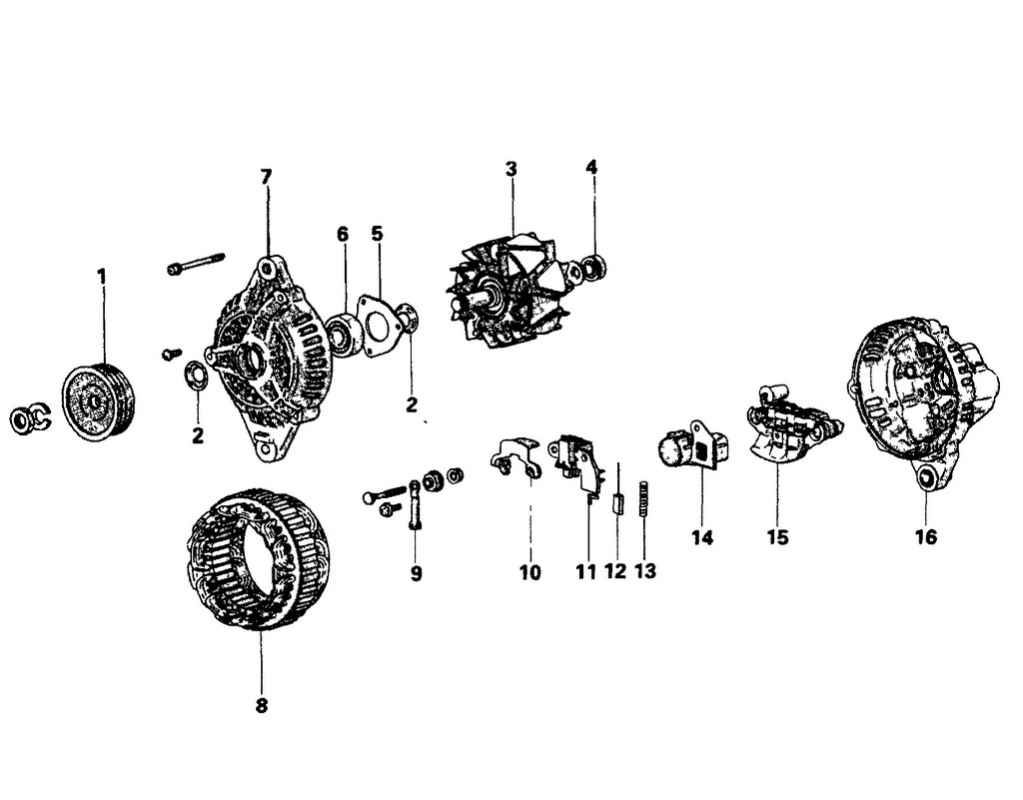

17.11 Элементы генератора Melco 1 Шкив генератора 2. Сальник 3  Ротор 4  Задний подшипник 5. Крепление подшипника 6. Передний подшипник 7. Передний кронштейн 8. Статор 9. Клемма 10. Пластина 11. Регулятор и держатель щеток 12. Щетка 13. Пружина щетки 14. Втулка 15. Восстановитель 16. Задний кронштейн

11. Отпаяйте держатель щеток/регулятор (17.11).

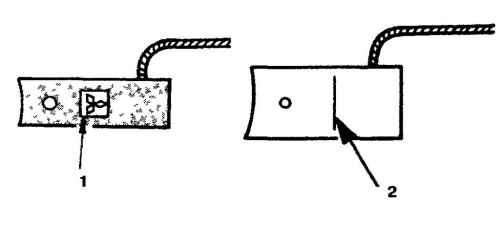

17.12а Если щетки изношены дальше ограничительной линии, их необходимо заменить 1 Ограничительная линия 2 Ограничительная линия

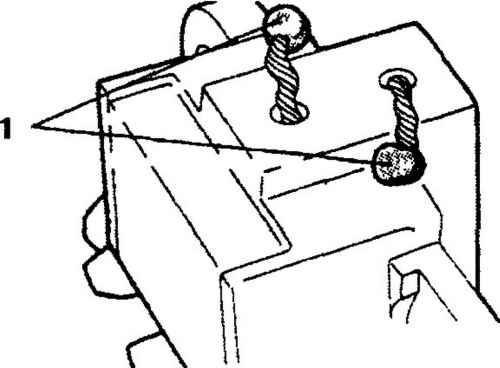

17.12б При замене щеток припаяйте провода в следующих точках 1. Припой

12.  Осмотрите щетки и замените их, если необходимо (17.12а и 17.12б).

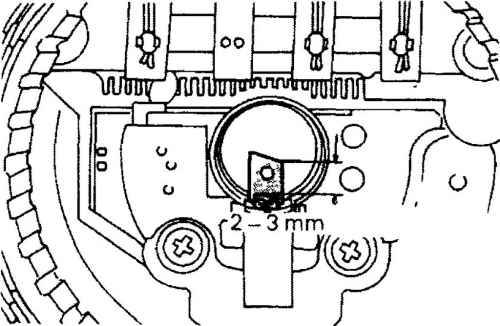

17.13 При установке новых щеток они должны выступать из держателя на определенную величину

13.  При установке новых щеток припаяйте концы проводов щеток так, чтобы щетки выступали из держателя на 1,9-2,9 мм (17.13).

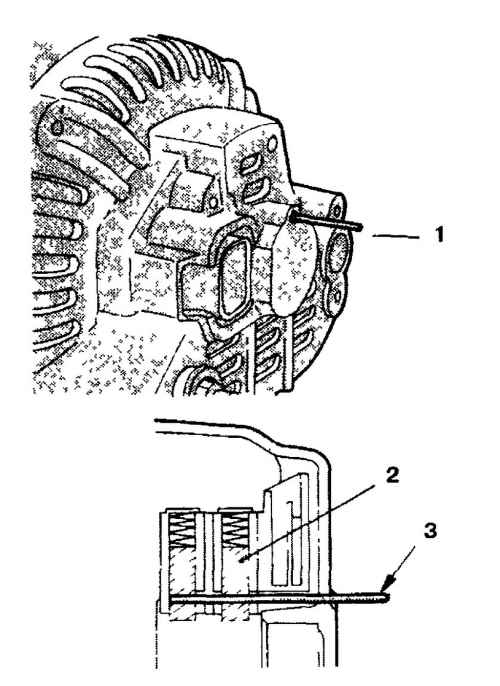

17.14 При соединении двух половинок вместе протяните проволоку через задний кожух и держатель щеток для фиксации щеток в держателе 1. Проволока 2  Щетка 3  Проволока

14.  Сборка проводится в обратном порядке разборки (17.14).
