5.6. Вентилятор охлаждения двигателя - проверка и замена элементов

1. Вентилятор охлаждения двигателя контролируется температурным переключателем (выключателем), который находится в нижней части радиатора.

2. Сначала проверьте предохранители.

3.  Для проверки двигателя вентилятора, отсоедините разъем подключения   двигателя вентилятора и подсоедините аккумулятор непосредственно к вентилятору, используя соединительные провода. Если вентилятор не работает, замените его.

4. Если вентилятор в порядке, проверьте температурный переключатель и соединительные провода.

5.   Протестируйте температурный  переключатель. Отсоедините разъем подключения и заземлите провод вентилятора с соединительным проводом.

6.  Если вентилятор не работает, проверьте проводку.

7. Отсоедините радиатор от двигателя.

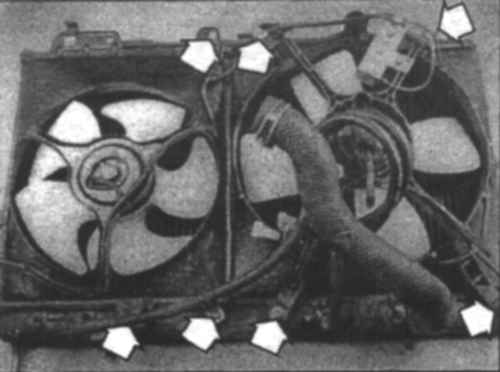

5.8 Рассоедините жгут проводов и отвинтите болты (указаны стрелками).

8. Разъедините провода и отвинтите направляющую насадку (5.8).

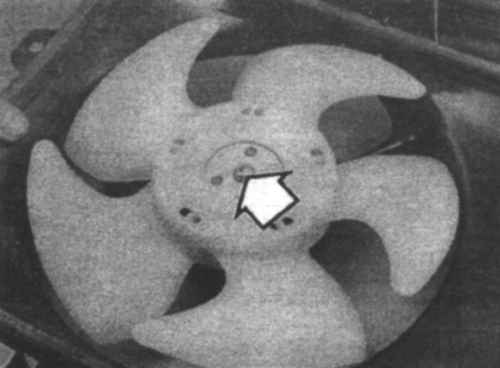

5.9 Удерживая лопости от вращения, отвинтите гайку (указано стрелкой).

9.  Открутите гайку и отсоедините лопасти вентилятора от вала электродвигателя (5.9).

10. Отвинтите болты, прикрепляющие мотор вентилятора к кожуху, и отсоедините мотор вентилятора.

11. Установка проводится в обратном порядке снятия.
