5.13. Система кондиционирования воздуха и отопления - замена, установка проводов.

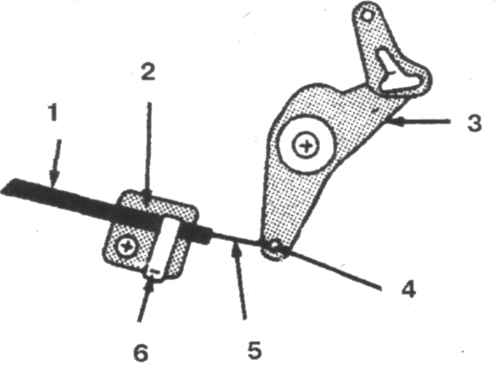

12.4а Крепежные детали контрольного тросика. 1. Трубка 2. Зажим 3. Втулка 4.Тросик 5. Упор 6. Штифт выбора режима функционирования системы обогрева заднего стекла.

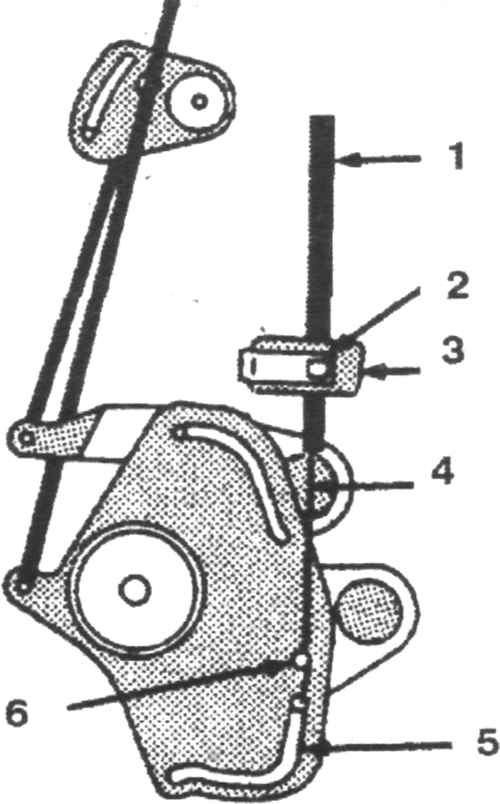

12.4б Крепежные детали тросика рециркуляции воздуха 1. Трубка 2. Кронштейн крепления тросика 3. Рычаг системы рециркуляции воздуха 4. Штифт выбора режима функционирования системы кондиционирования воздуха. 5. Тросик 6. Зажим

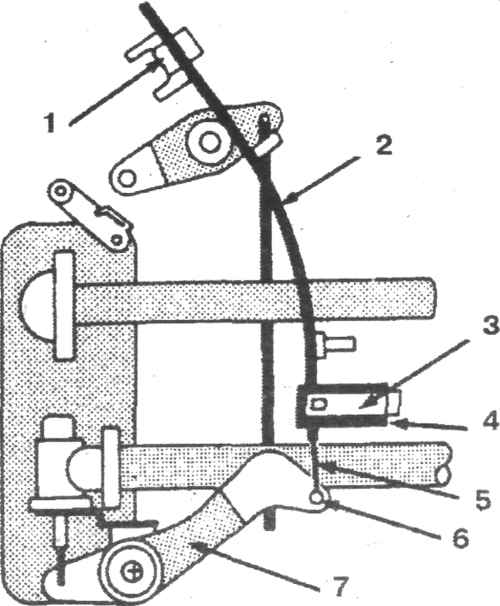

12.4в Детали крепления температурного тросика 1. Кронштейн трубки. 2. Трубка. 3. Зажим. 4.  Втулка крепления тросика. 5. Тросик. 6. Штифт выбора режима функционирования     системы отопления и охлаждения. 7. Рычаг подачи воды.

1.  Отсоедините провод минусовой клеммы аккумулятора.

2.  Снимите панель отделки приборного щитка.

3.  Снимите бардачок и крышки консоли.

4.  Снимите с тросиков зажимы, отсоедините тросики от шпильки рычага управления и рассоедините их.

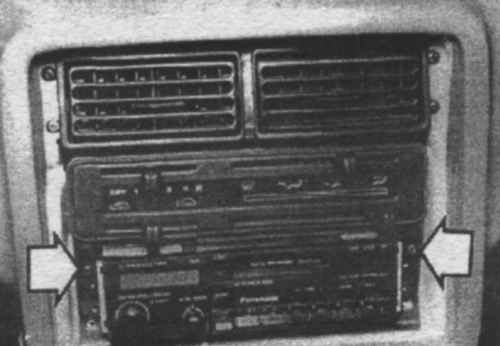

12.5 Винты крепления блока управления системы кондиционирования воздуха и отопления (указаны стрелками).

5.  Открутите крепежные винты, блока управления системы   кондиционирования   воздуха   и   отопления (12.5).

6. Отсоедините приборы от панели.

7.  Установка проводится в обратном порядке снятия.

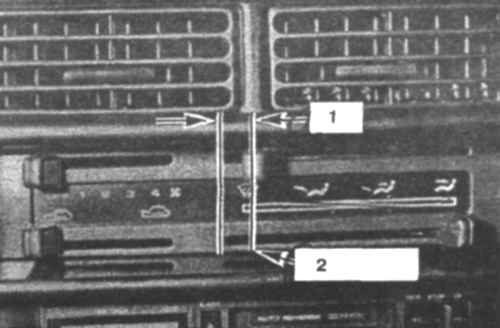

12.8 Для замены тросика рычаг системы устанавливается в режим обогрева. 1. 8 мм. 2. Стандартное положение рычага.

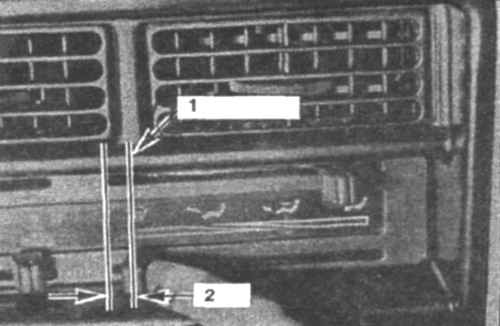

12.9 Для замены тросика рычаг системы рециркуляции воздуха устанавливается в режим отключения вентилятора. 1. 53 мм.           2. Стандартное положение рычага.

Данная процедура показана на рисунках 12.8, 12.9 и 12.10.

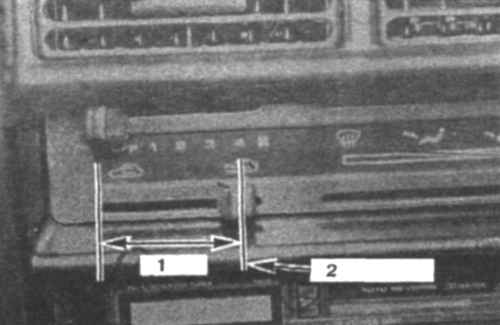

12.10 Чтобы заменить тросик, следует установить температурный рычаг в крайнее левое положение 1. Стандартное положение рычага.               2. 8 мм.

8.  Включите систему отопления (12.8). Установите рычаг на минимальный уровень обогрева, присоедините тросик к рычагу и замените зажим.

9.  Выключите вентилятор (12.9). Установите рычаг на минимальный уровень вентиляции, присоедините тросик к рычагу и замените зажим.

10.  Установите рычаг системы отопления в левое положение, установите рычаг водяного вентиля на максимальный уровень, присоедините тросик к рычагу и замените зажим (12.10).
