9.3.6. Замена сальников ведущих шестерен главных передач

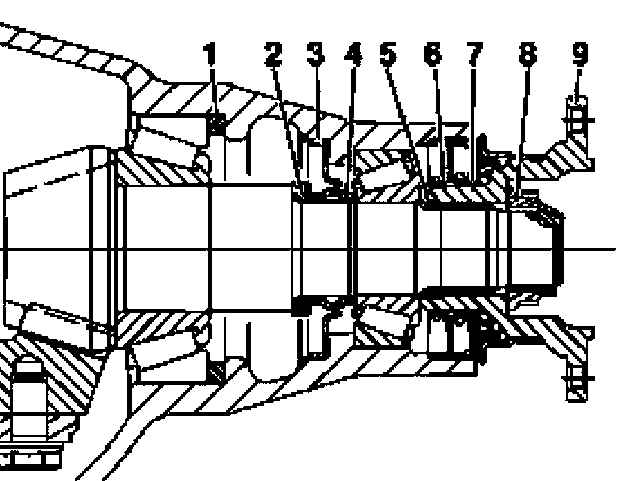

Детали установки уплотнительных элементов ведущей шестерни главной передачи


1 — Регулировочная шайба 2 — Кольцо 3 — Маслоотражатель 4 — Компрессионное кольцо 5 — Уплотнительное кольцо	6 — Внутренний сальник 7 — Наружный сальник 8 — Гайка 9 — Соединительный фланец

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите соединительный фланец (см. Раздел Проверка концентричности посадки соединительных фланцев ведущих шестерен главных передач).
Снимите внутренний (6) и наружный (7) сальники.
Снимите уплотнительное кольцо (5).
Слегка смазав жидким маслом, установите новое кольцо (5).
При помощи специальной оправки (460 589 15 15 00) посадите на свои штатные места новые сальники (6 и 7).

Кольца без обрезиненной наружной кромки сажаются на герметик. Сальник (6) устанавливается с заправкой диска оправки, (7) - без заправки диска.

Набейте пространство между пыльником и уплотнительными губками наружного сальника (7) легкой смазкой. Той же смазкой слегка смажьте уплотнительные губки и пружинный расширитель.
Установите на место соединительный фланец (см. Раздел Проверка концентричности посадки соединительных фланцев ведущих шестерен главных передач).
