2.3. Оборудование автомобиля, расположение приборов и органов управления

Панель приборов и центральная консоль - общая информация

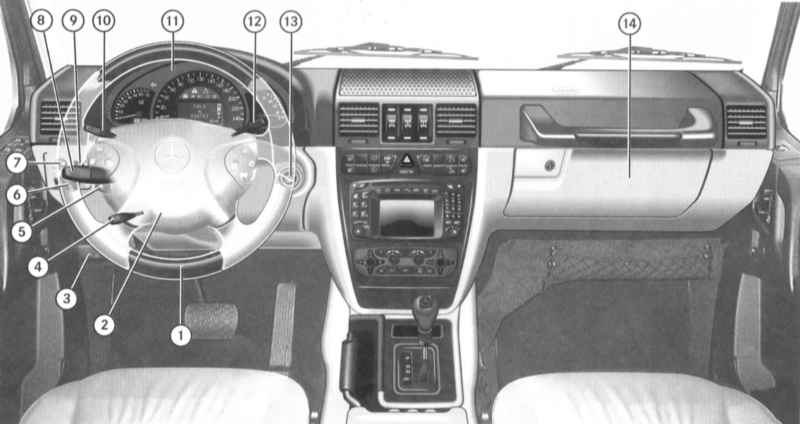

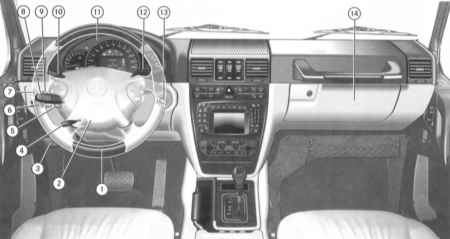

Схема расположения компонентов управления на панели приборов и рулевой колонке

1 — Многофункциональное рулевое колесо 2 — Панель кнопки активации звукового сигнала 3 — Рычаг отпускания защелки замка капота 4 — Рычаг регулировки положения рулевой колонки 5 — Переключатель регулировки наклона оптических осей фар 6 — Переключатель выбора режима функционирования ходовых огней (Вкл/габариты/ближний свет) 7 — Переключатель регулировки положения дверных зеркал заднего вида 8 — Комбинированный подрулевой переключатель (активация указателей поворотов, стеклоочистителей и переключение режимов функционирования фар - ближний/дальний)

9 — Выключатель фароочистителей 10 — Управляющий переключатель темпостата/системы переменного ограничения скорости Speedtronic 11 — Комбинация приборов 12 — Рычаг системы Linguatronic 13 — Выключатель зажигания/замок блокировки рулевой колонки 14 — Вещевой ящик

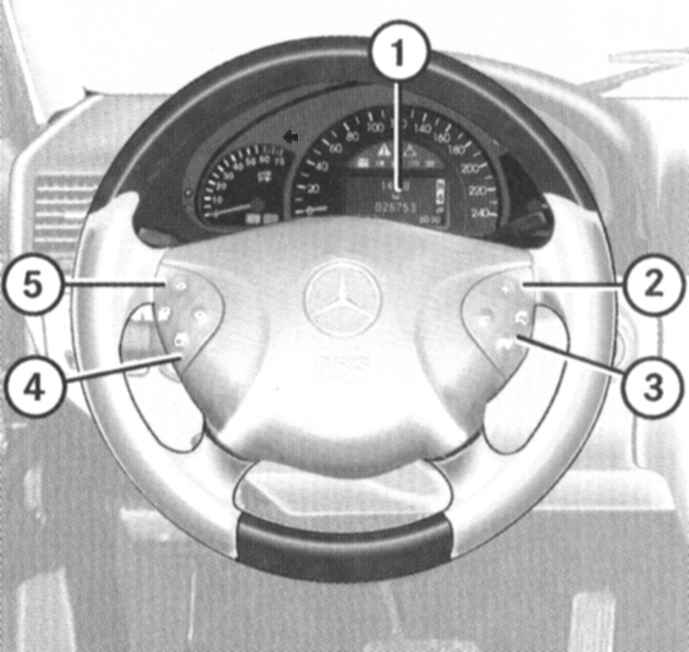

Схема расположения компонентов управления на многофункциональном рулевом колесе

1 — Многофункциональный дисплей бортового компьютера 2 — Выбор подразделов меню/регулировка громкости — Назад/тише — Вперед/громче 3 — Управление телефоном — Прием вызова — Окончание разговора	4 — Переход от одного раздела меню к другому — Вперед — Назад 5 — Переключение в пределах одного раздела — Вперед — Назад

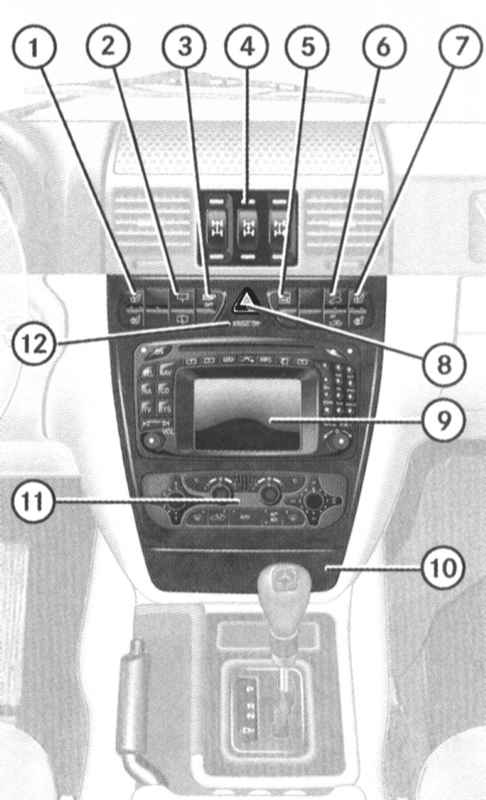

Схема расположения компонентов управления на консольной секции панели приборов

1 — Выключатели двух режимов обогрева водительского сиденья 2 — Выключатели очистителя и омывателя заднего стекла 3 — Выключатель противозаносной системы (ESP) 4 — Выключатели блокировки дифференциалов 5 — Выключатели единого замка 6 — Выключатели режимов защиты от буксировки и ультразвукового сканирования противоугонной системы 7 — Выключатели двух режимов обогрева правого переднего сиденья	8 — Выключатель аварийной сигнализации 9 — Панель управления аудиосистемы/совмещенной аудио-телефонно-навигационный системы COMAND 10 — Пепельница с прикуривателем 11 — Панель управления автоматизированной системы кондиционирования воздуха (Termatic) 12 — Контрольная лампа отключения пассажирской подушки безопасности (AIRBAG-OFF)

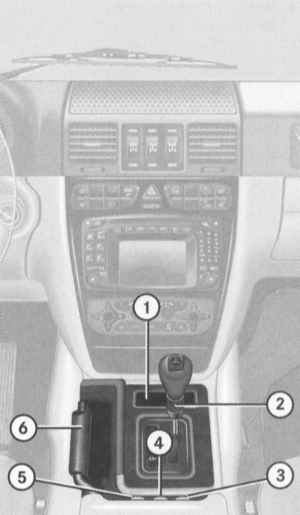

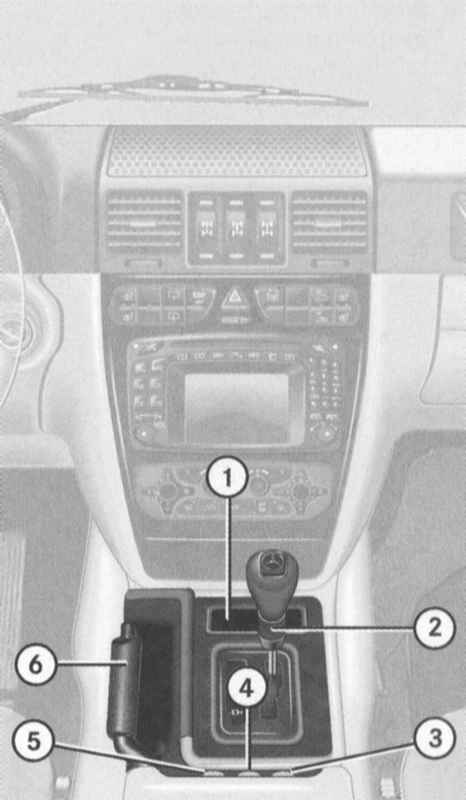

Схема расположения компонентов управления АТ на центральной консоли

1 — Карман для мелочи + контрольная лампа влагоотделителя системы питания (на рисунке не видна) 2 — Рычаг селектора АТ 3 — Выключатель системы отопления/вентиляции салона независимого действия (при соответствующей комплектации)	4 — Выключатель дополнительной системы отопления (только дизельные модели) 5 — Переключатель раздаточной коробки 6 — Рычаг взведения стояночного тормоза
