11.4.13. Снятие и установка рулевого механизма

Бензиновые модели

Соответствующий иллюстративный материал представлен на иллюстрации Схема организации рулевого привода и иллюстрации ниже, к которым относятся все встречающиеся в тексте ссылки.

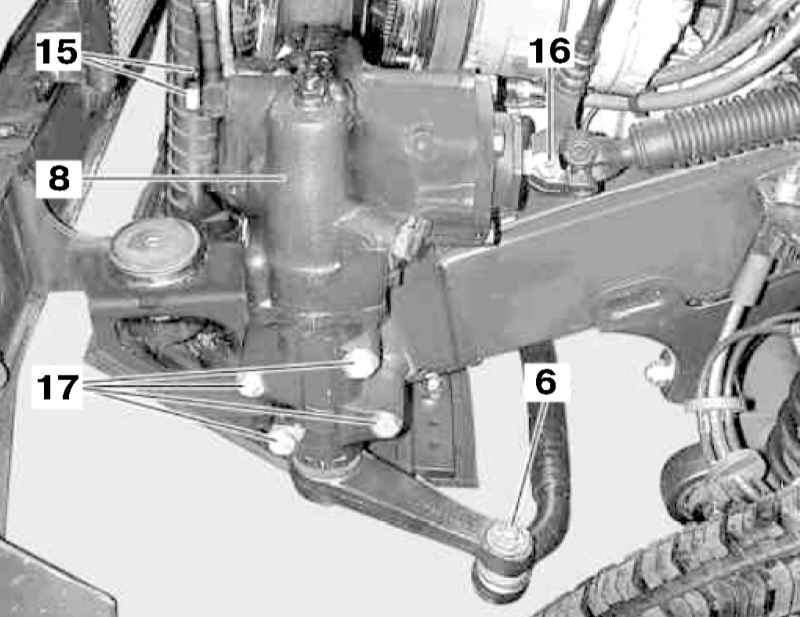

Детали установки рулевого механизма на бензиновых моделях

6 — Рулевая сошка 8 — Рулевой механизм 15 — Полые болты штуцерных соединений	16 — Болт крепления рулевого вала 17 — Болты крепления сборки рулевого механизма

ПОРЯДОК ВЫПОЛНЕНИЯ

При помощи подходящего съемника выпрессуйте поперечную тягу (9) из рулевой сошки (7). На моделях, оборудованных двигателями серии 113 снимите левую блок-фару (см. Главу Бортовое электрооборудование) и рулевой насос (см. Раздел Снятие и установка рулевого насоса). Снимите радиатор (см. Главу Системы охлаждения, отопления, вентиляции и кондиционирования воздуха). Снимите линию (14) охлаждения жидкости ГУР (см. Раздел Снятие и установка линии охлаждения жидкости ГУР). Выверните полые болты (15) штуцерных соединений и отсоедините от сборки рулевого механизма гидравлические линии, - слейте гидравлическую жидкость в заранее приготовленную емкость. Выверните болт (16) и отсоедините нижний карданный шарнир рулевого вала от входного вала рулевого механизма. Выверните крепежные болты (17) и снимите сборку рулевого механизма. Установка производится в обратном порядке. Не забудьте проверить уровни рабочих жидкостей и, в случае необходимости произвести соответствующие корректировки. В заключение произведите очистку памяти процессора системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя) и отрегулируйте углы установки передних колес (см. Часть Геометрия подвески).

Дизельные модели

Модели 463.323 (М612)

Соответствующий иллюстративный материал представлен на иллюстрации Схема организации рулевого привода и иллюстрации ниже, к которым относятся все встречающиеся в тексте ссылки.

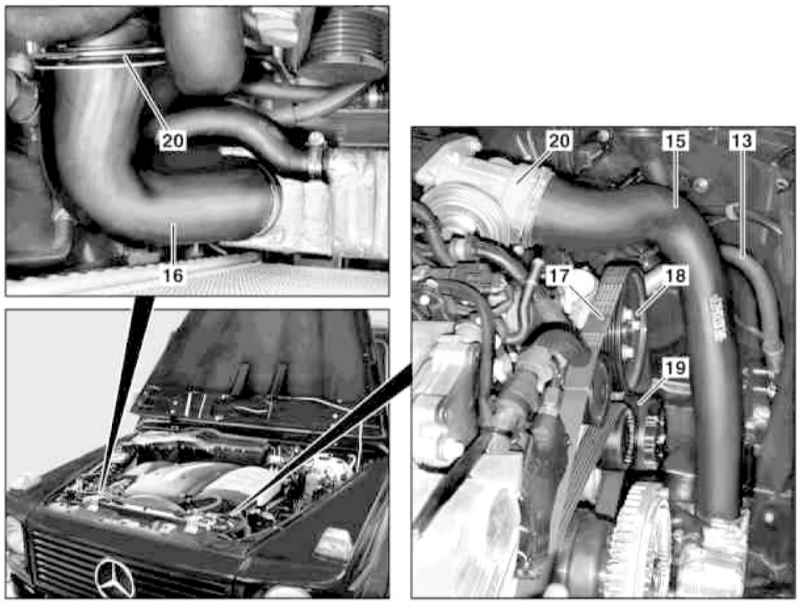

Подготовка к снятию рулевого насоса (модели 463.323)

13 — Напорная линия 15 — Левый воздуховод 16 — Правый воздуховод 17 — Ремень привода вспомогательных агрегатов	18 — Приводной шкив 19 — Компрессор К/В 20 — Крепежный хомут

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите панели отделки крышки головки цилиндров. Снимите вязкостную муфту привода вентилятора системы охлаждения (см. Главу Системы охлаждения, отопления, вентиляции и кондиционирования воздуха). Снимите радиатор системы охлаждения (см. Главу Системы охлаждения, отопления, вентиляции и кондиционирования воздуха). Снимите левый (15) и правый (16) рукава впускных воздуховодов. Снимите ремень привода вспомогательных агрегатов (см. Главу Двигатель). Снимите шкив (18) привода рулевого насоса (11) (см. Раздел Снятие и установка рулевого насоса). Откачайте жидкость из резервуара ГУР. Снимите компрессор К/В (19) и, не отсоединяя рефрижераторные линии, отведите его в сторону. Снимите левое переднее колесо. Снимите левую блок-фару (см. Главу Бортовое электрооборудование). При помощи подходящего съемника выпрессуйте поперечную тягу (9) из рулевой сошки (7). Выполнив процедуры, описанные в параграфах с 5 по 7 для бензиновых двигателей, снимите сборку рулевого механизма (8). Установка производится в обратном порядке. В заключение не забудьте произвести регулировку углов установки передних колес (см. Часть Геометрия подвески).

Модели 463.333 (М628)

Соответствующий иллюстративный материал представлен на иллюстрациях Детали установки рулевого насоса (модели с двигателями М628) (1 из 2), Детали установки рулевого насоса (модели с двигателями М628) (2 из 2) и иллюстрации ниже, к которым относятся все встречающиеся в тексте ссылки.

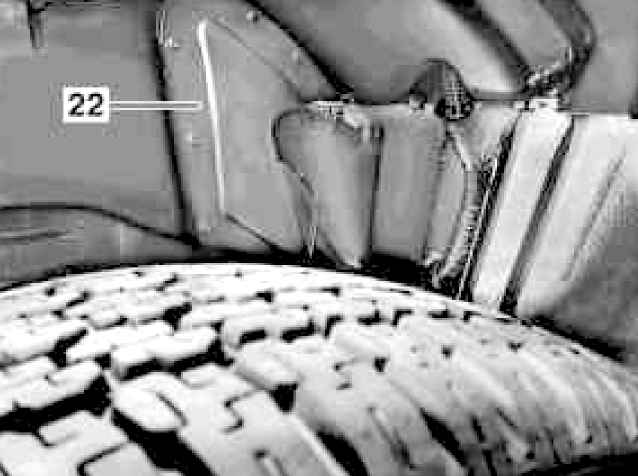

Местоположение крышки (22) в колесной арке

ПОРЯДОК ВЫПОЛНЕНИЯ

Поддомкратьте автомобиль и установите его на подпорки. Снимите левое переднее колесо. Снимите локер защиты колесной арки. Снимите левую блок-фару (см. Главу Бортовое электрооборудование). Снимите воздухоочиститель (1). Снимите левый воздухозаборник (2). Выверните четыре винта, извлеките измерительный щуп и отверните крышку маслоналивной горловины, затем снимите отделочную панель (4). Снимите радиатор (см. Главу Системы охлаждения, отопления, вентиляции и кондиционирования воздуха). Снимите кожух масляного фильтра (20). Откачайте жидкость из резервуара ГУР (7). Снимите резервуар (7) (см. параграфы 13 и 14 в Разделе Снятие и установка рулевого насоса). Скиньте ремень привода вспомогательных агрегатов (14) с приводного шкива (10) насосной сборки (11) (см. параграф 15 в Разделе Снятие и установка рулевого насоса). Ослабьте крепление воздуховода (21) на головке цилиндров. Снимите крышку (22) в колесной арке. Снимите термозащитный экран турбокомпрессора. Снимите левый нижний воздуховод (17). При помощи подходящего съемника выпрессуйте поперечную тягу из рулевой сошки. Выполнив процедуры, описанные в параграфах с 5 по 7 для бензиновых двигателей , снимите сборку рулевого механизма (8). Установка производится в обратном порядке. Не забудьте проверить уровни рабочих жидкостей и, в случае необходимости произвести соответствующие корректировки. В заключение произведите очистку памяти процессора системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя) и отрегулируйте углы установки передних колес (см. Часть Геометрия подвески).
