11.3.6. Снятие и установка продольных рычагов подвески

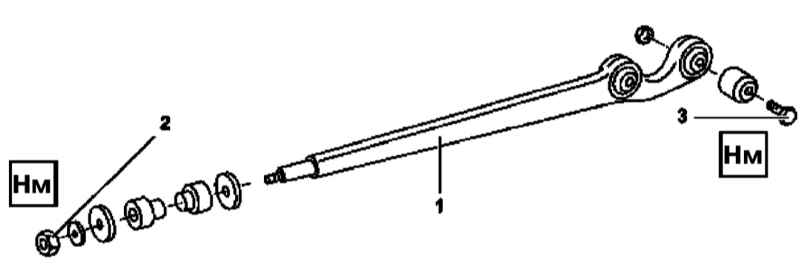

Детали установки продольного рычага задней подвески


1 — Продольный рычаг 2 — Гайка	3 — Болт

ПОРЯДОК ВЫПОЛНЕНИЯ

Зафиксируйте автомобиль неподвижно.
Высвободите трос привода стояночного тормоза из промежуточных фиксаторов на продольном рычаге (1).
Отпустите гайку (2) крепления рычага (1) к раме.
Отпустите гайку и извлеките болт (3) крепления рычага (1) к сборке заднего моста.
Снимите рычаг.
Установка производится в обратном порядке. Проследите за правильностью посадки резиновых втулок.
