11.3.4. Снятие и установка пружин передней подвески

Замена пружин подвески должна производиться попарно для каждой оси!

ПОРЯДОК ВЫПОЛНЕНИЯ

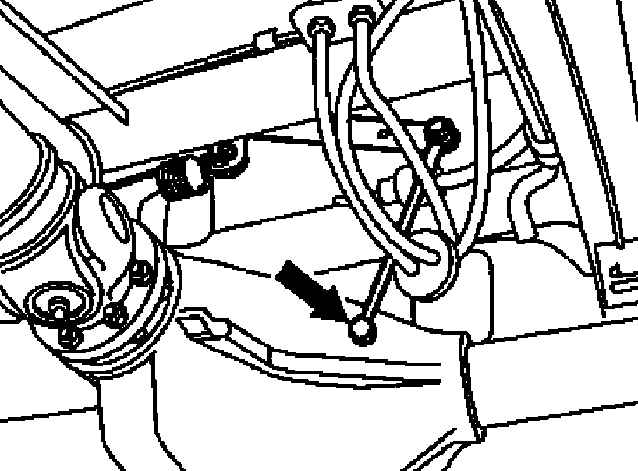

При соответствующей комплектации отсоедините от картера заднего моста тягу регулятора тормозного давления (см. сопр. иллюстрацию - модели без EBV).

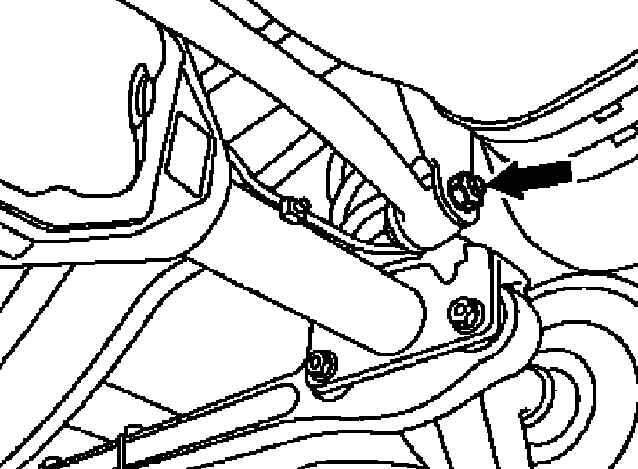

Отсоедините от рамы диагональную штангу подвески.

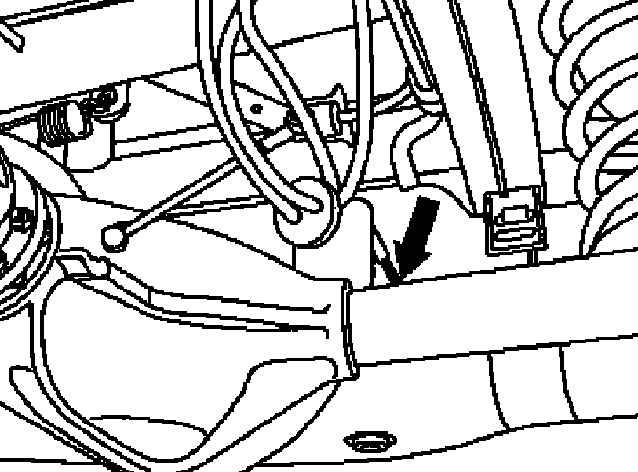

Отсоедините вентиляционную линию.

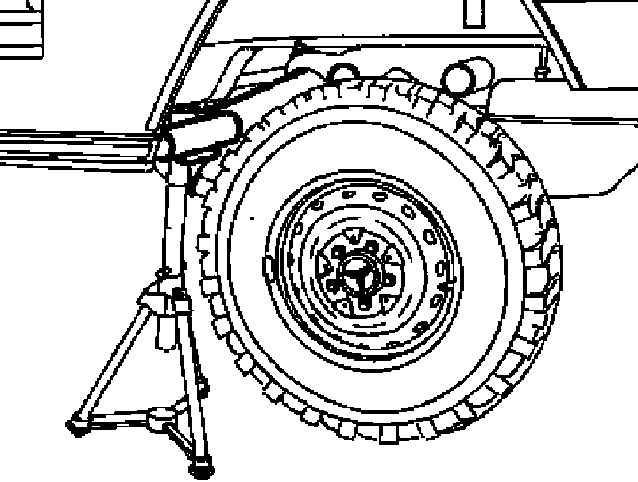

Подоприте передние колеса противооткатными башмаками, поддомкратьте задний мост, затем заведите подпорки под кронштейны продольных рычагов подвески.

Отпустите гайки и извлеките болты нижних опор амортизаторов (см. Раздел Снятие, проверка и установка задних амортизаторов).

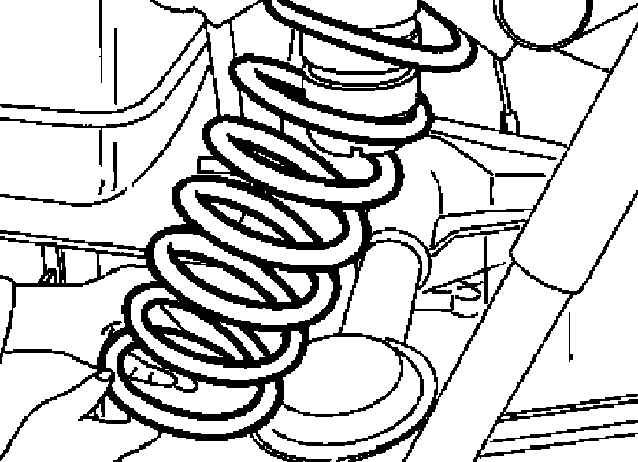

Опустите мост и снимите винтовые пружины подвески, - постарайтесь при опускании моста не защемить тормозные линии.

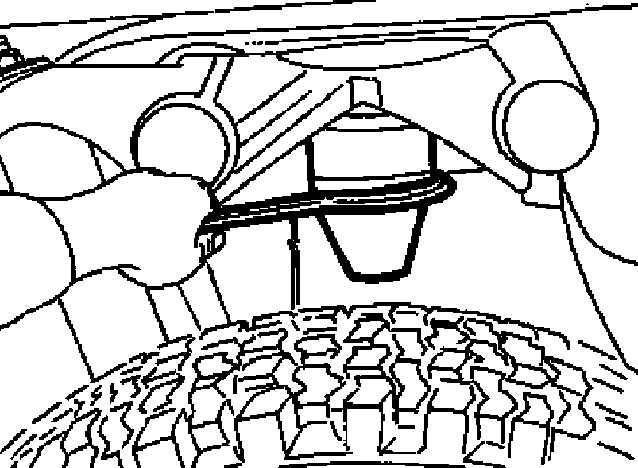

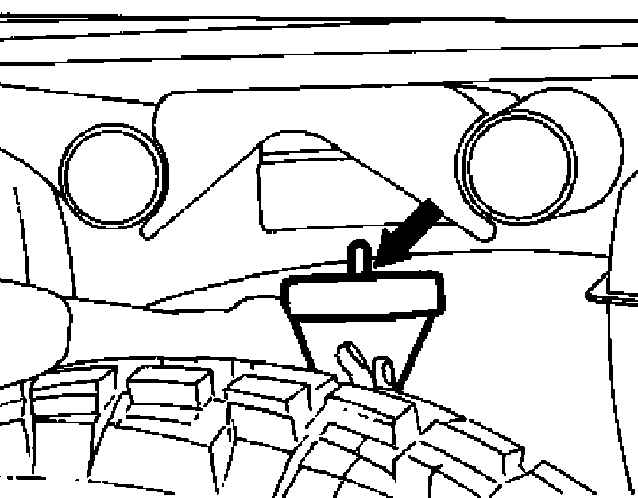

В случае необходимости снимите резиновые буферы.

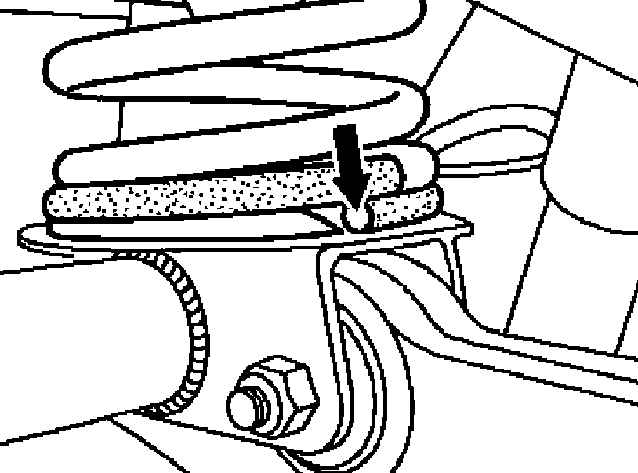

Установка производится в обратном порядке, - проследите, чтобы торцы прутков пружин уперлись в специальные выступы нижних тарелок.

Сменные пружины должны иметь ту же цветовую маркировку, что и оригинальные.
