8.5.2. Снятие и установка передней ступицы

Чтобы снять переднюю ступицу, необходимо выполнить следующие операции:

- ослабить болты колес, передок автомобиля установить на опоры, снять переднее колесо с нужной стороны;

- попросить помощника нажать педаль тормоза и в это время ослабить винт со шлицем под крестовую отвертку с торцовой поверхности тормозного диска. Диск также может оставаться привернутым к ступице;

- отвернуть и снять тормозной суппорт. Для облегчения снятия следует покачать суппорт несколько раз в направлении диска, чтобы отвести тормозные колодки. Суппорт закрепить проволокой на деталях переднего моста, чтобы он не висел на тормозном шланге;

- полностью вывернуть винт тормозного диска и снять его. При необходимости использовать резиновый молоток;

Рис. 212. Снятие крышки сальника ступицы: 1 — ступица переднего колеса; 2 — съемник крышки сальника ступицы; 3 — крышка ступицы

- съемником (см. рис. 212) снять крышку ступицы;

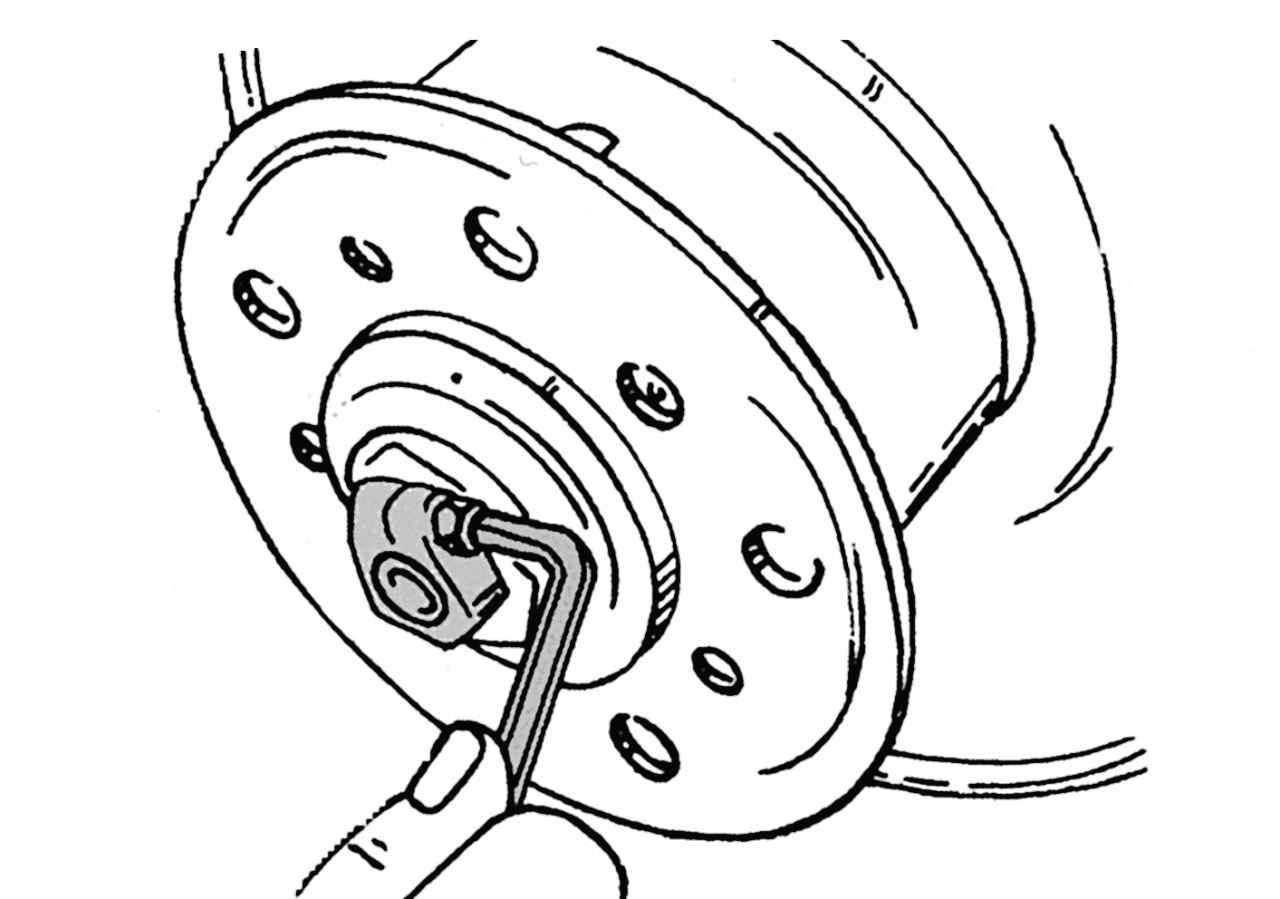

Рис. 215. Ослабление болта крепления стопорного зажима

Рис. 213. Регулировка ступичного подшипника: 1 — ступица переднего колеса; 2 — стопорный зажим; 3 — ось; 4 — регулировочная шайба

- шестигранным ключом (рис. 215) отвернуть крепление стопорного зажима 2 (см. рис. 213), затем вынуть находящуюся под ним четырехгранную шайбу;

- снять ступицу с поворотного кулака. Если она не поддается, использовать съемник, аналогичный показанному на рис. 212. Его приворачивают к ступице и, ударяя, спрессовывают ее. Внимание: наружный подшипник ступицы при этом может выпасть;

- внутренний подшипник вместе с манжетой остается в ступице и при необходимости замены подшипника его следует снимать при помощи двухлапого съемника;

- если подшипник не надо заменять, ступица устанавливается обратно в порядке, описанном ниже. О замене подшипника см. соответствующий подразд.

Установку передней ступицы необходимо проводить в следующем порядке:

- на поверхность контакта уплотнительного кольца с осью нанести немного термостойкой смазки;

- установить ступицу на ось и напрессовать резиновым молотком;

- нанести смазку на внешний подшипник и, слегка постукивая, установить его на ось с наружной стороны ступицы;

- установить регулировочную шайбу и затянуть стопорный зажим;

- отрегулировать люфт подшипника, как описано в подразд. 8.5.1;

- установить тормозной диск и закрепить суппорт на поворотном кулаке. Болты затянуть моментом 175—215 Н·м;

- в крышку ступицы заложить некоторое количество термостойкой смазки и напрессовать ее резиновым молотком;

- установить колесо и опустить автомобиль. Затянуть болты крепления колес моментом 160—180 Н·м.
