8.5.1. Регулировка осевого люфта ступичного подшипника

Регулировку осевого люфта ступичного подшипника необходимо проводить следующим образом:

- переднюю часть автомобиля установить на опоры;

- отвернуть переднее колесо с нужной стороны;

- отжать тормозные колодки от диска. Если необходимо, отвернуть суппорт, чтобы они могли свободно перемещаться;

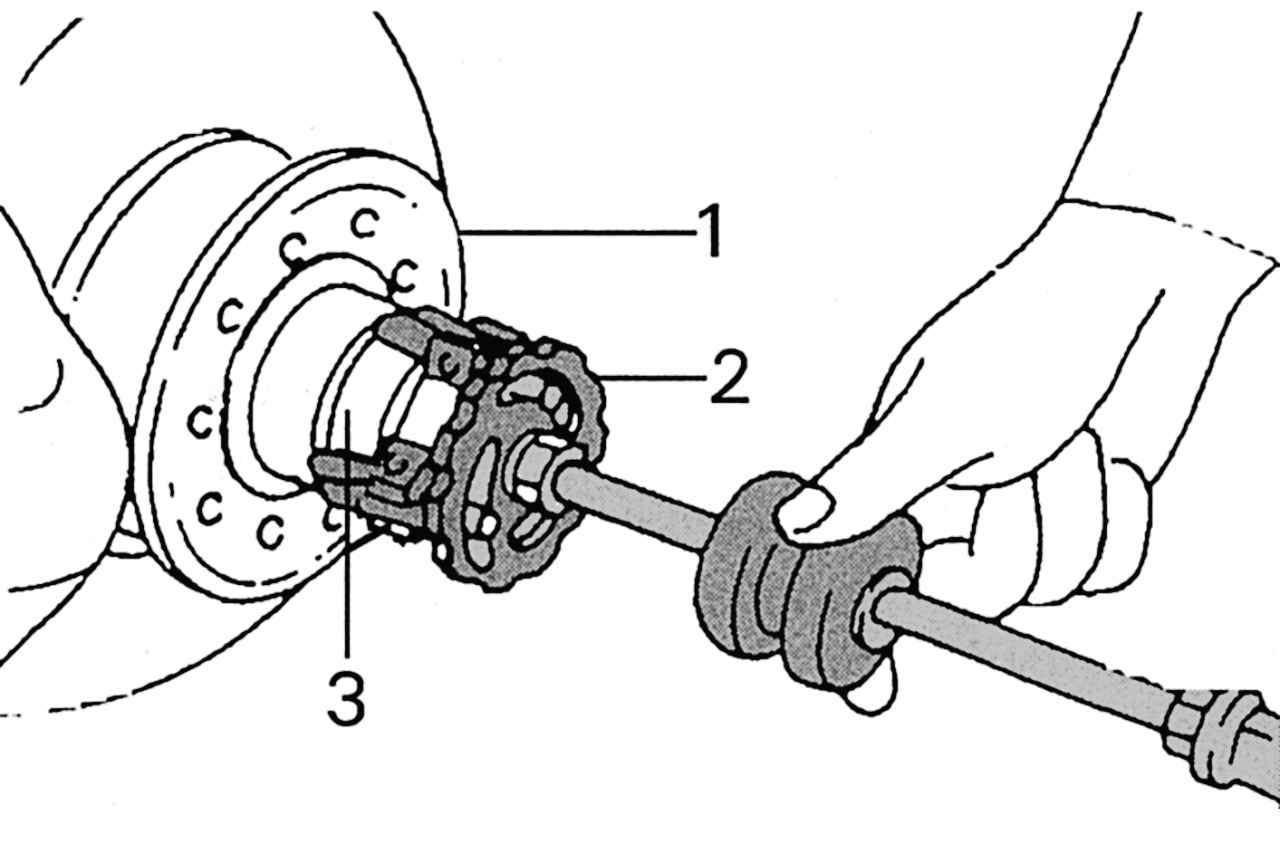

Рис. 212. Снятие крышки сальника ступицы: 1 — ступица переднего колеса; 2 — съемник крышки сальника ступицы; 3 — крышка ступицы

- снять крышку ступицы. С этой целью обычно используют съемник, показанный на рис. 212;

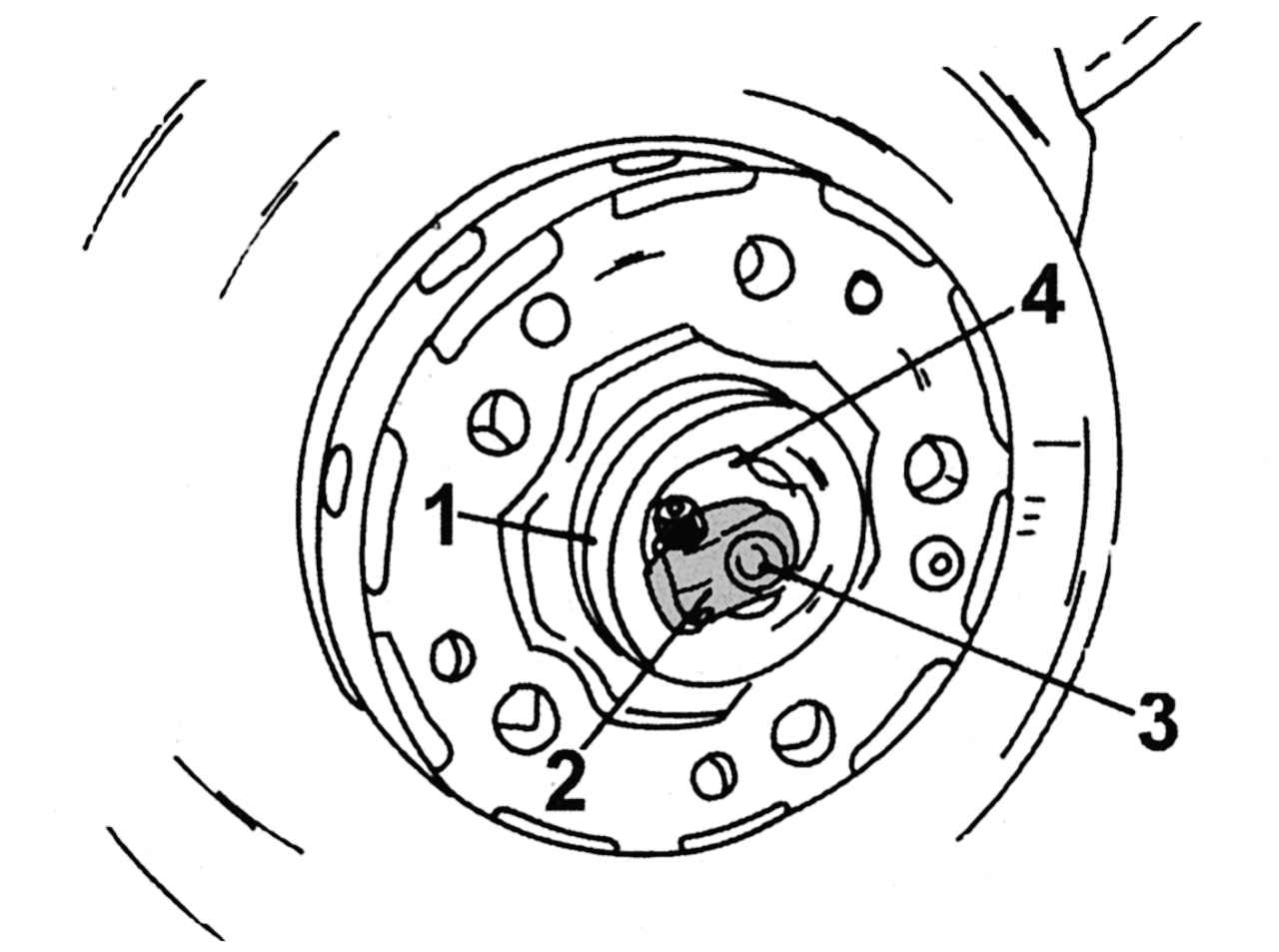

Рис. 213. Регулировка ступичного подшипника: 1 — ступица переднего колеса; 2 — стопорный зажим; 3 — ось; 4 — регулировочная шайба

- согласно рис. 213 ослабить болт с внутренним шестигранником стопорного зажима 2 и при одновременном проворачивании ступицы сдвигать зажим до тех пор, пока она не будет свободно проворачиваться;

- затем снова отвернуть болт стопорного зажима на 1/3 оборота. Ударяя пластмассовым молотком по концу оси 3, ослабить усилие между деталями;

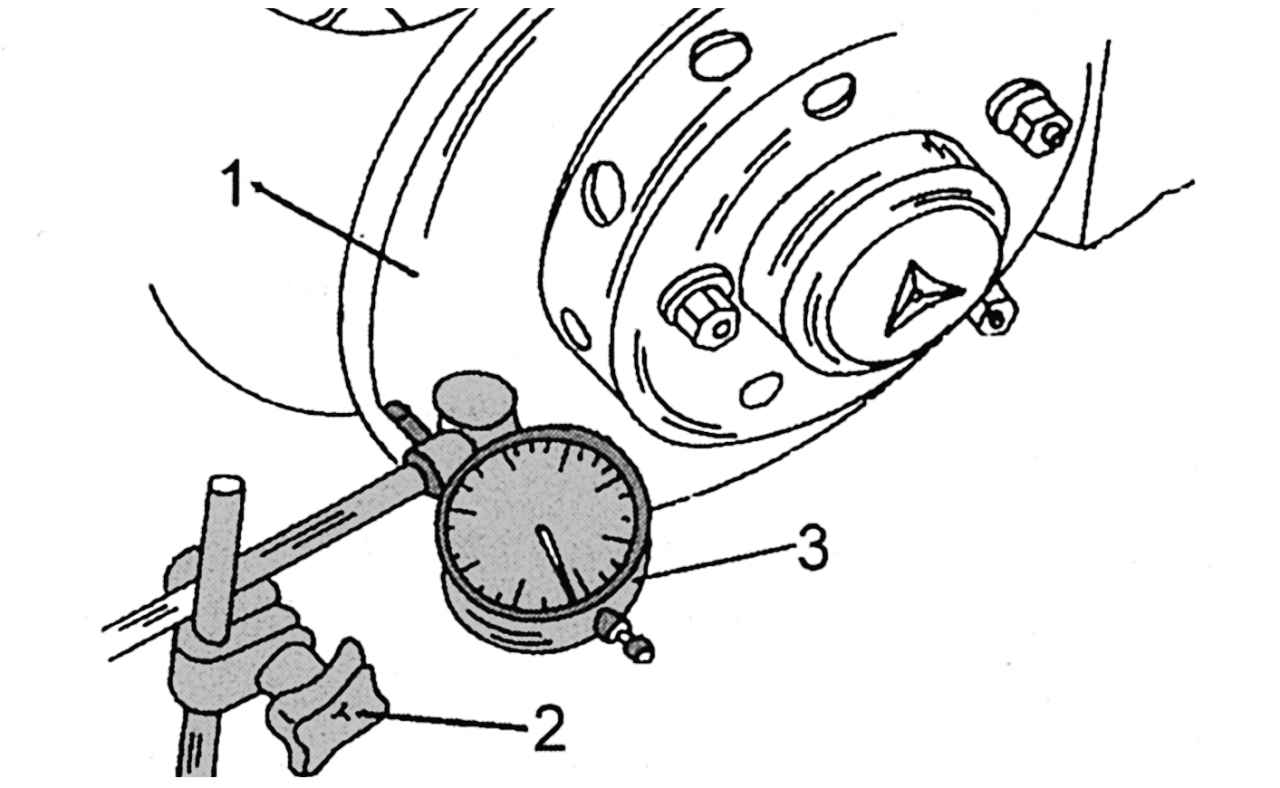

Рис. 214. Измерение осевого люфта передней ступицы: 1 — ступица; 2 — держатель штока; 3 — контрольный прибор

- установить контрольный прибор 3 (рис. 214) с магнитным держателем штока 2 на ступице 1 и поджать примерно на 2 мм;

- измерить осевой люфт ступицы. Перед каждым измерением проворачивать ступицу, но не во время измерения. Люфт должен находиться в пределах от 0,2 до 0,4 мм;

- затянуть шестигранным ключом болт стопорного зажима моментом 10—16 Н·м и снова измерить люфт подшипника ступицы. Люфт выставлен правильно, если шайбу, находящуюся между наружным подшипником и зажимом, можно провернуть с небольшим усилием;

- нанести на крышку ступицы смазку и запрессовать;

- установить колесо и опустить автомобиль. Затянуть болты крепления колес моментом 160—180 Н·м.
