7.3.2. Проверка уровня масла в коробке переключения передач

В коробке передач в отличие от двигателя масло не расходуется. Поэтому в плане регламентных работ по ТО не предусмотрена замена масла в коробке переключения передач. Тем не менее, уровень масла может падать в случае негерметичости коробки переключения передач. Если при внешнем осмотре на ее корпусе не обнаруживается следов протечек, все в порядке. Чтобы удостовериться в том, что уровень масла в коробке переключения передач в норме, проведите следующие операции.

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ

1. Установите автомобиль на подставки в горизонтальном положении или используйте подъемник.

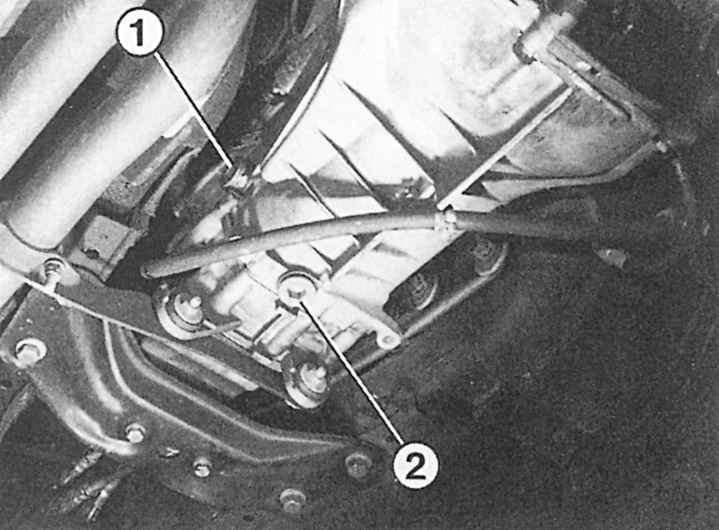

Рис. 6.8. Проверка уровня масла в механической коробке переключения передач: 1 – пробка заливного и контрольного отверстия; 2 – пробка сливного отверстия

2. Снимите защиту двигателя для доступа к маслозаливной пробке 1 (рис. 6.8).

3. Выверните пробку на коробке переключения передач ключом на 17 мм с внутренним шестигранником. Данное отверстие служит для проверки уровня масла, а также его заливки.

4. Если масло сразу начинает вытекать, то его уровень в норме. В противном случае проверьте уровень масла пальцем — он должен быть не более 5 мм от нижней кромки заливного отверстия. Можно воспользоваться для этой цели куском проволоки, который следует предварительно согнуть.

5. Если уровень масла ниже 5 мм относительно нижней кромки заливного отверстия, то с помощью воронки и шланга или масляного шприца долейте предписанное трансмиссионное масло ATF до тех пор, пока оно не начнет вытекать из заливного отверстия.
