5.4.6. Впускной коллектор изменяемой длины

У 6-цилиндрового двигателя на модели Е 300 Diesel установлен впускной коллектор изменяемой длины. С помощью двух подвижных заслонок в системе всасывания можно менять частоту колебаний встречного и нагнетаемого воздуха, что оказывает непосредственное влияние на величину крутящего момента двигателя. Благодаря обеим заслонкам при такой системе создаются три различных режима прохода воздуха. Заслонки имеют пневматический привод от вакуумных камер. Разряжение подается через электроклапаны к соответствующей камере. Электроклапаны управляются от прибора управления.

При нагнетании воздуха поршни создают сильное разрежение, которое при открытых впускных клапанах вызывает движение воздуха в системе всасывания. Если впускные клапаны внезапно закрываются, то воздух «спружинивает» назад — в трубопроводе всасывания возникает колебание. Его частота зависит от длины трубопровода всасывания, числа оборотов двигателя и фаз газораспределения двигателя. Если колебания входят в резонанс, достигается определенный эффект нагнетания. При помощи заслонок можно создавать условия резонанса в широком диапазоне оборотов.

1. При числе оборотов до 2550 мин^-1 обе заслонки закрыты, объем воздуха в системе всасывания может колебаться на участке до клапана управления давлением.

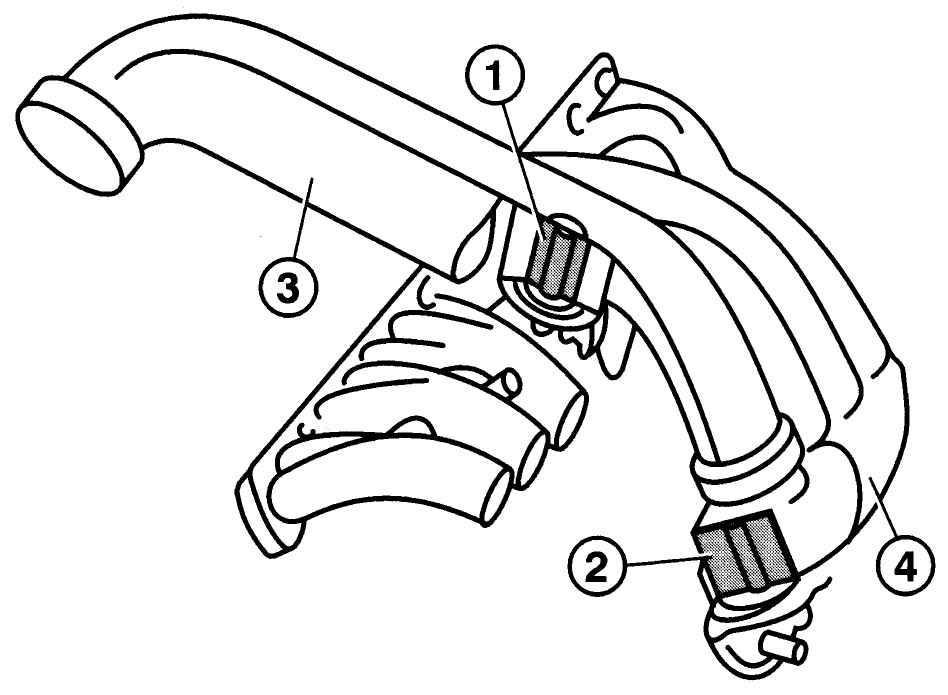

Рис. 4.74. Впускной коллектор изменяемой длины модели Е300 Diesel: 1, 2 – заслонки; 3 – впускная система; 4 – впускной коллектор

2. От 2550 до 3350 мин^-1 открывается заслонка 1 (рис. 4.74), колебания прекращаются на заслонке 1.

3. При числе оборотов более 3350 мин^-1 открываются заслонки 1 и 2, колебания доходят до впускного коллектора.

Эти переключения используются только в режиме полной нагрузки двигателя. Чтобы при частичной нагрузке добиться низкого потребления топлива и чистого сгорания, необходимы другие комбинации частот объемов воздуха и числа оборотов. Поэтому к расчетному моменту времени электронное управление активирует как управляющий клапан, так и возврат отработавших газов.
