5.1.1. Четырехцилиндровые дизельные двигатели

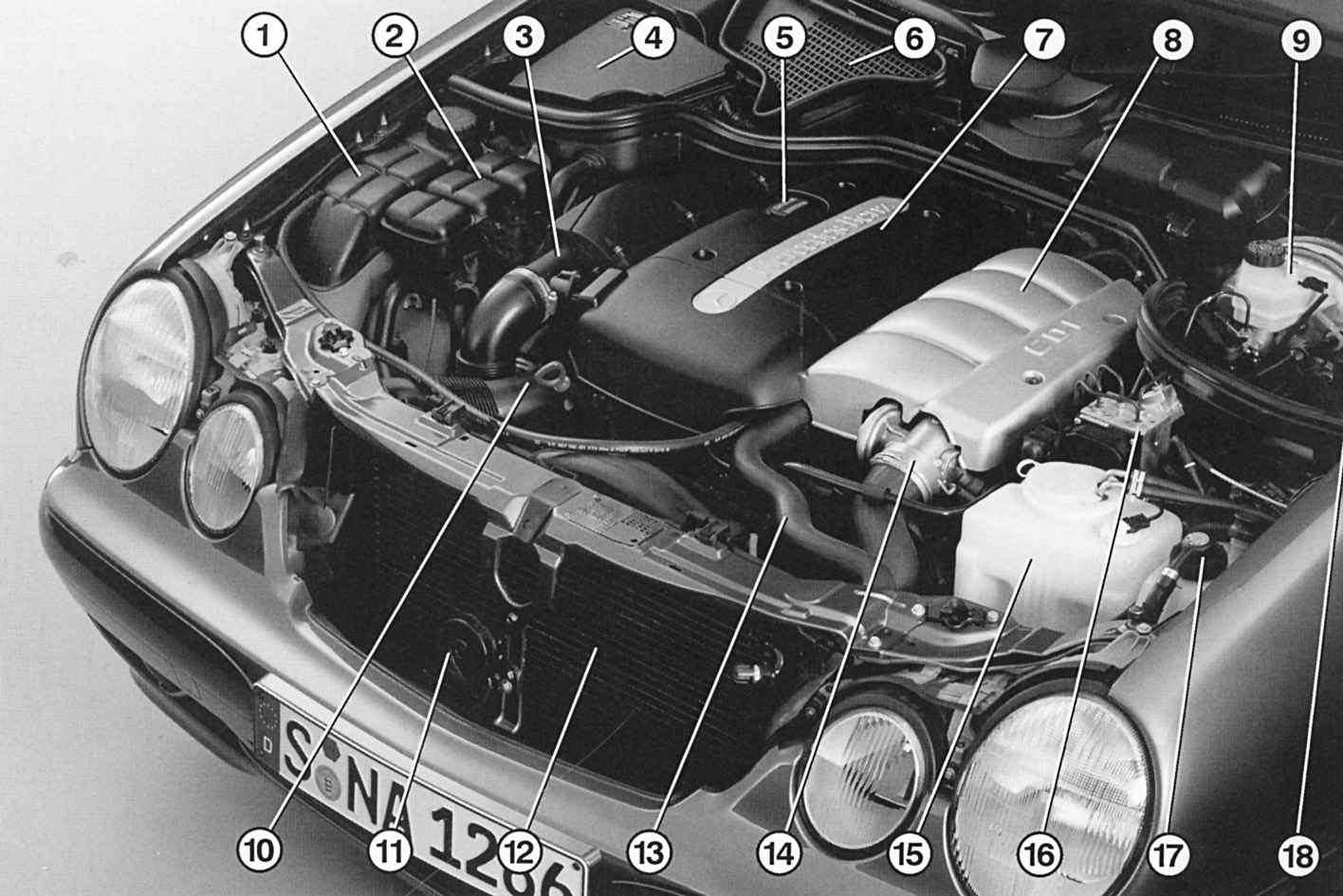

Рис. 4.1. Моторный отсек 4-цилиндрового дизельного двигателя серии CDI: 1 – расширительный бачок системы охлаждения; 2 – воздухозаборник впускной системы с воздушным фильтром; 3 – воздухозаборный канал турбонаддува; 4 – охлаждаемый пластмассовый бокс для электронных приборов управления и релейных блоков; 5 – крышка маслозаливной горловины; 6 – решетка воздухозаборника для вентиляции салона; 7 – кожух двигателя; 8 – кожух впускного коллектора; 9 – бачок для тормозной жидкости с главным цилиндром и усилителем тормозов;10 – маслоизмерительный щуп; 11 – сигнал; 12 – радиатор; 13 – шланг водяного охлаждения; 14 – корпус дросселя с клапаном отвода газов; 15 – бачок омывателя лобового стекла; 16 – модуль управления тормозной системой; 17 – бачок для масла сервопривода; 18 – блок реле и предохранителей

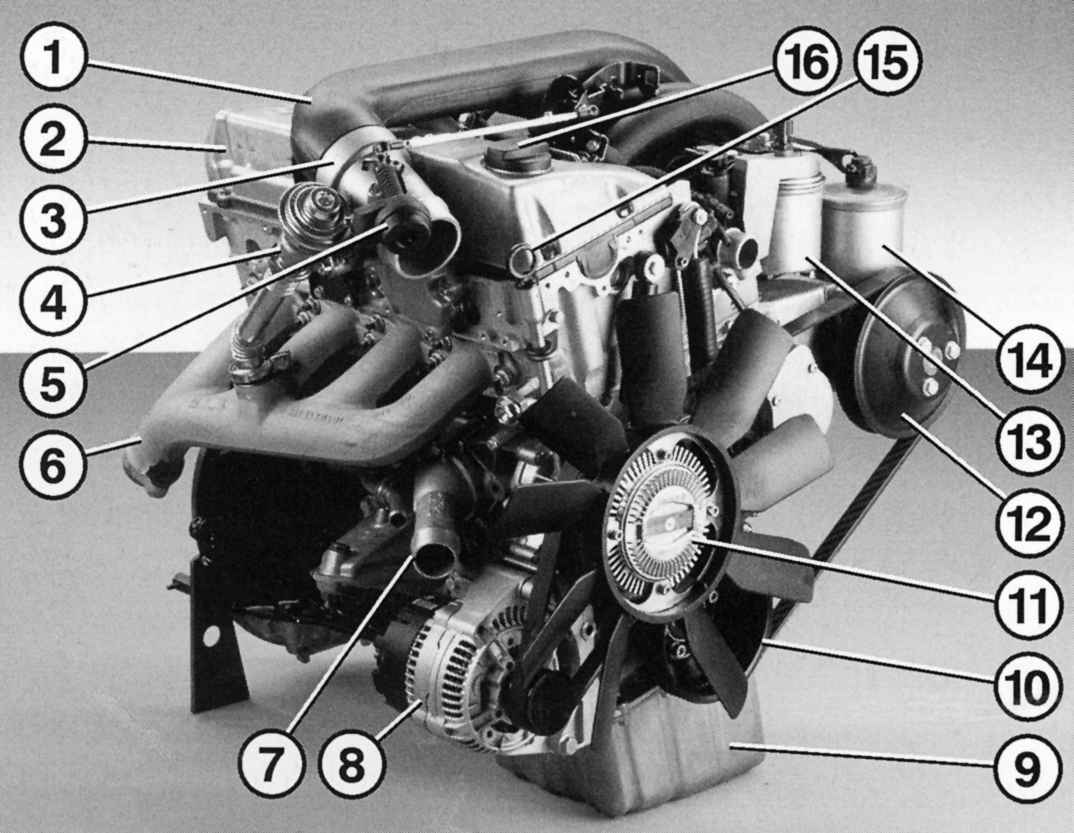

Рис. 4.2. Четырехцилиндровый форкамерный дизельный двигатель: 1 – воздухозаборник; 2 – крышка головки цилиндров; 3 – кожух управляющего клапана; 4 – клапан управления отводом газов; 5 – управляющий клапан низкого давления; 6 – выпускной коллектор; 7 – патрубок системы охлаждения; 8 – генератор; 9 – картер; 10 – ремень привода вспомогательных агрегатов; 11 – вентилятор; 12 – привод гидравлического насоса сервоуправления; 13 – топливный фильтр; 14 – масляный фильтр; 15 – маслоизмерительный щуп; 16 – маслоналивная горловина

Новое поколение дизельных двигателей Mercedes начали устанавливать на Е-класс в 1993 г. (рис. 4.1). Все двигатели, даже самый маленький — ОМ 604 (2,2 л), были оснащены 4-клапанными форкамерными головками цилиндров, впервые серийно выпускаемыми для дизельных двигателей Mercedes. Привод клапанов осуществлялся от двух верхнерасположенных распределительных валов (рис. 4.2). Распределительный вал выпускных клапанов приводился цепью от коленчатого вала и, в свою очередь, приводил в действие через шестерню вал впускных клапанов. Высокий крутящий момент обеспечивала система всасывания длинными секторными впускными трубами.

С июня 1998 г. на Mercedes Е-класса начали устанавливать дизельные двигатели с системой Common Rail. Первенцем этой серии была модель двигателя Е 200 CDI мощностью 85 кВт/115 л.с. Увеличение мощности создавалось благодаря применению нового турбокомпрессора с регулируемыми направляющими лопатками.
