5.9. Кожух вентилятора

4-ЦИЛИНДРОВЫЙ БЕНЗИНОВЫЙ ДВИГАТЕЛЬ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите гидравлическую муфту вентилятора системы охлаждения.

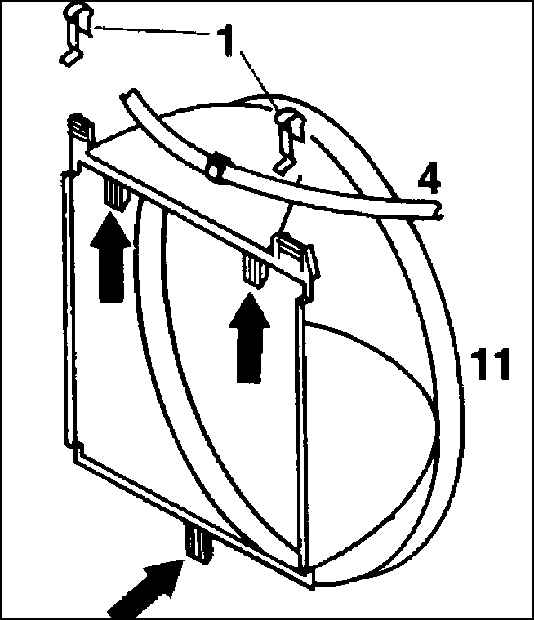

2. Отсоедините шланг для охлаждающей жидкости (4) на кожухе вентилятора (11).

3. Снимите фиксирующие пружины (1).

4. Вытяните кожух вентилятора (11) вверх из зажимного устройства на радиаторе.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Кожух вентилятора вместе с фиксирующими пластинами вставьте в зажимное устройство на радиаторе. Количество фиксирующих пластин может быть различным в зависимости от модели.

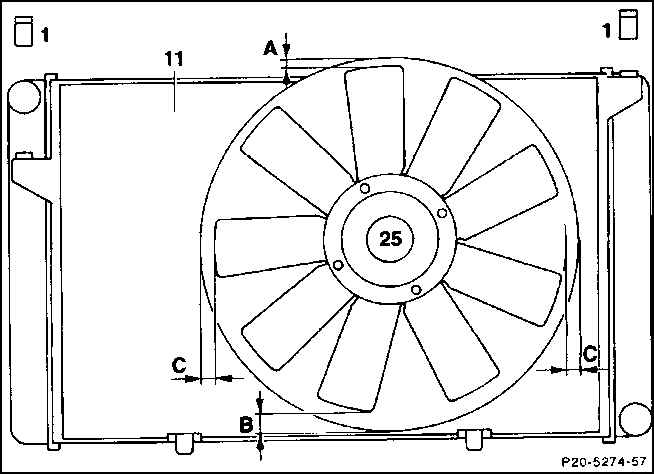

	2. Установите на одной оси кожух вентилятора (11) по отношению к вентилятору (25) в соответствии с указанными размерами: А: 22–25 мм В: 25–38 мм С: 17–23 мм
3. Нажмите на фиксирующие пружины (1).
4. Наденьте шланг охлаждающей жидкости.

ОСОБЕННОСТИ 6-ЦИЛИНДРОВОГО ДВИГАТЕЛЯ

ПОРЯДОК ВЫПОЛНЕНИЯ

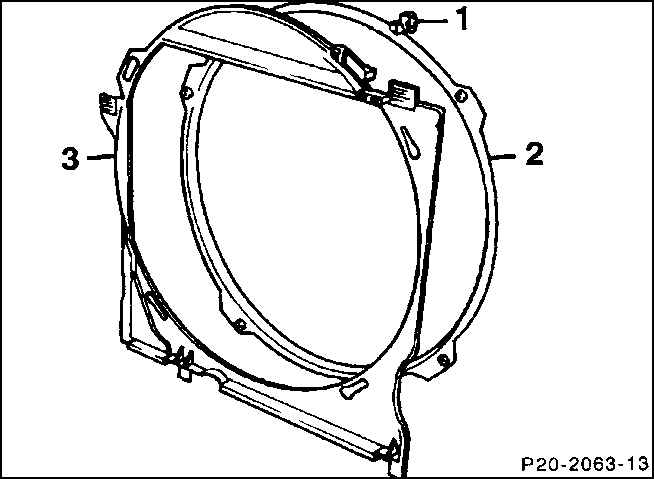

1. Чтобы снять кольцо (2) кожуха вентилятора, вытяните стопорный штифт (1).

2. Проверните кольцо влево и уложите его наверху вентилятора.

3. Установите кольцо кожуха вентилятора на кожух (3) и до тех пор поворачивайте его вправо, пока можно будет вставить стопорный штифт.

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

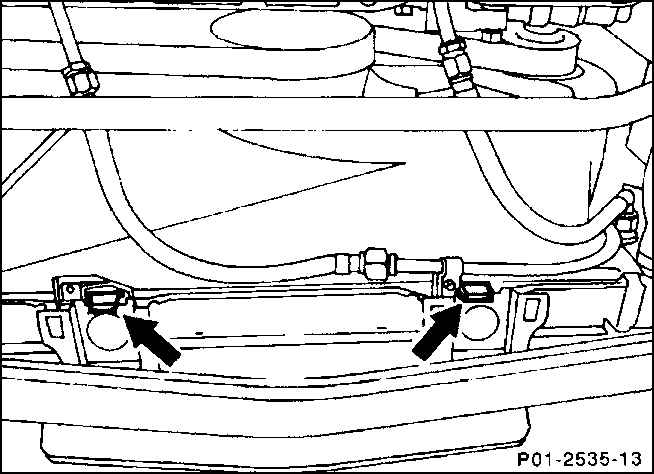

1. Отсоедините стопорные зажимы. У двигателя объемом 2,5 л вытяните кожух вентилятора из зажимного устройства (стрелка) и уложите над вентилятором.

2. Разберите гидравлическую муфту вентилятора системы охлаждения.

3. Отцепите шланг для подачи охлаждающей жидкости от кожуха вентилятора.

4. Двигатель объемом 2,0/ 2,2 л: вытяните вверх кожух вентилятора из зажимного устройства на радиаторе.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Вставьте кожух вентилятора с фиксирующими планками (стрелки) в зажимное устройство на радиаторе. В зависимости от модели количество фиксирующих планок может быть различным.

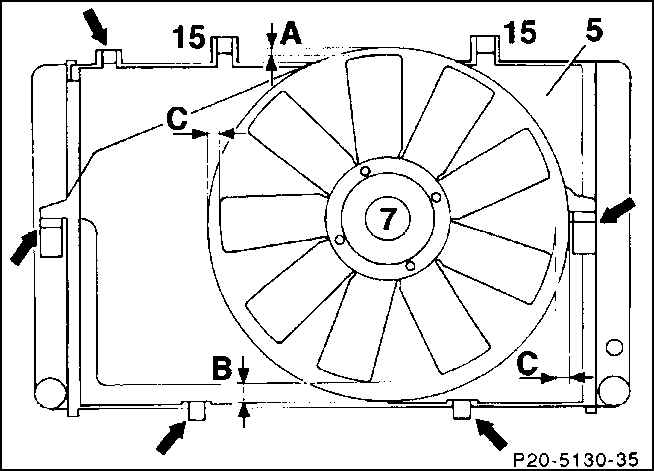

	2. Отцентрируйте кожух вентилятора по отношению к самому вентилятору в соответствии с указанными размерами. Двигатель объемом 2,0 л: А = 22 мм В = 31 мм С = 20 мм Двигатель объемом 2,2/ 2,5 л: А = 22 мм В = 28 мм С = 20 мм
3. Прижмите фиксирующие пружины.
4. Навесьте шланг для подачи охлаждающей жидкости.
